申请日2016.04.18
公开(公告)日2016.07.20
IPC分类号C02F9/14
摘要
本发明涉及工业净化设备，具体来说是一种工厂造纸污水处理系统。本发明采用气浮法泥水分离效率和分离质量远远高于沉淀法，气浮池出水中的污泥或悬浮物含量大大低于沉淀池出水中的含量，因此在生化池前和污水排放前设置气浮池，不仅可减少废水进入生化池时无效污泥的带入，减轻生化池进水的污染负荷，提高生化池的生化处理效率，而且可有效降低终端出水的悬浮物含量，提高系统的单位污水处理能力;同时由于气浮池结构简单，投资小，占地小，对场地短缺的造纸工厂来说，既可以节约用地，又节省了投资。
权利要求书

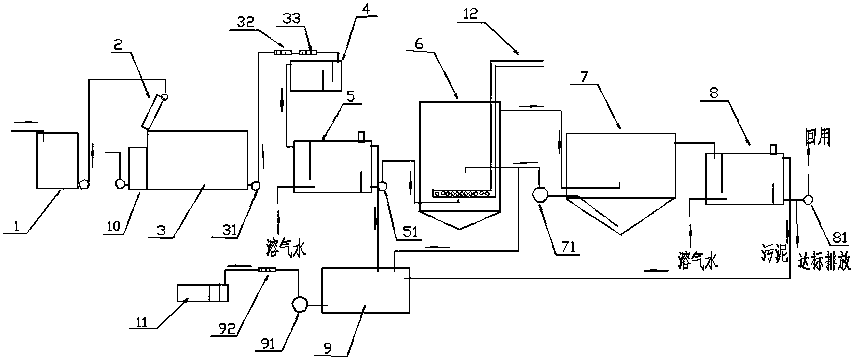

1.一种工厂造纸污水处理系统，其特征在于它包括集水池(1)、调节池(3)、反应池(4)、气浮池(5)、生化池(6)、沉淀池(7)、第二气浮池(8)、污泥池(9)、污泥纸板机(11)及连接管道，
废水进口与集水池(1)连接;集水池(1)与调节池(3)之间设有斜网(2)，调节池(3)的底部出口经第一污水泵(31)及混合器与反应池(4)顶部的进口连接，反应池(4)上部出口与气浮池(5)的进口连接，第一气浮池(5)设有两个出口，第一气浮池(5)的上部出口经刮泥装置与污泥池(9)连接，第一气浮池(5)的下部出口经第二污水泵(51)与生化池(6)底部连接，生化池(6)的出口与沉淀池(7)连接，沉淀池(7)的上部出口与第二气浮池(8)连接，第二气浮池(8)设有两个出口，第二气浮池(8)的上部出口经刮泥装置与污泥池(9)连接，第二气浮池(8)的下部出口经清水泵(81)与三通阀连接，污泥池(9)的出口与污泥纸板机(11)连接。
2.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述生化池(6)内水平设有一曝气管道，曝气管道的上方为生化池(6)的好氧段，下方为生化池(6)的厌氧段。
3.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述斜网(2)设置在调节池(3)的上部一侧由横梁支撑;斜网(2)的倾斜出口靠近调节池(3)的一侧设有纤维回收池(10)。
4.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述反应池(4)位于第一气浮池(5)的上方，第一气浮池(5)及第二气浮池(8)的进水端均设有溶气释放装置。
5.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述生化池(6)的废水出口、沉淀池(7)的废水出口及第二气浮池(8)的废水出口为由高而低自流设置。
6.根据权利要求2所述的一种工厂造纸污水处理系统，其特征在于，所述生化池(6)的曝气管道设置在池体1/4等高处，曝气管道与压缩空气管(12)连接。
7.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述沉淀池(7)的底部设有污泥出口，污泥出口经第一污泥泵(71)及三通阀，一方面回流至生化池(6)，另一方面与污泥池(9)连接。
8.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述混合器有两个，分别为第一混合器(32)和第二混合器(33)，第一混合器(32)和第二混合器(33)上均设有药剂添加口。
9.根据权利要求1所述的一种工厂造纸污水处理系统，其特征在于，所述污泥池(9)的出口与污泥纸板机(11)的连接管路上还设有第三混合器(92)，第三混合器(92)上设有药剂添加口。
说明书
一种工厂造纸污水处理系统
技术领域
本发明涉及工业净化设备，具体来说是一种工厂造纸污水处理系统。
背景技术
在湿法造纸工厂，从制浆到造纸各过程都需要使用和排出大量的水，排出的水称为造纸废水，废水中除一部分造纸白水参与循环使用外，多余的废水需要经过处理达到污水排放标准才能外排，因此每个制浆造纸工厂都建有污水处理车间或污水处理厂。在利用木片或稻麦草制浆的工厂必须建有碱回收设施，蒸煮木片或稻麦草产生的黑液由碱回收设施进行处理，中段废水和造纸白水进入污水处理系统处理;使用外购商品浆造纸的工厂，没有制浆工序，故不需要碱回收，但生产过程中产生的废水也须经过物化、生化处理才能达标排放。
然而现有的污水处理系统处理一般采用沉淀法，其效率低，效果差，污泥沉淀过程需要较长的停留时间，当造纸工厂因场地小无法建造足够大的沉淀池时，沉淀池出水中就难免会携带一部分污泥或悬浮物。而物化污泥进入生化池不仅增大了生化池的污染负荷，而且造成生化池内无效污泥增多，降低生化效率;若最后一级沉淀池即终沉池不够大，则会造成出水悬浮物超标而达不到排放标准;同时泥饼填埋处理会造成二次污染。
发明内容
本发明的目的在于优化现有生产工艺的不足，适应现实需要，提供一种工厂造纸污水处理系统。
为了实现本发明的目的，本发明采用的技术方案为：
一种工厂造纸污水处理系统，其特征在于它包括集水池、调节池、反应池、气浮池、生化池、沉淀池、第二气浮池、污泥池、污泥纸板机及连接管道，
废水进口与集水池连接;集水池与调节池之间设有斜网，调节池的底部出口经第一污水泵及混合器与反应池顶部的进口连接，反应池上部出口与气浮池的进口连接，第一气浮池设有两个出口，第一气浮池的上部出口经刮泥装置与污泥池连接，第一气浮池的下部出口经第二污水泵与生化池底部连接，生化池的出口与沉淀池连接，沉淀池的上部出口与第二气浮池连接，第二气浮池设有两个出口，第二气浮池的上部出口经刮泥装置与污泥池连接，第二气浮池的下部出口经清水泵与三通阀连接，污泥池的出口与污泥纸板机连接。
所述生化池内水平设有一曝气管道，曝气管道的上方为生化池的好氧段，下方为生化池的厌氧段。
所述斜网设置在调节池的上部一侧由横梁支撑;斜网的倾斜出口靠近调节池的一侧设有纤维回收池。
所述反应池位于第一气浮池的上方，第一气浮池及第二气浮池的进水端均设有溶气释放装置。
所述生化池的废水出口、沉淀池的废水出口及第二气浮池的废水出口为由高而低自流设置;
所述生化池的曝气管道设置在池体1/4等高处，曝气管道与压缩空气管连接。
所述沉淀池的底部设有污泥出口，污泥出口经第一污泥泵及三通阀，一方面回流至生化池，另一方面与污泥池连接。
所述混合器有两个，分别为第一混合器和第二混合器，第一混合器和第二混合器上均设有药剂添加口。
所述污泥池的出口与污泥纸板机的连接管路上还设有第三混合器，第三混合器上设有药剂添加口。
本发明采用气浮法泥水分离效率和分离质量远远高于沉淀法，气浮池出水中的污泥或悬浮物含量大大低于沉淀池出水中的含量，因此在生化池前和污水排放前设置气浮池，不仅可减少废水进入生化池时无效污泥的带入，减轻生化池进水的污染负荷，提高生化池的生化处理效率，而且可有效降低终端出水的悬浮物含量，提高系统的单位污水处理能力;同时由于气浮池结构简单，投资小，占地小，对场地短缺的造纸工厂来说，既可以节约用地，又节省了投资。
