申请日2016.04.19
公开(公告)日2016.09.14
IPC分类号C02F9/04; C02F103/04
摘要
本实用新型公开了一种新型纯水处理系统，包括水池、过滤室、一号高压泵、水源检测室和操作平台，所述水池一侧固定连接原水泵，所述水池另一侧设有过滤室，所述过滤室顶部设有活性炭吸附层以及设置在活性炭吸附层顶部的石英砂过滤层，所述过滤室一侧设有药品杀菌室，所述药品杀菌室顶部连接投药器。本实用新型将原水通过过滤室，石英砂过滤层对可见杂质进行过滤，活性炭吸附层进行吸附，通过投药器进行杀菌消毒，最后得到的水源经过水质检测器进行检测，本实用新型保证了水源的纯净度，经过多层次的消毒杀菌，同时还有水质检测器进行最后的检测，合格水质才流入净水室进行使用，本产品原理简单，操作方便，实用性强，可以安全放心的使用。
权利要求书

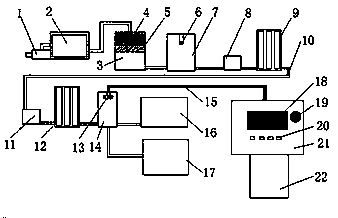

1.一种新型纯水处理系统，包括水池(2)、过滤室(3)、一号高压泵(8)、水源检测室(14)和操作平台(21)，其特征在于：所述水池(2)一侧固定连接原水泵(1)，所述水池(2)另一侧设有过滤室(3)，所述过滤室(3)顶部设有活性炭吸附层(5)以及设置在活性炭吸附层(5)顶部的石英砂过滤层(4)，所述过滤室(3)一侧设有药品杀菌室(7)，所述药品杀菌室(7)顶部连接投药器(6)，所述药品杀菌室(7)一侧设有一号高压泵(8)，所述一号高压泵(8)一侧连接一级反渗透机组(9)，所述一级反渗透机组(9)一侧固定连接水流通道(10)，所述水流通道(10)另一侧固定连接二号高压泵(11)，所述二号高压泵(11)一侧连接二级反渗透机组(12)，所述二级反渗透机组(12)一侧设有水源检测室(14)，所述水源检测室(14)顶部连接水质检测器(13)，所述水源检测室(14)一侧设有净水室(16)，所述水质检测器(13)和操作平台(21)通过导线(15)相连。
2.根据权利要求1所述的一种新型纯水处理系统，其特征在于：所述操作平台(21)底部固定连接控制箱(22)。
3.根据权利要求1所述的一种新型纯水处理系统，其特征在于：所述操作平台(21)设有显示屏(18)以及设置在显示屏(18)一侧的报警器(19)。
4.根据权利要求3所述的一种新型纯水处理系统，其特征在于：所述显示屏(18)底部设有控制按钮(20)。
5.根据权利要求1所述的一种新型纯水处理系统，其特征在于：所述水源检测室(14)底部连接水源回收池(17)。
说明书
一种新型纯水处理系统
【技术领域】
本实用新型涉及一种水源处理设备，特别涉及一种新型纯水处理系统。
【背景技术】
肾结石是人们常见的疾病之一，病发起来疼痛难忍，病因多数为饮食不正确造成的，主要原因为食饮水中的杂质较多，当水质过硬或者含钙量过高，都极其容易引发肾结石，当饮用水处理不干净的时候，水里含有大量的金属离子，杂质，饮用到人体后，人体无法及时排出，在人体内积累，凝聚，形成肾结石，危害人们的身心健康。为此，我们提出一种新型纯水处理系统。
【实用新型内容】
本实用新型的主要目的在于提供一种新型纯水处理系统，将原水通过过滤室，石英砂过滤层对可见杂质进行过滤，活性炭吸附层进行吸附，通过投药器进行杀菌消毒，由一号高压泵进行增压，通过一级反渗透机组进行渗透过滤，再由二号高压泵进行增压，通过二级反渗透机组进行渗透过滤，得到的水源经过水质检测器进行检测，合格水源进入净水室，不合格水源流入水源回收池，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种新型纯水处理系统，包括水池、过滤室、一号高压泵、水源检测室和操作平台，所述水池一侧固定连接原水泵，所述水池另一侧设有过滤室，所述过滤室顶部设有活性炭吸附层以及设置在活性炭吸附层顶部的石英砂过滤层，所述过滤室一侧设有药品杀菌室，所述药品杀菌室顶部连接投药器，所述药品杀菌室一侧设有一号高压泵，所述一号高压泵一侧连接一级反渗透机组，所述一级反渗透机组一侧固定连接水流通道，所述水流通道另一侧固定连接二号高压泵，所述二号高压泵一侧连接二级反渗透机组，所述二级反渗透机组一侧设有水源检测室，所述水源检测室顶部连接水质检测器，所述水源检测室一侧设有净水室，所述水质检测器和操作平台通过导线相连。
进一步地，所述操作平台底部固定连接控制箱。
进一步地，所述操作平台设有显示屏以及设置在显示屏一侧的报警器。
进一步地，所述显示屏底部设有控制按钮。
进一步地，所述水源检测室底部连接水源回收池。
与现有技术相比，本实用新型具有如下有益效果：保证了水源的纯净度，经过多层次的消毒杀菌，保证了质量，同时还有水质检测器进行最后的检测，合格水质才流入净水室进行使用，本产品原理简单，操作方便，实用性强，得到的水质具有保证性，可以安全放心的使用。
