申请日2016.05.11
公开(公告)日2016.09.21
IPC分类号C02F1/00
摘要

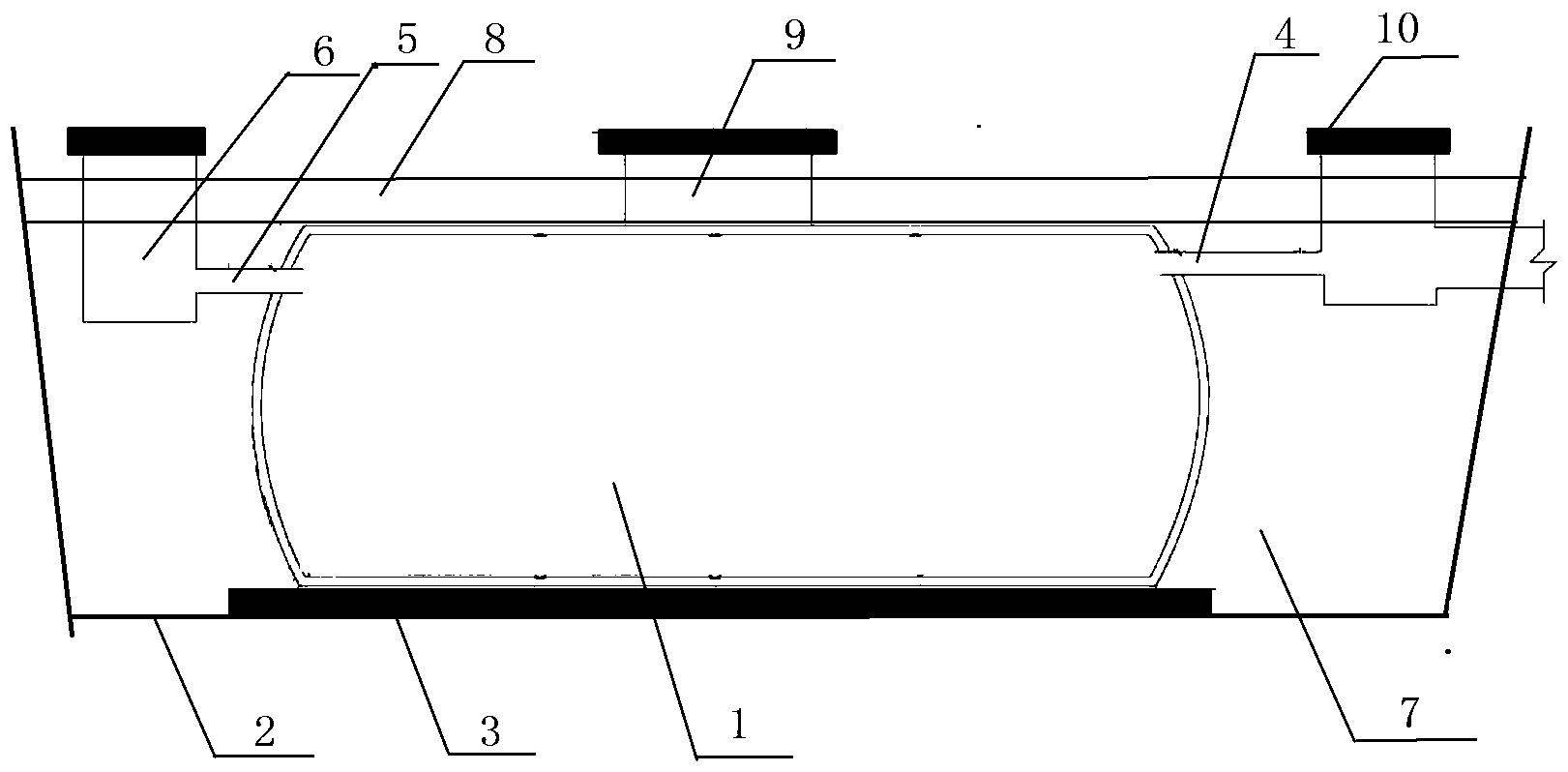

本实用新型公开了一种地埋式污水处理设备的安装结构，包括污水处理设备和地坑，地坑的底部设有垫砂层，污水处理设备安装在垫砂层顶部，污水处理设备的进水口处连接进水管，出水口处连接出水管，进水管、出水管与污水处理设备之间均设有检修井;污水处理设备的四周与地坑之间的空间填充有素土层，污水处理设备顶部与地面之间设有素土夯实层。本实用新型在地坑的底部设置垫砂层，既能够承受一定的强度，又具有一定的韧性，能够有效的消除污水处理装置对其的作用力，防止污水处理装置破损。而顶部采用素土夯实层设计，具有一定的强度和抗变形能力，防止对污水处理装置的过度挤压。另外设计检修井及检查孔，方便后期维修检查。
权利要求书
1. 一种地埋式污水处理设备的安装结构，其特征在于：包括污水处理设备(1)和地坑(2)，地坑(2)的底部设有垫砂层(3)，污水处理设备(1)安装在垫砂层(3)顶部，污水处理设备(1)的进水口处连接进水管(4)，出水口处连接出水管(5)，进水管(4)、出水管(5)远离污水处理设备(1)一端均设有检修井(6);污水处理设备(1)的四周与地坑之间的空间填充有素土层(7)，污水处理设备(1)顶部与地面之间设有素土夯实层(8)。
2. 根据权利要求1所述的安装结构，其特征在于：所述素土夯实层(8)的上面设有混凝土层或者绿化地面层。
3. 根据权利要求1所述的安装结构，其特征在于：所述污水处理设备(1)顶部还设有检查孔(9)，检查孔的孔壁用砖块及混凝土砌成。
4. 根据权利要求3所述的安装结构，其特征在于：所述检修井(6)和检查孔(9)上均设有井盖，且检修井(6)及检查孔(9)的顶部与地面平齐。
5.根据权利要求1所述的安装结构，其特征在于：所述垫砂层(3)的厚度为5-10cm。
6.根据权利要求1所述的安装结构，其特征在于：所述素土夯实层(8)厚度为50cm。
说明书
一种地埋式污水处理设备的安装结构
技术领域
本实用新型属于环保领域，涉及污水处理装置的安装，具体为一种地埋式污水处理设备的安装结构。
背景技术
目前，我国农村对生活污水的处理多利用化粪池进行处理，但是仅仅利用化粪池处理后的污水仍不能达到达标排放的要求，直接排放会对环境造成一定的污染。化粪池处理后的污水中，有机物的浓度较高，需要进行进一步的降解和净化。而采用污水处理设备进行进一步的处理是比较好的选择。地埋式污水处理设备在安装时有一定的要求，否则容易造成损坏，检修麻烦。
发明内容
本实用新型要解决的技术问题是提供一种地埋式污水处理设备的安装结构，采用该结构进行安装，施工简答，且能够有效对污水处理设备进行保护，延长其使用寿命。
为解决上述技术问题，本实用新型所采用的技术方案是：一种地埋式污水处理设备的安装结构，包括污水处理设备和地坑，地坑的底部设有垫砂层，污水处理设备安装在垫砂层顶部，污水处理设备的进水口处连接进水管，出水口处连接出水管，进水管、出水管远离污水处理设备一端均设有检修井;污水处理设备的四周与地坑之间的空间填充有素土层，污水处理设备顶部与地面之间设有素土夯实层。
所述素土夯实层的上面设有混凝土层或者绿化地面层。
所述污水处理设备顶部还设有检查孔，检查孔的孔壁用砖块及混凝土砌成。
所述检修井和检查孔上均设有井盖，且检修井及检查孔的顶部与地面平齐。
所述垫砂层的厚度为5-10cm。
所述素土夯实层厚度为50cm。
本实用新型采用上述设计，在地坑的底部设置垫砂层，既能够承受一定的强度，又具有一定的韧性，能够有效的消除污水处理装置对其的作用力，防止污水处理装置破损。而顶部采用素土夯实层设计，具有一定的强度和抗变形能力，防止对污水处理装置的过度挤压。另外设计检修井及检查孔，方便后期维修检查。
