申请日2016.04.28
公开(公告)日2016.07.27
IPC分类号G01N15/14
摘要

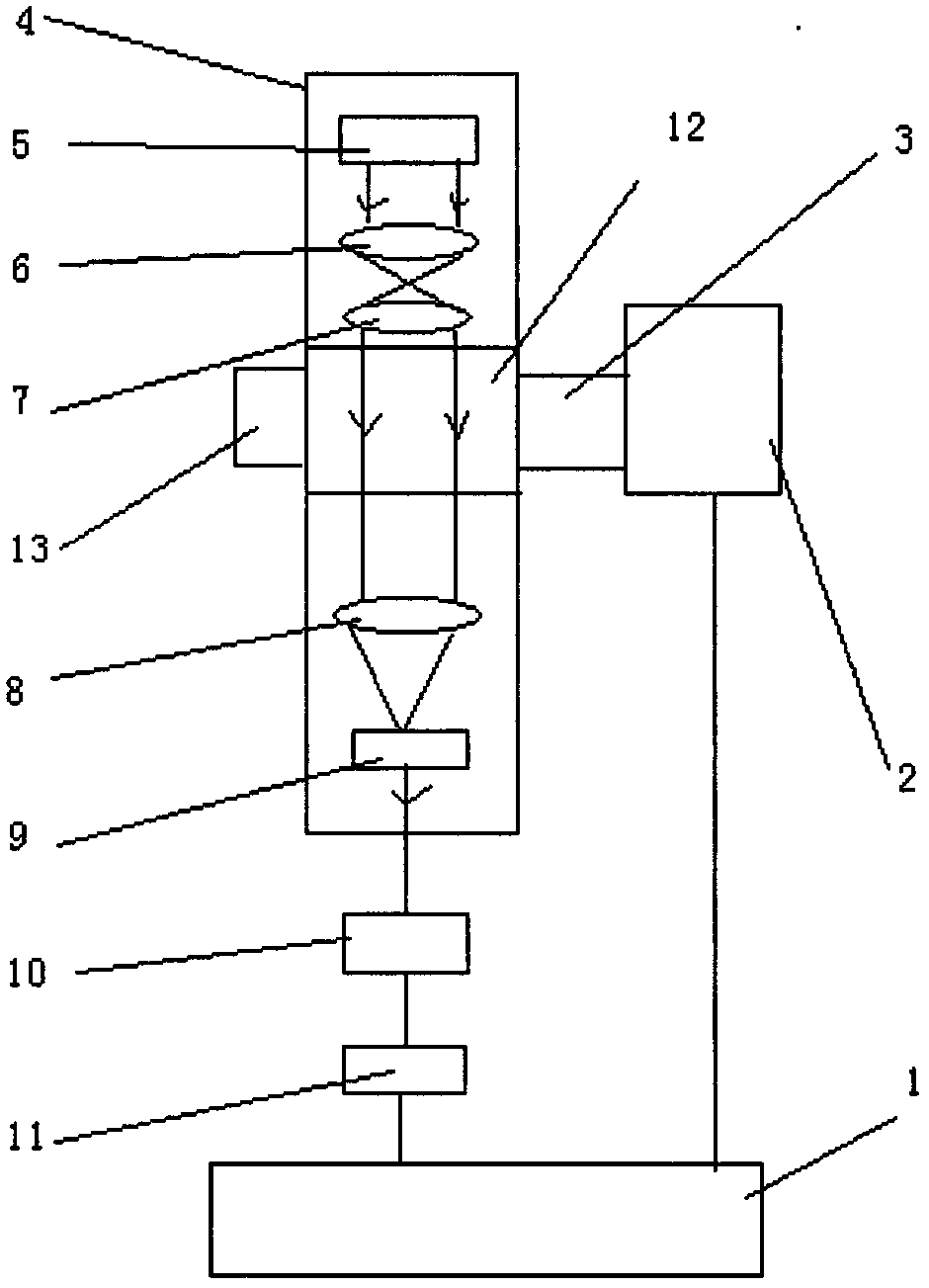

本发明公开了污水激光测试台，包括设置于污水井出口处的污水管，设置于污水管上的激光污水检测装置，激光污水检测装置内设有激光器、凸透镜I、凹透镜II、透明检测室、透镜III和雪崩光电二极管，雪崩光电二极管后设置并联接有滤波放大器、微处理器;微处理器和污水井与计算机相连。本发明可实时测试污水排放，具有安全可靠、成本低、方便快捷等优点。
权利要求书
1.污水激光测试台，包括设置于污水井(2)出口处的污水管(3)、设置于污水管(3)上的激光污水检测装置机壳(4)、排水口(13)，其特征在于：所述的激光污水检测装置机壳(4)内按次序从上到下依次设有激光器(5)、凸透镜I(6)、凹透镜II(7)、透明检测室(12)、透镜III(8)和雪崩光电二极管(9)组成检测光路，所述的凹透镜II(7)设置在凸透镜I(6)的焦距外，雪崩光电二极管(9)设置在透镜III(8)的焦距上;所述的雪崩光电二极管(9)后设置并联接有滤波放大器(10)、微处理器(11);所述的微处理器(11)和污水井(2)与计算机(1)相连。
2.根据权利要求1所述的污水激光测试台，其特征在于：所述的激光器(5)与接收装置雪崩光电二极管(9)直线安装。
3.根据权利要求1所述的污水激光测试台，其特征在于：所述的污水管(3)与检测光路垂直布置。
4.根据权利要求1所述的污水激光测试台，其特征在于：所述的透明检测室(12)为矩形结构。
说明书
污水激光测试台
技术领域
本发明涉及性能测试装置，尤其是污水激光测试台。
背景技术
人类的生活和生产活动均离不开水，从自然界中取用的水由于混进了各种污染物受到污染，改变了天然水原来的物理，化学或生物学的组成和性质，甚至丧失了使用价值，于是将其废弃外排，这种被废弃外排的水称为污水.污水按其来源，可分为生活污水和工业污水两大类，一般来说，检验污水的指标有以下几个：COD、BOD、色度、悬浮物、重金属等。
污水物理参数测试方法目前都用传感器在线测试，但由于污水含有很高的粘贴液体，会有传感器上粘上粘液，使传感器失去灵敏度，光学测试能高速、实时检测，是污水排放性能测试的发展方向。
目前没有对污水性能参数进行光学测试的测试仪及测试方法。
因此设计污水激光测试台，对于掌握其性能参数从而促进净化效果的提高有重要的意义。
发明内容
本发明的目的是提供污水激光测试台，能对污水净化装置进行实时检测其净化效果，具有安全可靠、成本低等优点。
为实现上述目的，本发明采用如下技术方案：
污水激光测试台，包括设置于污水井出口处的污水管、设置于污水管上的激光污水检测装置、排水口。所述的激光污水检测装置机壳内按次序从上到下依次设有激光器、凸透镜I、凹透镜II、透明检测室、透镜III和雪崩光电二极管组成光路;所述的凹透镜II设置在凸透镜I的焦距外，雪崩光电二极管设置在凸透镜III的焦距上;所述的雪崩光电二极管后设有滤波放大器、微处理器;
所述的微处理器、微处理器和电除尘器与计算机相连。所述的前端激光污水检测装置微处理器、后端激光污水检测装置微处理器和超声波净化器与计算机相连。
所述的激光器与雪崩光电二极管相互对射安装。
所述的所述的污水管与光路垂直布置;
所述的透明检测室为矩形结构。
与现有技术相比，本发明的有益效果是：由于采用了上述技术方案，可以对污水粒子个数的计数和大小的计量检测，不需要化费人力物力采集，而且结构简单、体积小、可实时测试，方便快捷。
