申请日2016.05.27
公开(公告)日2016.12.21
IPC分类号C02F3/30
摘要
本实用新型公开了一种可提标扩容的城镇污水处理系统，属于污水处理领域。该系统采用A/O工艺，组合成污水处理系统，以实现生物除碳、脱氮、沉淀、等多种功能，并通过在沉淀单元设立两个不同标高的集水槽、添加悬浮填料及增加曝气实现提标扩容的目的。本实用新型可提标扩容污水处理系统无需扩建场地、无需增加处理池、无需土建工程就可将污水处理系统提标扩容，解决了传统污水处理系统提标扩容时投资大、占地面积大、施工复杂、场地受限制等问题。

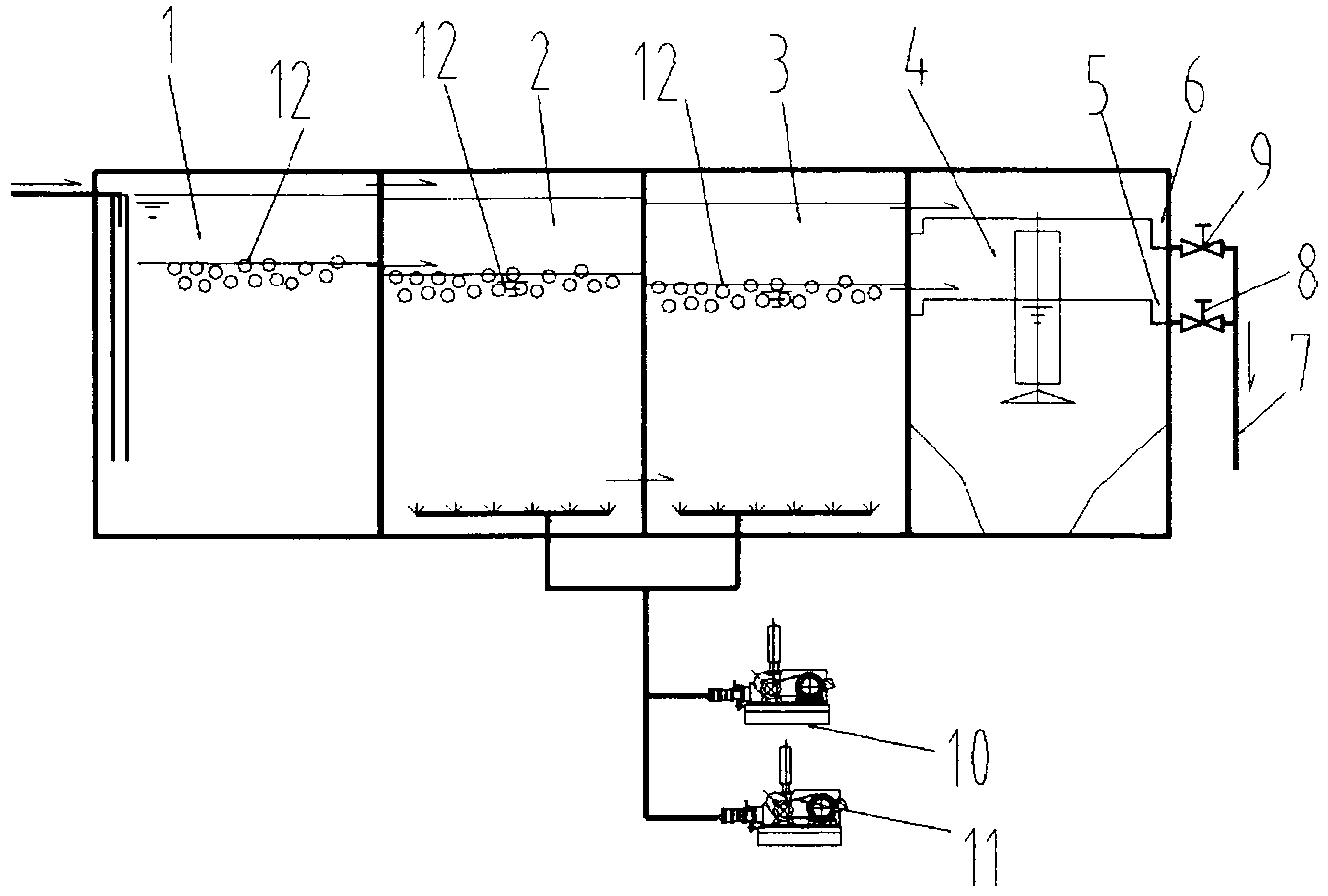

摘要附图
权利要求书
1.一种可提标扩容的城镇污水处理系统，该系统分为缺氧单元、一级好氧单元、二级好氧单元、沉淀单元4个部分;沉淀单元设立两个不同标高的集水槽，当排放标准要求不高或水量不大时，开启低位集水槽出水阀门，系统运行水位处于低位，缺氧池内投加池体容积10%的悬浮填料，一级好氧池、二级好氧池均投加池容体积30%的悬浮填料;当排放标准要求较高或水量较大时，关闭低位集水槽出水阀门，开启高位集水槽出水阀门，缺氧池内投加到池体容积20%的悬浮填料，一级好氧池、二级好氧池均投加到池容体积60%的悬浮填料。
2.根据权利要求1所述的一种可提标扩容的城镇污水处理系统，其特征在于所述一级好氧单元、二级好氧单元底部布设曝气管道和微孔曝气器，由一台风机供气;提标扩容时由两台风机供气以增加曝气量。
3.根据权利要求1所述的一种可提标扩容的城镇污水处理系统，其特征在于所述沉淀单元水流方向为下进上出，沉淀单元设立两个不同标高的集水槽，集水槽接有出水管道，管道上装有阀门，通过阀门开关控制出水液位使液位升高。
说明书
可提标扩容的城镇污水处理系统
技术领域
本实用新型涉及中小城镇污水处理领域，特别是涉及一种可提标扩容的城镇污水处理系统。
背景技术
近些年我国城镇污水处理飞速发展，污水处理率已达到百分之八十以上的水平;但我国城镇污水处理厂大多是在“九五”“十五”期间建成投产的，排放标准要求相对较低。随着我国经济的发展，水污染问题越来越严重，对污水厂污染物排放标准也越来越高，某些城镇污水厂要求达到《城镇污水处理厂污染物排放标准》中的一级A排放标准，城镇污水处理提标改造势在必行。
许多污水处理厂将提标和扩容改造工程提到议事日程，在“十三五”期间兴建的污水处理厂随着城镇人口的不断增加，污水厂配套管网设施日益完善时，污水处理厂接纳的污水量也随之不断增加，大部分污水厂将会产生扩容的问题。
常规污水处理系统提标扩容改造工程以生物系统改造为核心，扩建生化池和沉淀池等设施，往往需要重新设计，存在土建工程投资大、占地面积大、施工周期长等问题。
实用新型内容
针对目前国内中小城镇污水处理设施提标扩容所存在的问题，本实用新型的目的是提供一种用于中小城镇污水处理，可简便提标扩容的污水处理系统。该系统采用A/O工艺，组合成污水处理系统，以实现生物除碳、脱氮、沉淀功能，并通过在沉淀单元设立两个不同标高的集水槽控制出水标高、添加悬浮填料及增加曝气量，来解决传统技术提标扩容问题。
为实现上述目的，本实用新型采取以下技术方案：
一种一体化可提标扩容的污水处理系统，该系统分为缺氧单元、一级好氧单元、二级好氧单元、沉淀单元4个部分，装置通过在沉淀单元设立两个不同标高的集水槽;当排放标准要求不高或水量不大时，开启低位集水槽出水阀门，系统运行水位处于低位;当排放标准要求较高或水量较大时，关闭低位集水槽出水阀门，开启高位集水槽出水阀门，系统运行水位处于高位。
低水量运行时，缺氧池内只需要投加池体容积10%的悬浮填料，一级好氧池、二级好氧池均投加池容体积30%的悬浮填料;需提标扩容时，缺氧池内投加到池体容积20%的悬浮填料，一级好氧池、二级好氧池均投加到池容体积60%的悬浮填料。
所述一级好氧单元、二级好氧单元底部布设曝气管道和微孔曝气器，低水量时仅由一台风机供气，以节省电能;需提标扩容时由两台风机供气以增加曝气量。
所述沉淀单元水流方向为下进上出，沉淀单元设立两个不同标高的集水槽，集水槽接有出水管道，管道上装有阀门，通过阀门开关控制出水液位使液位升高以实现扩容。
本实用新型的有益效果：
本实用新型可提标扩容乡镇污水处理系统，通过在沉淀单元设立两个不同标高的集水槽、添加悬浮填料及增加曝气的方式实现了提标扩容;无需扩建场地、无需增加处理池、无需增加土建工程，解决了传统污水处理系统提标扩容时投资大，占地面积大，施工复杂、场地受限制等问题。
所述系统通过在缺氧单元、一级好氧单元、二级好氧单元增加悬浮填料的方式，提升污水处理负荷，方式简单快捷。
所述系统通过在一级好氧单元、二级好氧单元增加曝气量，提供水量增加所必需的曝气量。
所述系统通过在沉淀单元设立两个不同标高的集水槽的方式，用阀门控制出水液位，实现处理系统扩容;该方式提高了污水处理设施容积，加大了污水处理量。
