申请日2016.05.27
公开(公告)日2016.11.09
IPC分类号C02F3/28; C02F3/30
摘要
本实用新型公开了一种处理垃圾渗滤液的厌氧‑兼氧上流式反应器，包括两个或两个以上串联连接的UASB厌氧反应塔和间歇式循环上流污泥床兼氧生物反应塔，所述间歇式循环上流污泥床兼氧生物反应塔的垃圾渗滤液入口与所述串联连接的UASB厌氧反应塔的垃圾渗滤液出口连接。垃圾渗滤液在串联式UASB厌氧反应塔内进行厌氧生物反应，去除垃圾渗滤液中大部分CODCr和BOD5。经厌氧处理后的垃圾渗滤液再进入间歇式循环上流污泥床兼氧生物反应塔进行兼氧处理，去除垃圾渗滤液中的氨氮与总氮，厌氧‑兼氧上流式反应器剩余污泥产量极少，能耗低、设备模块化生产，易于现场安装管理。

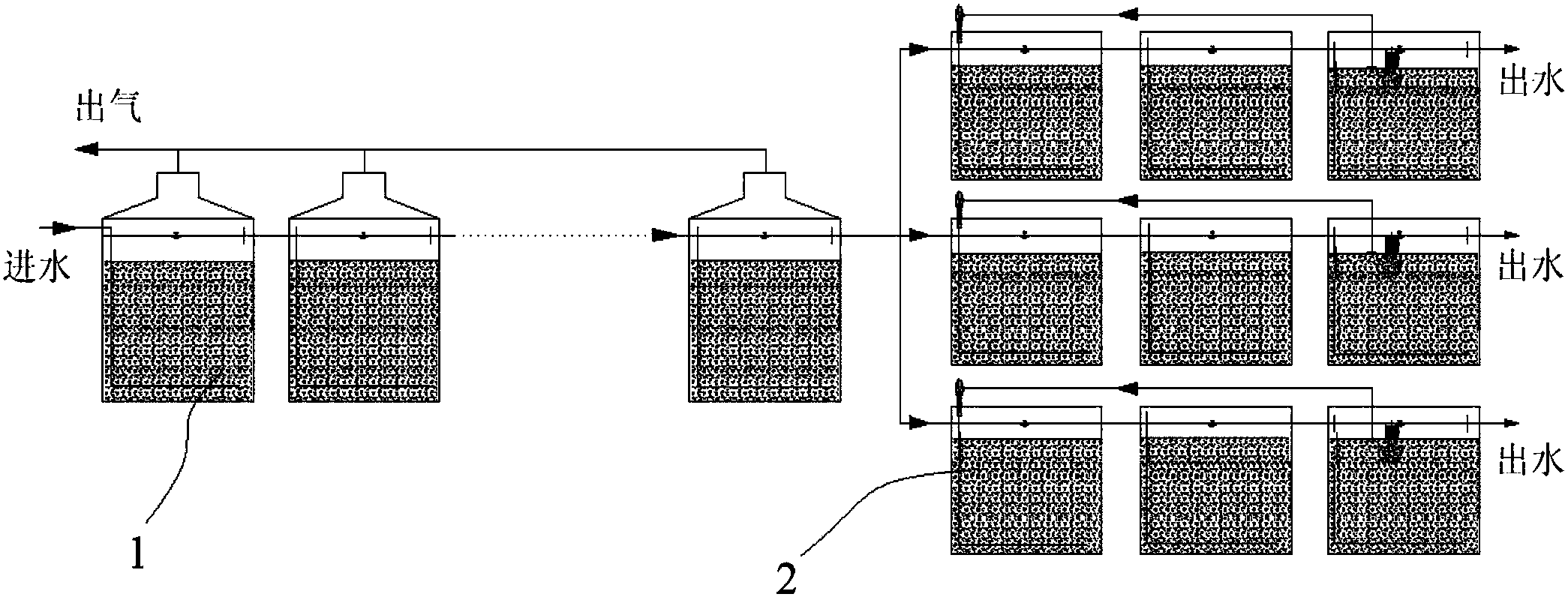

摘要附图
权利要求书
1.一种处理垃圾渗滤液的厌氧-兼氧上流式反应器，其特征在于，包括两个或两个以上串联连接的UASB厌氧反应塔和间歇式循环上流污泥床兼氧生物反应塔，所述间歇式循环上流污泥床兼氧生物反应塔的垃圾渗滤液入口与所述串联连接的UASB厌氧反应塔的垃圾渗滤液出口连接。
2.根据权利要求1所述的处理垃圾渗滤液的厌氧-兼氧上流式反应器，其特征在于，每个UASB厌氧反应塔包括：
反应塔，所述反应塔设有进水管、出水口和气体出口;以及
布水器，所述布水器设于所述反应塔底部，并与所述进水管连通;以及三相分离器，所述三相分离器设置于所述反应塔内。
3.根据权利要求1所述的处理垃圾渗滤液的厌氧-兼氧上流式反应器，其特征在于，所述间歇式循环上流污泥床兼氧生物反应塔包括：
进水塔，所述进水塔底部设有布水器，所述布水器与进水管连接;
中间塔，所述中间塔的底部设有布水器，所述中间塔的进水管与所述进水塔中的出水口连接;
出水塔，所述出水塔的底部设有布水器，所述出水塔的进水管与所述中间塔中的出水口连接，所述出水塔内设有恒水位滗水器和循环水泵，所述循环水泵与射流曝气器连接，所述射流曝气器与所述进水塔的进水管连接。
说明书
一种处理垃圾渗滤液的厌氧-兼氧上流式反应器
技术领域
本实用新型涉及垃圾渗滤液生物处理领域，特别涉及一种用于处理垃圾渗滤液的设备厌氧-兼氧上流式反应器。
背景技术
卫生填埋是目前我国城市垃圾处置的主要方法之一，填埋过程中产生的渗滤液是一种有毒有害的高浓度有机废水，且可生化性差。目前我国处理垃圾填埋场渗滤液大都采用RO反渗透膜过滤、蒸馏和传统的生物处理方法。RO反渗透膜过滤及蒸馏法处理垃圾渗滤液出水水质好、设备运行稳定，但能耗大、运行成本高。而采用生物处理技术处理垃圾渗滤液是目前可以降低垃圾渗滤液处理成本最理想的方法。但由于垃圾渗滤液含有机污染物浓度、NH3-N浓度高，含P浓度低，可生化性差，采用传统生物处理方法单独处理垃圾渗滤液存在出水水质难以达标，在排放指标要求越来越严格的背景下，将多种生物处理技术进行组合是实现垃圾渗滤液达标排放的有效途径。经过对现有技术检索发现，授权公告号为CN103833185A的实用新型专利公开了一种基于能量回收的垃圾渗滤液自养脱氮方法，该专利主要通过厌氧反应、短程硝化反应与厌氧氨氧化反应达到收集甲烷及脱氮的目的，但反应过程中需曝气消耗能量、且不能灵活应对不同时期垃圾渗滤液的水质水量变化。另一实用新型专利(授权公告号为CN101967031A)公开了一种垃圾渗滤液处理方法，通过对垃圾渗滤液进行均化、两相厌氧生化系统、三效强化生物处理系统与深度处理，虽能抵抗垃圾渗滤液原液水质水量变化的冲击，但过程中使用反渗透膜需要定期更换，且处理过程复杂，污泥产量大，无形中增加了处理成本。因此，探索一种低能耗、能灵活应对垃圾渗滤液原液水质水量波动，污泥产量少、满足出水排放标准，处理成本低，工程中容易实现的垃圾渗滤液处理新方法及设备尤为重要。
公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。
实用新型内容
本实用新型需要解决的技术问题是提供一种处理垃圾渗滤液的厌氧-兼氧上流式反应器，以解决现有技术存在对不同时期垃圾渗滤液原液水质水量波动适应性差、能耗高、成本大等问题，同时还兼具污泥产量少、设备模块化生产、易在实际生产中应用的优势。
为实现上述目的，本实用新型提供的厌氧-兼氧上流式反应器，包括两个或两个以上串联连接的UASB厌氧反应塔和间歇式循环上流污泥床兼氧生物反应塔，所述间歇式循环上流污泥床兼氧生物反应塔的垃圾渗滤液入口与所述串联连接的UASB厌氧反应塔的垃圾渗滤液出口连接。
多级UASB厌氧反应塔具有良好的污泥截留能力，能保证反应器内足够的生物量。多级UASB厌氧反应塔具有生物污泥与进水基质充分接触的条件，能充分发挥微生物对有机物的降解能力。多级UASB厌氧反应塔具有提供微生物适宜的生长环境条件功能，能使不同种群的厌氧微生物在其最优环境条件下发挥作用，稳定运行。多级UASB厌氧反应塔具有良好的水解酸化作用，能提高垃圾渗滤液的可生化性BOD5/CODCr。
优选地，上述技术方案中，每个UASB厌氧反应塔包括：反应塔，所述反应塔设有进水管、出水口和气体出口;以及布水器，所述布水器设于所述反应塔底部，并与所述进水管连通;以及三相分离器，所述三相分离器设置于所述反应塔内。
优选地，上述技术方案中，所述间歇式循环上流污泥床兼氧生物反应塔包括：进水塔，所述进水塔底部设有布水器，所述布水器与进水管连接;中间塔，所述中间塔的底部设有布水器，所述中间塔的进水管与所述进水塔中的出水口连接;以及出水塔，所述出水塔的底部设有布水器，所述出水塔的进水管与所述中间塔中的出水口连接，所述出水塔内设有恒水位滗水器和循环水泵，所述循环水泵与射流曝气器连接，所述射流曝气器与所述进水塔的进水管连接。
与现有技术相比，本实用新型具有如下有益效果：
(1)本实用新型先对垃圾渗滤液的可生化性进行调节，提高了UASB厌氧反应塔的生化能力，能灵活应对不同时期的垃圾填埋场渗滤液的处理。
(2)本实用新型采用串联式UASB厌氧反应塔使活性污泥与进水基质充分接触的条件，充分发挥微生物对有机物的降解酸化能力，同时具有良好的污泥截留能力，能保证反应器内足够的生物量。以达到降解CODCr的目的。
(3)串联式UASB厌氧反应塔产生的沼气经提纯后可加以回收利用，提高能源的利用率。
(4)串联式UASB厌氧反应塔出水中剩余有机物可作为间歇式循环上流污泥床兼氧生物反应塔微生物生长代谢的碳源，解决了该反应器存在碳源不足的问题。
