申请日2016.05.05
公开(公告)日2016.09.14
IPC分类号C02F1/44; C02F1/00
摘要
本实用新型提供一种高浓度氨氮废水循环处理系统，其包括：废水供给机构、酸供给机构、废水处理机构以及循环机构;废水供给机构包括废水循环槽和废水循环泵，废水循环槽通过供水管路与废水处理机构相连接，废水循环泵设置于供水管路上;酸供给机构包括酸循环槽和酸循环泵，酸循环槽通过供酸管路与废水处理机构相连接，酸循环泵设置于供酸管路上;废水处理机构包括若干并联的废水处理单元，任一废水处理单元包括膜接触器，废水供给机构通过供水管路分别与若干废水处理单元相连接;循环机构包括废水循环回路和酸循环回路。本实用新型运行成本低，控制简单，避免了中间增压的问题，可以用膜接触器处理高浓度的氨氮废水，可以控制废水排放的氨氮含量。
权利要求书
1.一种高浓度氨氮废水循环处理系统，其特征在于，所述高浓度氨氮废水循环处理系统包括：废水供给机构、酸供给机构、废水处理机构以及循环机构;
所述废水供给机构包括废水循环槽和废水循环泵，所述废水循环槽通过供水管路与所述废水处理机构相连接，所述废水循环泵设置于所述供水管路上;
所述酸供给机构包括酸循环槽和酸循环泵，所述酸循环槽通过供酸管路与所述废水处理机构相连接，所述酸循环泵设置于所述供酸管路上;
所述废水处理机构包括若干并联的废水处理单元，任一废水处理单元包括膜接触器，所述废水供给机构通过供水管路分别与若干废水处理单元相连接;
所述循环机构包括废水循环回路和酸循环回路，所述废水处理机构分别通过所述废水循环回路和酸循环回路与所述废水供给机构和酸供给机构相连接。
2.根据权利要求1所述的高浓度氨氮废水循环处理系统，其特征在于，所述膜接触器中，废水的流动方向与酸的流动方向相同或相反。
3.根据权利要求1所述的高浓度氨氮废水循环处理系统，其特征在于，任一废水处理单元包括若干个膜接触器，若干个膜接触器相互串联。
4.根据权利要求3所述的高浓度氨氮废水循环处理系统，其特征在于，任一废水处理单元中，废水依次通过各膜接触器，并进入到所述废水循环回路中，酸分别并联通过各膜接触器，并进入到所述酸循环回路中。
5.根据权利要求1所述的高浓度氨氮废水循环处理系统，其特征在于，所述废水循环回路上还第一电动阀，所述第一电动阀打开或关闭所述废水循环回路。
6.根据权利要求1或5所述的高浓度氨氮废水循环处理系统，其特征在于，所述高浓度氨氮废水循环处理系统还包括排水机构，所述排水机构包括排水管路以及设置于所述排水管路上的第二电动阀，所述第二电动阀控制所述排水管路的打开或关闭。
7.根据权利要求1所述的高浓度氨氮废水循环处理系统，其特征在于，所述高浓度氨氮废水循环处理系统还包括废水监测机构。
8.根据权利要求1所述的高浓度氨氮废水循环处理系统，其特征在于，所述高浓度氨氮废水循环处理系统还包括控制机构。
说明书
高浓度氨氮废水循环处理系统
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种高浓度氨氮废水循环处理系统。
背景技术
现有的用膜接触器处理氨氮的技术主要应用于低氨氮含量废水的处理，在涉及到高浓度氨氮废水时，大多采用多级串联。由于废水过膜接触器存在一定的压力损失，所以中间就需要不断的进行增压，特别是氨氮含量超过10000ppm的废水，增压次数过多，系统难于控制。此外，高浓度氨氮废水氨氮含量会存在很大的波动，采用多级串联模式时，由于处理量恒定，废水的氨氮含量很不稳定。
因此，针对上述问题，有必要提出进一步的解决方案。
实用新型内容
本实用新型的目的在于提供一种高浓度氨氮废水循环处理系统，以克服现有技术中存在的不足。

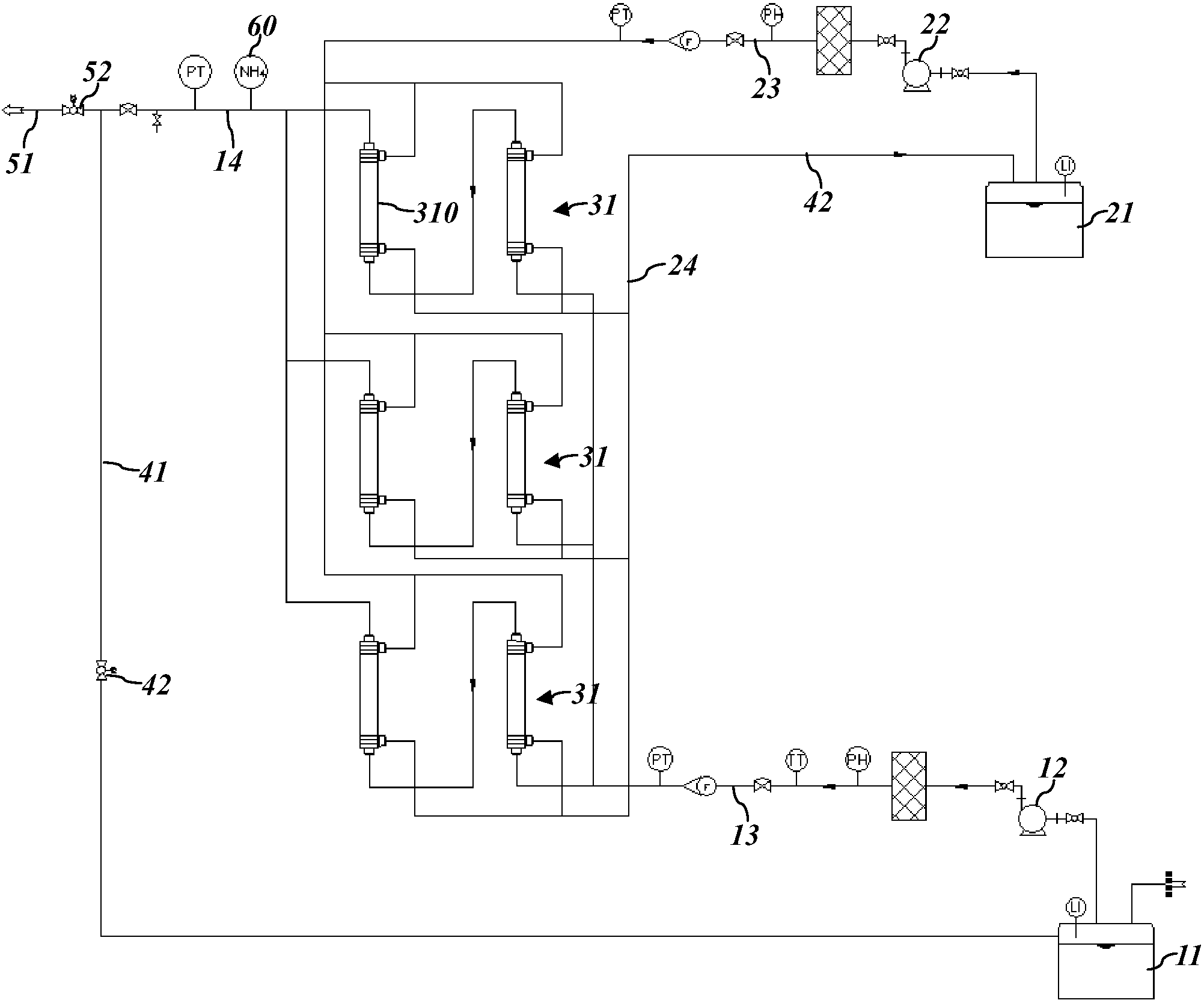

为实现上述实用新型目的，本实用新型提供一种高浓度氨氮废水循环处理系统，其包括：废水供给机构、酸供给机构、废水处理机构以及循环机构;
所述废水供给机构包括废水循环槽和废水循环泵，所述废水循环槽通过供水管路与所述废水处理机构相连接，所述废水循环泵设置于所述供水管路上;
所述酸供给机构包括酸循环槽和酸循环泵，所述酸循环槽通过供酸管路与所述废水处理机构相连接，所述酸循环泵设置于所述供酸管路上;
所述废水处理机构包括若干并联的废水处理单元，任一废水处理单元包括膜接触器，所述废水供给机构通过供水管路分别与若干废水处理单元相连接;
所述循环机构包括废水循环回路和酸循环回路，所述废水处理机构分别通过所述废水循环回路和酸循环回路与所述废水供给机构和酸供给机构相连接。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，所述膜接触器中，废水的流动方向与酸的流动方向相同或相反。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，任一废水处理单元包括若干个膜接触器，若干个膜接触器相互串联。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，任一废水处理单元中，废水依次通过各膜接触器，并进入到所述废水循环回路中，酸分别通过各膜接触器，并进入到所述酸循环回路中。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，所述废水循环回路上还第一电动阀，所述第一电动阀打开或关闭所述废水循环回路。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，所述高浓度氨氮废水循环处理系统还包括排水机构，所述排水机构包括排水管路以及设置于所述排水管路上的第二电动阀，所述第二电动阀控制所述排水管路的打开或关闭。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，所述高浓度氨氮废水循环处理系统还包括废水监测机构。
作为本实用新型的高浓度氨氮废水循环处理系统的改进，所述高浓度氨氮废水循环处理系统还包括控制机构。
与现有技术相比，本实用新型的有益效果是：本实用新型的高浓度氨氮废水循环处理系统运行成本低，控制简单，避免了中间增压的问题，可以用膜接触器处理高浓度的氨氮废水，可以控制废水排放的氨氮含量。
