申请日2016.05.13
公开(公告)日2016.10.12
IPC分类号C02F1/461; C02F1/66
摘要
本实用新型属于电解废水处理技术领域，涉及脉冲电解废水处理装置，两个以上的电解机形成多级电解系统，电解机包括上筒体和下筒体，上筒体的下端设置有格栅支架、上端设置有隔板，隔板上设置有溢流板，隔板与溢流板之间的上筒体内的正极板与负极板间隔设置，正负极板之间设置有电解载体填料，调节筒的内腔与一级电解机的下筒体内腔连通，下一级电解机的下筒体内腔与上一级电解机的上筒体的隔板上部的腔室连通，最后一级电解机的上筒体的隔板上部的腔室侧壁上设置有出料接头，高压曝气管分别连通至调节筒底部、电解机下筒体内并安装有曝气头，电解机的底部设置有排污接头，优点是：废水处理的速度快、质量高，适用于脉冲电解法的废水处理。
权利要求书
1.脉冲电解废水处理装置，包括电解机，其特征在于：两个以上的电解机形成多级电解系统，所述的电解机包括矩形的上筒体和锥形的下筒体，上筒体的下端设置有格栅支架、上端设置有隔板，隔板上设置有溢流板，隔板与溢流板之间的上筒体内的两块以上的正极板与两块以上的负极板间隔设置，正极板与负极板之间设置有电解载体填料，连通有加料装置的调节筒的内腔通过导管与一级电解机的下筒体内腔连通，下一级电解机的下筒体内腔通过导管与上一级电解机的上筒体的隔板上部的腔室连通，最后一级电解机的上筒体的隔板上部的腔室侧壁上设置有出料接头，高压曝气管分别连通至调节筒底部、电解机的下筒体内腔内并安装有曝气头，电解机的下筒体底部设置有排污接头。
2.根据权利要求1所述的脉冲电解废水处理装置，其特征在于：所述电解机的上盖上安装有PH计和温度计，PH计和温度计的测量部伸入上筒体的隔板上侧的腔室内，所述的正极板、负极板、PH计、温度计及加料装置均与电器控制器电连接，并由电器控制器控制其工作。
3.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述电解机的正、负极板之间设置有30～40mm的极板间距。
4.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述电解机的格栅支架的上表面安装有均布有冲孔的扰流板，所述的正极板、负极板及电解载体填料支撑在扰流板上。
5.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述的曝气头在分别连通至调节筒底部、电解机的下筒体内腔内的高压曝气管上安装有三个以上。
6.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述的电解机的上筒体的侧壁上设置有视窗。
7.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述的电解机有三个。
8.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述的高压曝气管连接有空气压缩机。
9.根据权利要求1或2所述的脉冲电解废水处理装置，其特征在于：所述的正极板和负极板均是用钛网材料制造的。
说明书
脉冲电解废水处理装置
技术领域
本实用新型属于电解废水处理技术领域，特指一种脉冲电解废水处理装置。
背景技术
中国专利CN 102616893 B公开了一种《废水处理系统》，包括反应槽体和电解装置，所述反应槽体包括入水口和出水口，所述入水口和出水口分别设于所述反应槽体相对的两个侧壁的上端，所述电解装置包括正极板、负极板和电源，所述正极板和负极板设于所述反应槽体内，所述电源电性连接于所述正极板和负极板，所述废水处理系统还包括电解供气系统、催化材料和分离网，所述电解供气系统包括曝气管和空气泵，所述曝气管设于所述反应槽体的底部，所述催化材料装填于所述反应槽体内，所述催化材料为负载过渡金属的碳基或二氧化硅基颗粒，所述分离网设于所述出水口处，其不足之处在于：一是对于不同酸碱度的废水使用同样的电解方法，其电解效果不同，导致废水处理有些合格、有些不够合格;二是一级电解，废水处理不够彻底，废水处理质量低。
发明内容
本实用新型的目的是提供一种脉冲电解废水处理装置。
本实用新型的目的是这样实现的：

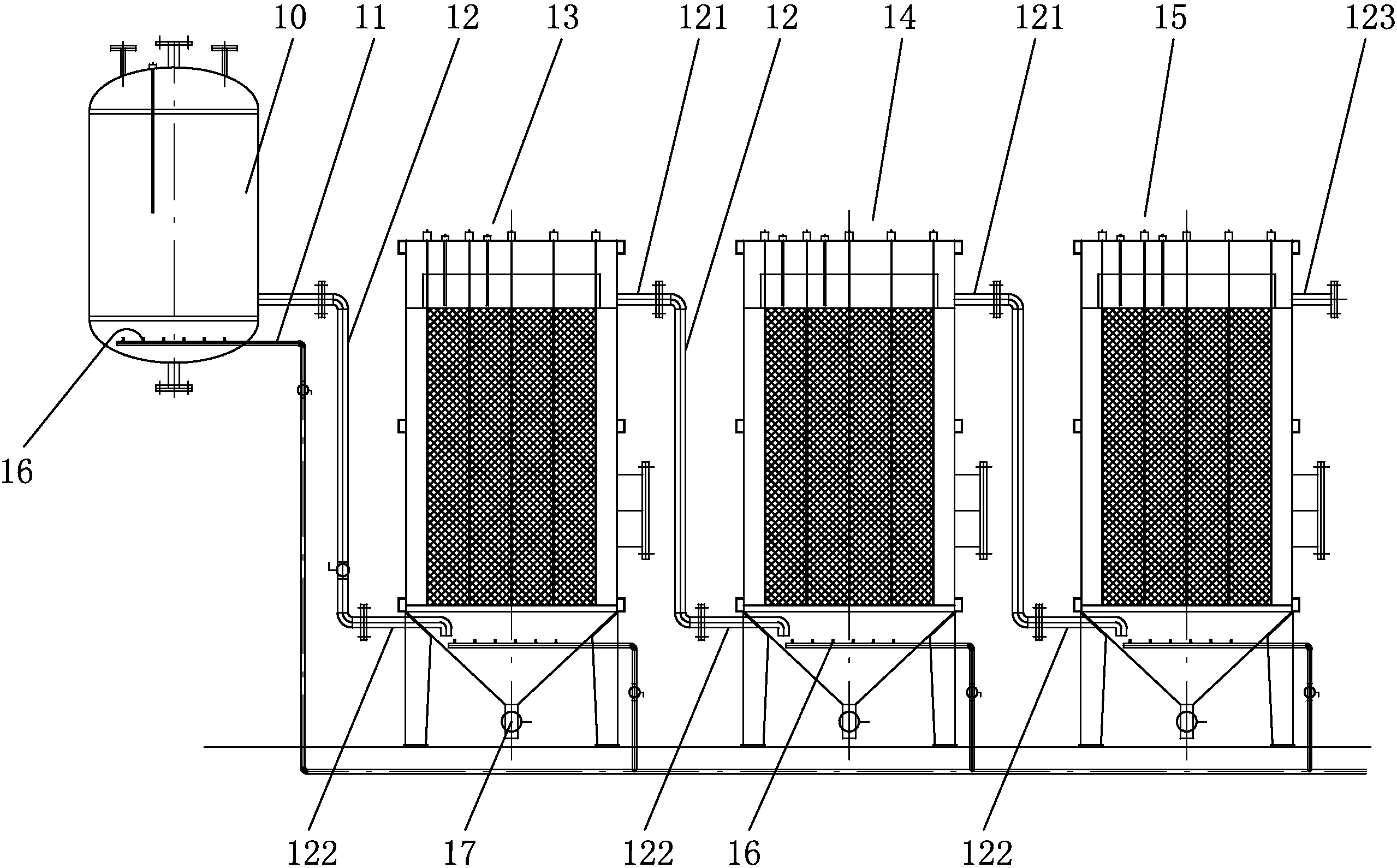

脉冲电解废水处理装置，包括电解机，两个以上的电解机形成多级电解系统，所述的电解机包括矩形的上筒体和锥形的下筒体，上筒体的下端设置有格栅支架、上端设置有隔板，隔板上设置有溢流板，隔板与溢流板之间的上筒体内的两块以上的正极板与两块以上的负极板间隔设置，正极板与负极板之间设置有电解载体填料，连通有加料装置的调节筒的内腔通过导管与一级电解机的下筒体内腔连通，下一级电解机的下筒体内腔通过导管与上一级电解机的上筒体的隔板上部的腔室连通，最后一级电解机的上筒体的隔板上部的腔室侧壁上设置有出料接头，高压曝气管分别连通至调节筒底部、电解机的下筒体内腔内并安装有曝气头，电解机的下筒体底部设置有排污接头。
上述电解机的上盖上安装有PH计和温度计，PH计和温度计的测量部伸入上筒体的隔板上侧的腔室内，所述的正极板、负极板、PH计、温度计及加料装置均与电器控制器电连接，并由电器控制器控制其工作。
上述电解机的正、负极板之间设置有30～40mm的极板间距。
上述电解机的格栅支架的上表面安装有均布有冲孔的扰流板，所述的正极板、负极板及电解载体填料支撑在扰流板上。
上述的曝气头在分别连通至调节筒底部、电解机的下筒体内腔内的高压曝气管上安装有三个以上。
上述的电解机的上筒体的侧壁上设置有视窗。
上述的电解机有三个。
上述的高压曝气管连接有空气压缩机。
上述的正极板和负极板均是用钛网材料制造的。
本实用新型相比现有技术突出且有益的技术效果是：
1、本实用新型的将废水泵入调节桶后，在调节桶内调节pH至设定的范围，使得后期的多级脉冲电解中的效果性近似，废水处理效果好。
2、本实用新型在调节桶和电解机内均安装曝气头，使得曝气后调节桶内废气pH值的调节过程快速，调节的均匀性好;而曝气后电解机内的氧化还原反应去除废水中的污染物的速度快，废水参与反应的几率高，废水处理的效果好。
3、本实用新型的采用多级电解机电解，对废水内的污染物的处理彻底，废水处理质量高。
4、本实用新型的适用于脉冲电解法的废水处理。
