申请日2016.07.20
公开(公告)日2018.01.30
IPC分类号C02F9/02
摘要
本发明涉及水净化领域,尤其是一种高效节能多级污水净化装置,它包括过滤器本体和第二罩壳,过滤器本体包括第一罩壳和滤芯,滤芯左侧设置有第一过滤海绵,滤芯右侧设置有第二过滤海绵;第一罩壳、第一过滤海绵、滤芯、第二过滤海绵和第二罩壳由左至右沿过滤器本体中心轴线依次拼装在一起;滤芯包括滤芯管、第一炭柱和第二炭柱，滤芯管套接第二炭柱，第一炭柱套接于滤管。本发明采用回旋往复净水机制，使自来水净化效果更加显著，另外在滤芯管一侧设置有涡轮片，水进入时使其产生涡流旋转，涡流旋转加速了净水的速度，同时具有很强的实用性。
权利要求书
1.一种高效节能多级污水净化装置,其特征在于:它包括过滤器本体和第二罩壳,所述过滤器本体包括第一罩壳和滤芯,所述滤芯左侧设置有第一过滤海绵,所述滤芯右侧设置有第二过滤海绵;所述第一罩壳、第一过滤海绵、滤芯、第二过滤海绵和第二罩壳由左至右沿过滤器本体中心轴线依次拼装在一起;所述滤芯包括滤芯管、第一炭柱和第二炭柱，所述滤芯管套接第二炭柱，所述第一炭柱套接于滤管。
2.根据权利要求1所述的一种高效节能多级污水净化装置，其特征在于：所述第一罩壳的左端面中心位置上设置有出水管，所述第一罩壳的左端面与出水口偏心位置上设置有进水管。
3.根据权利要求1所述的一种高效节能多级污水净化装置，其特征在于：所述滤芯管左侧设置有涡轮片，所述涡轮片端面上设置有若干个环形分布的贯通槽，所述涡轮片右侧设置有若干个沿滤芯管中心轴环形分布的叶片，所述叶片滤芯管固定连接，所述涡轮片左侧设置有插入管;所述插入管与前罩壳间形成有中空部;所述第一罩壳内部前端面上中心位置设置有与插入管相对应连接的插入槽。
4.根据权利要求1所述的一种高效节能多级污水净化装置，其特征在于：相邻两个所述叶片间设置有若干个并行排列的扇片，所述插入管上套装有若干个密封圈，所述涡轮片圆周部套装有一层密封垫，所述第二过滤海绵与第二罩壳间夹持有分流夹具。
说明书
一种高效节能多级污水净化装置
技术领域
本发明涉及水净化领域，尤其是一种高效节能多级污水净化装置。
背景技术
水净化器，是对水进行净化的一种设备，由于生活中的水都是来自于水库、江河，虽然这些水转化为自来水前都进行了一些初级净化、消毒等，但是由于量较大、范围广、运输距离大，导致自来水没有较好的净化和消毒，都是有些污垢的、细菌。然而有些家庭在家里装了水净化器，这些水净化器体型较大，时间久不利于更换，市场价格较贵、不够通用化，经济性不够好。
发明内容
针对上述现有技术中存在的不足，本发明的目的在于提供一种结构简单，净化效果显著的自来水净化器。
为了实现上述目的，本发明采用如下技术方案：

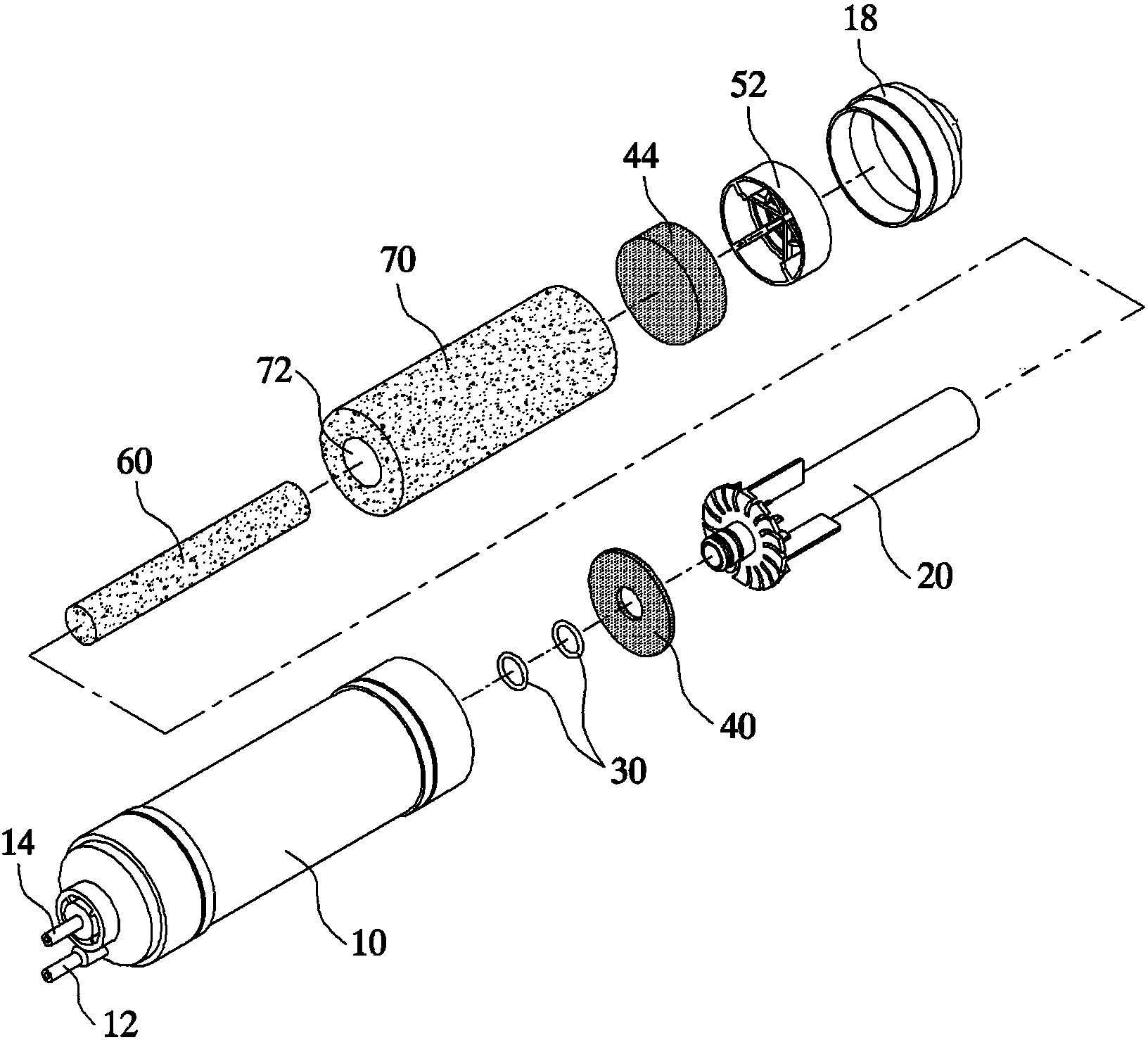

一种高效节能多级污水净化装置,它包括过滤器本体和第二罩壳,所述过滤器本体包括第一罩壳和滤芯,所述滤芯左侧设置有第一过滤海绵,所述滤芯右侧设置有第二过滤海绵;所述第一罩壳、第一过滤海绵、滤芯、第二过滤海绵和第二罩壳由左至右沿过滤器本体中心轴线依次拼装在一起;所述滤芯包括滤芯管、第一炭柱和第二炭柱，所述滤芯管套接第二炭柱，所述第一炭柱套接于滤管。
优选地，所述第一罩壳的左端面中心位置上设置有出水管，所述第一罩壳的左端面与出水口偏心位置上设置有进水管。
优选地，所述滤芯管左侧设置有涡轮片，所述涡轮片端面上设置有若干个环形分布的贯通槽，所述涡轮片右侧设置有若干个沿滤芯管中心轴环形分布的叶片，所述叶片滤芯管固定连接。
优选地，所述涡轮片左侧设置有插入管;所述插入管与前罩壳间形成有中空部;所述第一罩壳内部前端面上中心位置设置有与插入管相对应连接的插入槽。
优选地，相邻两个所述叶片间设置有若干个并行排列的扇片。
优选地，所述插入管上套装有若干个密封圈，所述涡轮片圆周部套装有一层密封垫。
优选地，所述第二过滤海绵与第二罩壳间夹持有分流夹具。
由于采用上述技术方案，本发明采用回旋往复净水机制，使自来水净化效果更加显著，另外在滤芯管一侧设置有涡轮片，水进入时使其产生涡流旋转，涡流旋转加速了净水的速度，同时具有很强的实用性。
