申请日2016.05.15
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型工业废水一体化处理装置，它涉及工业废水处理技术领域。厌氧池和好氧池内设置有填料，环形进水管设置在厌氧池内，好氧池的一侧设置有接触过滤池,接触过滤池的一侧设置有MBR生物膜反应池，且厌氧池、好氧池、接触过滤池和MBR生物膜反应池的底部设置有淤泥槽，环形进水管上对称设有多个沿逆时针方向分布的倾斜出水口，好氧池底部设有曝气管，曝气管上设有旋流曝气喷头。结构设计合理，整套设备占地面积小，能耗低，成本投资较少，且好氧池内旋流曝气喷头的特殊设计能保证好氧池内氧气的充分供应，且能保证好氧池内微生物具有最大效益的有氧呼吸，提高了污水的处理效率。
权利要求书

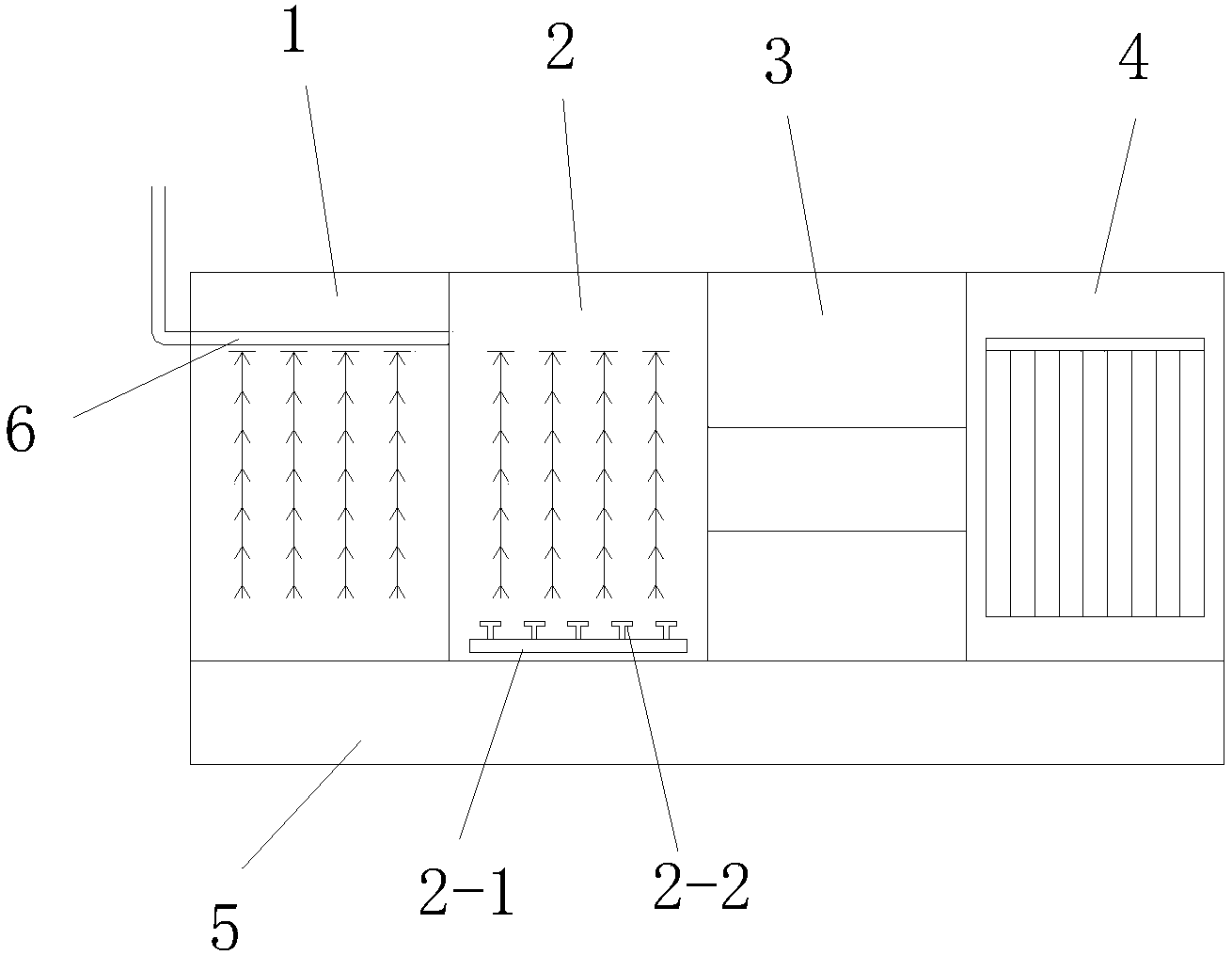

1.一种新型工业废水一体化处理装置，其特征在于：它包含厌氧池(1)、好氧池(2)、接触过滤池(3)、MBR生物膜反应池(4)、淤泥槽(5)和环形进水管(6)，厌氧池(1)和好氧池(2)内设置有填料，环形进水管(6)设置在厌氧池(1)内，好氧池(2)的一侧设置有接触过滤池(3),接触过滤池(3)的一侧设置有MBR生物膜反应池(4)，且厌氧池(1)、好氧池(2)、接触过滤池(3)和MBR生物膜反应池(4)的底部设置有淤泥槽(5)，环形进水管(6)上对称设有多个沿逆时针方向分布的倾斜出水口(1-1)，好氧池(2)底部设有曝气管(2-1)，曝气管(2-1)上设有旋流曝气喷头(2-2)。
2.按照权利要求1所述的一种新型工业废水一体化处理装置，其特征在于：所述的旋流曝气喷头(2-2)包括通气主管(2-3)、分管(2-4)、网孔圆盘(2-5)、搅拌叶(2-6)和均气网(2-7)，通气主管(2-3)与曝气管(2-1)连通，通气主管(2-3)上均匀分布有两个以上分管(2-4)，分管(2-4)为直角弯管,分管(2-4)的管口上设有均气网(2-7)，分管(2-4)上方固定有网孔圆盘(2-5)，网孔圆盘(2-5)上固定有搅拌叶(2-6)。
3.按照权利要求2所述的一种新型工业废水一体化处理装置，其特征在于：所述的搅拌叶(2-6)为一字形或S形搅拌叶，搅拌叶(2-6)上设有多个通孔。
说明书
一种新型工业废水一体化处理装置
技术领域：
本实用新型涉及一种新型工业废水一体化处理装置，属于工业废水处理技术领域。
背景技术：
工业废水是工业生产的伴生产物，工业废水的产生量较大，并含有大量各类有机污染物和可溶性盐类杂质，直接排放会对水体和周围环境造成严重危害，必须进行处理才能排放或回用。目前现有的污水处理设备多数存在面积庞大，耗费量高，机构复杂等缺点，且在污水处理设备中,如何保证好氧，厌氧反应的充分进行是关键，因此设计一种能充分进行好氧、厌氧反应且设备简单低耗能的处理设备成为亟需解决的问题。
发明内容：
针对上述问题，本实用新型要解决的技术问题是提供一种新型工业废水一体化处理装置。
本实用新型工业废水一体化处理装置,它包含厌氧池、好氧池、接触过滤池、MBR生物膜反应池、淤泥槽和环形进水管，厌氧池和好氧池内设置有填料，环形进水管设置在厌氧池内，好氧池的一侧设置有接触过滤池,接触过滤池的一侧设置有MBR生物膜反应池，且厌氧池、好氧池、接触过滤池和MBR生物膜反应池的底部设置有淤泥槽，环形进水管上对称设有多个沿逆时针方向分布的倾斜出水口，好氧池底部设有曝气管，曝气管上设有旋流曝气喷头。
作为优选，所述的旋流曝气喷头包括通气主管、分管、网孔圆盘、搅拌叶和均气网，通气主管与曝气管连通，通气主管上均匀分布有两个以上分管，分管为直角弯管,分管的管口上设有均气网，分管上方固定有网孔圆盘，网孔圆盘上固定有搅拌叶。
作为优选，所述的搅拌叶为一字形或S形搅拌叶，搅拌叶上设有多个通孔。
作为优选，所述的搅拌叶2-6还可以直接固定在通气主管2-3和分管2-4的上方。
作为优选，所述的旋流曝气喷头2能保证好氧池内氧气的充分供应，且能保证好氧池内微生物具有最大效益的有氧呼吸，提高了反应效率。
本实用新型的有益效果：它能克服现有技术的弊端，结构设计合理，整套设备占地面积小，能耗低，成本投资较少，且好氧池内旋流曝气喷头的特殊设计能保证好氧池内氧气的充分供应，且能保证好氧池内微生物具有最大效益的有氧呼吸，提高了污水的处理效率。
