申请日2016.07.20
公开(公告)日2017.01.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化集成污水处理装置,包括:AO法箱式处理设备、高级氧化气体发生设备、高级氧化气体处理设备和管路设备;所述管路设备依次连接所述AO法箱式处理设备、高级氧化气体发生设备和高级氧化气体处理设备;所述高级氧化气体发生设备和高级氧化气体处理设备连接;待处理的污水从所述管路设备依次通过所述AO法箱式处理设备和高级氧化气体处理设备,完成污水处理过程。基本上可以满足生活小区以及中小企业的废水处理要求,对国内企业来说,不失为一种合理的废水处理方法。
权利要求书
1.一种一体化集成污水处理装置,其特征在于,包括:
AO法箱式处理设备、高级氧化气体发生设备、高级氧化气体处理设备和管路设备;
所述管路设备依次连接所述AO法箱式处理设备、高级氧化气体发生设备和高级氧化气体处理设备;所述高级氧化气体发生设备和高级氧化气体处理设备连接。
2.根据权利要求1所述的一体化集成污水处理装置,其特征在于,所述AO法箱式处理设备还包括:
膜分离器,设置于生化反应池中。
3.根据权利要求2所述的一体化集成污水处理装置,其特征在于,所述AO法箱式处理设备还包括:
反洗模块,与所述膜分离器连接。
4.如权利要求2所述的一体化集成污水处理装置,其特征在于,所述AO法箱式处理设备还包括:
曝气模块,与所述膜分离器连接。
5.根据权利要求1所述的一体化集成污水处理装置,其特征在于,还包括:
控制设备,与所述AO法箱式处理设备、高级氧化气体发生设备、高级氧化气体处理设备和管路设备分别连接。
6.根据权利要求1所述的一体化集成污水处理装置,其特征在于,还包括:
锥形集泥结构,设置在所述一体化集成污水处理器的箱体内部,所述箱体外部为矩形结构,矩形底面直接与地面接触。
7.根据权利要求1所述的一体化集成污水处理装置,其特征在于,所述高级氧化气体发生设备,包括:
气源系统、控制系统、放电室和电源箱。
8.根据权利要求1所述的一体化集成污水处理装置,其特征在于,所述高级氧化气体处理设备,包括:
气体投加系统及反应接触罐。
说明书
一种一体化集成污水处理装置
技术领域
本实用新型涉及污水处理技术应用领域,尤其涉及一种一体化集成污水处理装置。
背景技术
随着现代化的进程加快,在生产生活中产生的废水也在逐年上升。国家开始大力建设污水处理工程,在使用和建设当中我们也发现了目前污水处理工程主要缺点:
(1)需要多个处理池、反应池,在水池的建设当中,不仅耗资大而占地面积非常广,且建设周期较长。
(2)对于难降解有机物处理效果不理想,处理后的水,水中小分子溶解物依然较多。
(3)目前生活污水工业废水大部分是通过管道,流进污水厂在污水处理厂进行集中式处理,这就造成污水处理厂处理量大、任务重、处理步骤繁杂、需要大量人员操作且处理效果不佳的问题。
(4)运行和维修成本高,且在重建或者改建过程中,可二次利用资源少。
发明内容
本实用新型实施例期望提供一种一体化集成污水处理装置,能够解决现有技术中的污水处理过程复杂、效果不理想的问题,同时,运行成本低,操作简单易用。
本实用新型实施例的技术方案是这样实现的:

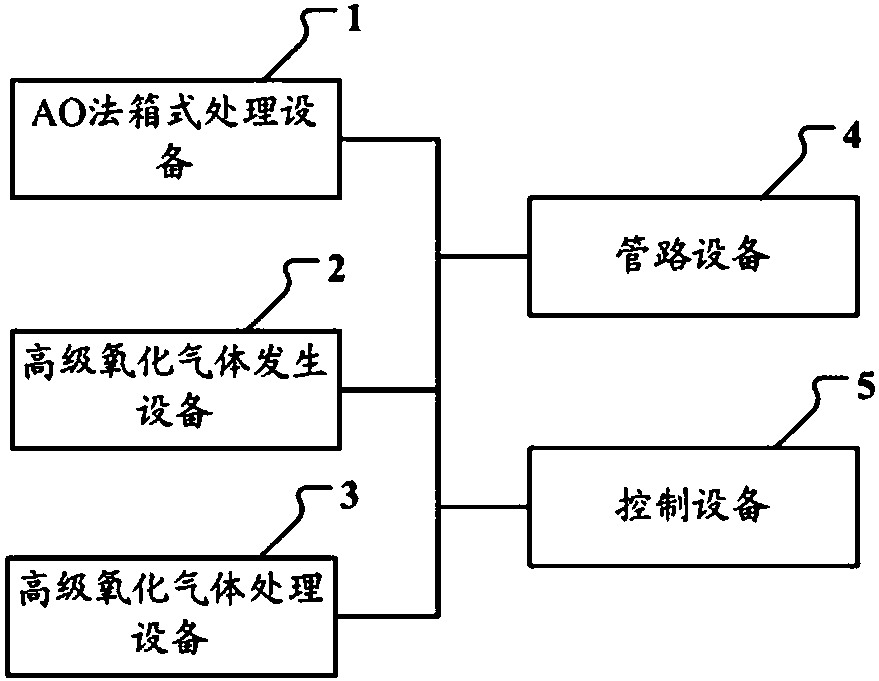

一种一体化集成污水处理装置,包括:
AO法箱式处理设备、高级氧化气体发生设备、高级氧化气体处理设备和管路设备;
所述管路设备依次连接所述AO法箱式处理设备、高级氧化气体发生设备和高级氧化气体处理设备;所述高级氧化气体发生设备和高级氧化气体处理设备连接;
待处理的污水从所述管路设备依次通过所述AO法箱式处理设备和高级氧化气体处理设备,完成污水处理过程。
所述AO法箱式处理设备还包括:
膜分离器,设置于生化反应池中,截留生化反应池中的活性污泥和大分子有机物质。
所述AO法箱式处理设备还包括:
反洗模块,与所述膜分离器连接,对所述膜分离器中的膜提供物理清洗,去除累积在膜表面和膜内部的污垢。
所述AO法箱式处理设备还包括:
曝气模块,与所述膜分离器连接,配合处理污水。
还包括:
控制设备,与所述AO法箱式处理设备、高级氧化气体发生设备、高级氧化气体处理设备和管路设备分别连接;控制所述AO法箱式处理设备、高级氧化气体发生设备、高级氧化气体处理设备和管路设备的工作。
还包括:
锥形集泥结构,设置在所述一体化集成污水处理器的箱体内部,所述箱体外部为矩形结构,矩形底面直接与地面接触。
所述高级氧化气体发生设备,包括:
气源系统、控制系统、放电室和电源箱;
气源由气源系统在控制系统作用下,进入与电源箱连接的放电室,通过放电室产生高级氧化气体后,输送高级氧化气体处理设备。
所述高级氧化气体处理设备,包括:
气体投加系统及反应接触罐;
所述反应罐内设置钛板曝气盘,由所述高级氧化气体发生设备产生的臭氧经钛板曝气盘在反应接触罐内进行曝气,使高级氧化气体与水体充分接触。
本实用新型实施例所提供的一体化集成污水处理装置,将多种污水处理的传统工艺组合在同一设备中,对所需去除的污染物成分,以及去除后的产物进行分析研究,确定最佳的去除工艺先后顺序,并且根据所需去除污染物的处理时间,计算设计罐体体积,及水流速度,使处理效果达到最优各设备之间达到高度匹配。每道工序及系统的设计以不影响处理效果为主,尽量减小所占空间,使布局合理化、且系统整体美观、结构紧凑。
