申请日2016.07.20
公开(公告)日2016.12.14
IPC分类号C02F11/12
摘要
本实用新型涉及一种高整合度纺织污泥处理组件，它包括多个处理罐、安装在所述处理罐上方的行走平台、固定在所述行走平台边缘处的安全围栏以及一端与所述行走平台相连接且另一端向下延伸的爬梯、与所述处理罐底部通过阀门相连通的出液管以及设置于所述处理罐下方且延伸至与其顶部相连通的蒸汽管，所述处理罐顶部安装有入料管且其侧壁开设有出料口，所述处理罐的侧壁还安装有可与所述出料口相密封的出料盖板。通过将行走平台、安全围栏、爬梯等整合在处理罐的上方，而将出液管和蒸汽管等设置于处理罐的下方，这样能够提高设备的整合度，提高空间的利用率，实现设备的科学布局。
权利要求书

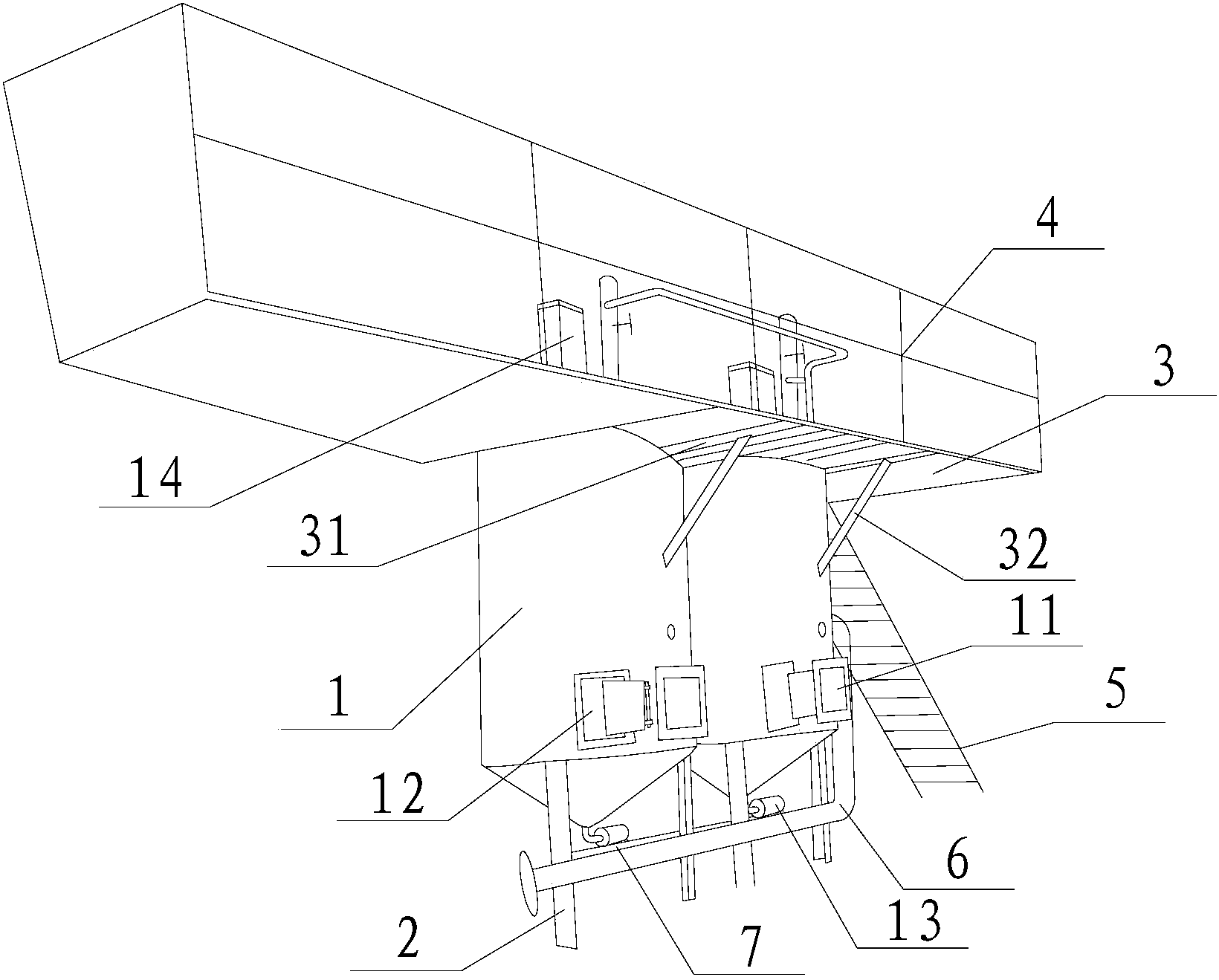

1.一种高整合度纺织污泥处理组件，其特征在于：它包括多个处理罐(1)、安装在所述处理罐(1)上方的行走平台(3)、固定在所述行走平台(3)边缘处的安全围栏(4)以及一端与所述行走平台(3)相连接且另一端向下延伸的爬梯(5)、与所述处理罐(1)底部通过阀门(13)相连通的出液管(7)以及设置于所述处理罐(1)下方且延伸至与其顶部相连通的蒸汽管(6)，所述处理罐(1)顶部安装有入料管(14)且其侧壁开设有出料口(11)，所述处理罐(1)的侧壁还安装有可与所述出料口(11)相密封的出料盖板(12)。
2.根据权利要求1所述的高整合度纺织污泥处理组件，其特征在于：所述行走平台(3)底面安装有相互平行且间隔设置的多根加强板(31)，所述处理罐(1)侧壁上固定有端部与所述加强板(31)相连接的支撑杆(32)。
3.根据权利要求1所述的高整合度纺织污泥处理组件，其特征在于：所述出料盖板(12)与所述处理罐(1)相枢轴连接。
4.根据权利要求1所述的高整合度纺织污泥处理组件，其特征在于：所述处理罐(1)底部安装有多根支撑脚(2)。
说明书
一种高整合度纺织污泥处理组件
技术领域
本实用新型涉及一种污泥处理组件，具体涉及一种高整合度纺织污泥处理组件。
背景技术
喷水织机是纺织业中常用的一种专用设备，在作业过程中需要有一定的清洁水进行喷射带动，每台织机日用水量一般在1.5-2吨之间，所产生的废水中主要含有油脂、胶状物、悬浮物、化学浆液、色度、微生物及有机物等，其废水的浓度约为COD500mg/l，pH约为6.5，SS为420mg/L左右，而且可生化性较差，属难处理的工业废水之一，这些废水在经过处理后会产生一定量的污泥。
随着污水处理规模的扩大及标准的提高，污泥产生量不断增加，加之过往积累下来的污泥，中国污泥处理处置成为污水处理领域一个重大问题。从污水处理厂产生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有诸如化学浆液、油脂等有机物，因此需要对这些污泥进行无害化处理，最终达到还田的效果，这就需要研发新的纺织污泥处理组件。现有的纺织污泥处理组件通常占据较大的空间，导致空间利用率低，增加了企业的生产成本。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种高整合度纺织污泥处理组件。
为达到上述目的，本实用新型采用的技术方案是：一种高整合度纺织污泥处理组件，它包括多个处理罐、安装在所述处理罐上方的行走平台、固定在所述行走平台边缘处的安全围栏以及一端与所述行走平台相连接且另一端向下延伸的爬梯、与所述处理罐底部通过阀门相连通的出液管以及设置于所述处理罐下方且延伸至与其顶部相连通的蒸汽管，所述处理罐顶部安装有入料管且其侧壁开设有出料口，所述处理罐的侧壁还安装有可与所述出料口相密封的出料盖板。
优化地，所述行走平台底面安装有相互平行且间隔设置的多根加强板，所述处理罐侧壁上固定有端部与所述加强板相连接的支撑杆。
优化地，所述出料盖板与所述处理罐相枢轴连接。
优化地，所述处理罐底部安装有多根支撑脚。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型高整合度纺织污泥处理组件，通过将行走平台、安全围栏、爬梯等整合在处理罐的上方，而将出液管和蒸汽管等设置于处理罐的下方，这样能够能够提高设备的整合度，提高空间的利用率，实现设备的科学布局。
