申请日2016.07.20
公开(公告)日2016.11.09
IPC分类号C02F9/14; C02F103/30
摘要
本发明公开了一种染料废水处理罐，包括罐体、排气管，所述罐体下面设置有撑脚，所述罐体外壁上设置有控制箱，所述罐体内部设置有曝气调节池，所述曝气调节池上设置有进水管，所述曝气调节池侧面设置有酸碱度检测计，所述曝气调节池内部设置有隔栏，所述隔栏旁边设置有氧化池，所述氧化池上面设置有所述排气管，所述氧化池内部设置有温度传感器，所述温度传感器旁边设置有加热管，所述加热管旁边设置有污水泵，所述污水泵旁边设置有混合反应池，所述混合反应池上面设置有加料管，所述混合反应池旁边设置有沉淀池。有益效果在于：占地面积小、投资少，方便中小型企业和个体户的使用，减少染料废水的排放。
权利要求书

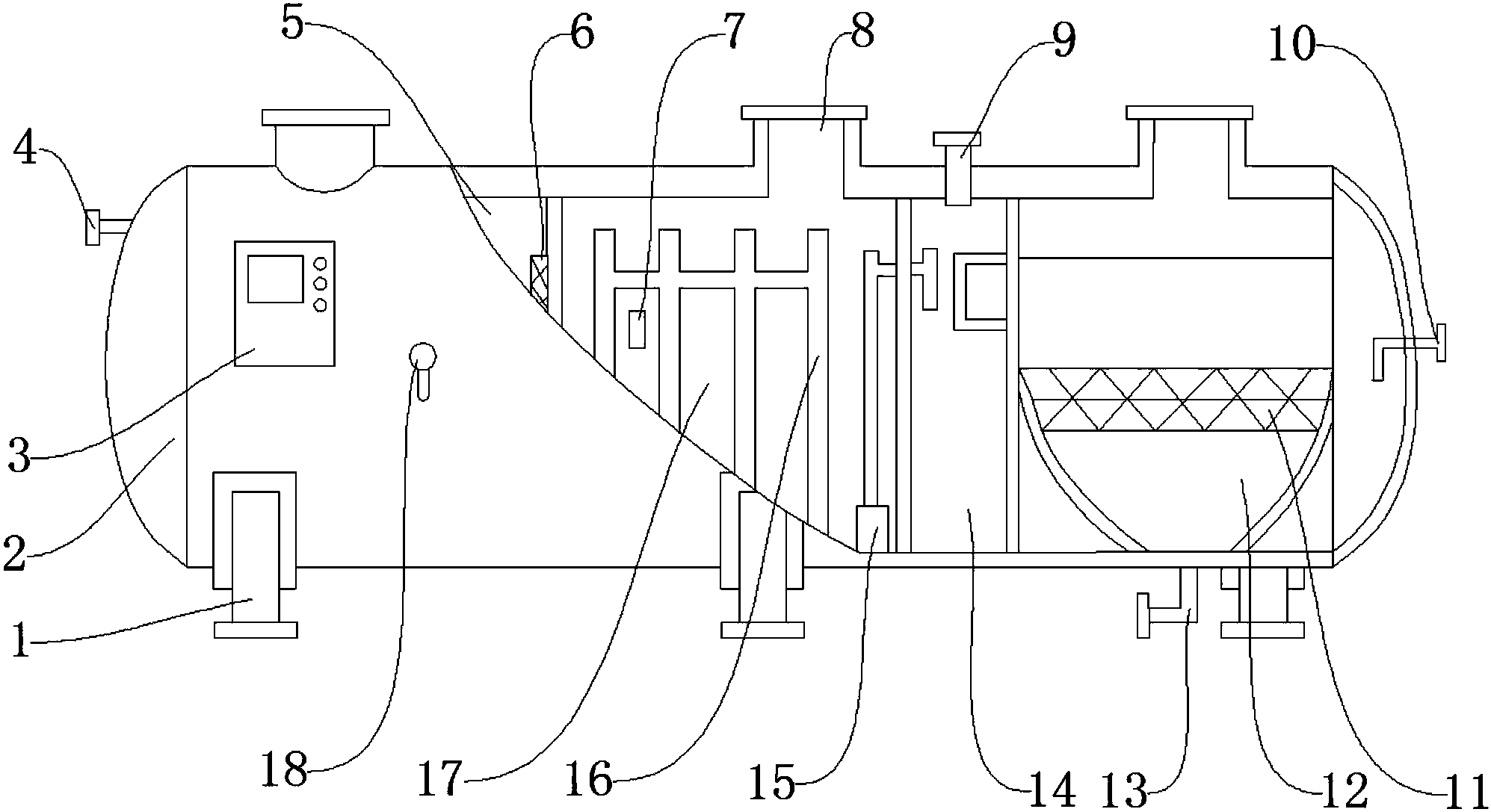

1.一种染料废水处理罐，其特征在于：包括罐体(2)、排气管(8)，所述罐体(2)下面设置有撑脚(1)，所述罐体(2)外壁上设置有控制箱(3)，所述罐体(2)内部设置有曝气调节池(5)，所述曝气调节池(5)上设置有进水管(4)，所述曝气调节池(5)侧面设置有酸碱度检测计(18)，所述曝气调节池(5)内部设置有隔栏(6)，所述隔栏(6)旁边设置有氧化池(17)，所述氧化池(17)上面设置有所述排气管(8)，所述氧化池(17)内部设置有温度传感器(7)，所述温度传感器(7)旁边设置有加热管(16)，所述加热管(16)旁边设置有污水泵(15)，所述污水泵(15)旁边设置有混合反应池(14)，所述混合反应池(14)上面设置有加料管(9)，所述混合反应池(14)旁边设置有沉淀池(12)，所述沉淀池(12)里面设置有活性炭(11)，所述沉淀池(12)侧面设置有消毒管(10)，所述沉淀池(12)下面设置有排污管(13)。
2.根据权利要求1所述的一种染料废水处理罐，其特征在于：所述撑脚(1)焊接在所述罐体(2)下面，所述控制箱(3)通过螺钉安装在所述罐体(2)侧面，所述曝气调节池(5)焊接在所述罐体(2)内部，所述进水管(4)焊接在所述曝气调节池(5)上面，所述酸碱度检测计(18)通过螺钉安装在所述曝气调节池(5)侧面。
3.根据权利要求1所述的一种染料废水处理罐，其特征在于：所述隔栏(6)通过螺栓安装在所述曝气调节池(5)和所述氧化池(17)中间，所述加热管(16)通过管箍安装在所述氧化池(17)内部，所述温度传感器(7)通过螺钉固定在所述氧化池(17)内部，所述排气管(8)焊接在所述氧化池(17)上部，所述污水泵(15)放置在所述氧化池(17)内部。
4.根据权利要求1所述的一种染料废水处理罐，其特征在于：所述混合反应池(14)和所述氧化池(17)之间设置有水管，所述加料管(9)焊接在所述混合反应池(14)上部，所述活性炭(11)通过卡槽安装在所述沉淀池(12)中部，所述消毒管(10)焊接在所述沉淀池(12)上面，所述排污管(13)焊接在所述沉淀池(12)底部。
说明书
一种染料废水处理罐
技术领域
本发明涉及染布污水处理设备领域，特别是涉及一种染料废水处理罐。
背景技术
纱线染色已有近千年的历史，长期以来均采用绞纱染色，直到1882年世界上才出现了第一个筒子染色，以后又出现了经轴染色。染布用的染料中含有多种化学物质，不能直接排放出来，需要经过处理，去除里面的色素等物质才能达到排放标准。申请号为201420276075.8的中国专利，公开了一种光阻染料废水处理系统，包括：第一超滤膜过滤器、混合反应槽、氧化设备以及第二超滤膜过滤器。第一超滤膜过滤器用以吸附过滤废水中的非水溶性颜料。混合反应槽以管道与第一超滤膜过滤器相连接。氧化设备以管道与该混合反应槽相连接，用以氧化废水中的水溶性染料。第二超滤膜过滤器以管道与该氧化设备相连接，用以过滤废水中的悬浮粒子。其中，混合反应槽包括入料区，用以注入化学试剂。上述专利存在操作繁琐、成本高的缺点，不适合大规模的推广应用。
发明内容
本发明的目的就在于为了解决上述问题而提供一种染料废水处理罐。
本发明通过以下技术方案来实现上述目的：
一种染料废水处理罐，包括罐体、排气管，所述罐体下面设置有撑脚，所述罐体外壁上设置有控制箱，所述罐体内部设置有曝气调节池，所述曝气调节池上设置有进水管，所述曝气调节池侧面设置有酸碱度检测计，所述曝气调节池内部设置有隔栏，所述隔栏旁边设置有氧化池，所述氧化池上面设置有所述排气管，所述氧化池内部设置有温度传感器，所述温度传感器旁边设置有加热管，所述加热管旁边设置有污水泵，所述污水泵旁边设置有混合反应池，所述混合反应池上面设置有加料管，所述混合反应池旁边设置有沉淀池，所述沉淀池里面设置有活性炭，所述沉淀池侧面设置有消毒管，所述沉淀池下面设置有排污管。
上述结构中，染布后的废水经过所述进水管进入所述曝气调节池后，所述控制箱根据所述酸碱度检测计的数值调节废水的酸碱度，经过所述隔栏过滤掉废水中大块漂浮物后进入所述氧化池，在好氧微生物的作用下把废水中的有机物分解为水和二氧化碳，所述氧化池内的废水自流到所述沉淀池内，包裹在细纱布内部的所述活性炭吸附走残留的染色剂，使废水达到排放标准。
为了净化废水，所述撑脚焊接在所述罐体下面，所述控制箱通过螺钉安装在所述罐体侧面，所述曝气调节池焊接在所述罐体内部，所述进水管焊接在所述曝气调节池上面，所述酸碱度检测计通过螺钉安装在所述曝气调节池侧面。
为了净化废水，所述隔栏通过螺栓安装在所述曝气调节池和所述氧化池中间，所述加热管通过管箍安装在所述氧化池内部，所述温度传感器通过螺钉固定在所述氧化池内部，所述排气管焊接在所述氧化池上部，所述污水泵放置在所述氧化池内部。
为了净化废水，所述混合反应池和所述氧化池之间设置有水管，所述加料管焊接在所述混合反应池上部，所述活性炭通过卡槽安装在所述沉淀池中部，所述消毒管焊接在所述沉淀池上面，所述排污管焊接在所述沉淀池底部。
本发明的有益效果在于：占地面积小、投资少，方便中小型企业和个体户的使用，减少染料废水的排放。
