申请日2016.05.07
公开(公告)日2016.10.12
IPC分类号C02F1/00; C02F1/52; B08B1/04
摘要
本实用新型涉及一种市政用污水处理设备，其技术方案是：分离沉淀罐上设有进液口和出液管，所述的分离沉淀罐的底部设有催化剂进口，分离沉淀罐的底部固定加热器，所述的分离沉淀罐的内部固定连接分离杆，分离杆的顶部连接电机，所述的出液管通过水泵连接储液箱;所述的分离杆包括搅拌轴、第一搅拌叶片、第二搅拌叶片、第三搅拌叶片，在搅拌轴的上部安装有第一搅拌叶片，在搅拌轴的中部安装有第二搅拌叶片，在搅拌轴的下部安装有第三搅拌叶片，搅拌轴上固定清洁杆，所述的第一搅拌叶片与第二搅拌叶片之间设有清洁杆，第二搅拌叶片与第三搅拌叶片之间设有清洁杆;本实用新型的有益效果是：结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果。
权利要求书

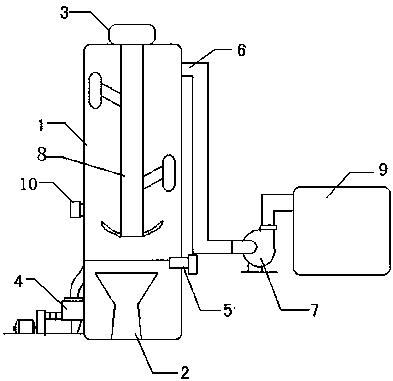

1.一种市政用污水处理设备，其特征是：包括分离沉淀罐、加热器、电机、催化剂进口、沉淀渣出口、出液管、水泵、分离杆、储液箱、进液口，分离沉淀罐上设有进液口和出液管，所述的分离沉淀罐的底部设有催化剂进口，分离沉淀罐的底部固定加热器，所述的分离沉淀罐的内部固定连接分离杆，分离杆的顶部连接电机，所述的出液管通过水泵连接储液箱;所述的分离杆包括搅拌轴、第一搅拌叶片、第二搅拌叶片、第三搅拌叶片，在搅拌轴的上部安装有第一搅拌叶片，在搅拌轴的中部安装有第二搅拌叶片，在搅拌轴的下部安装有第三搅拌叶片，搅拌轴上固定清洁杆，所述的第一搅拌叶片与第二搅拌叶片之间设有清洁杆，第二搅拌叶片与第三搅拌叶片之间设有清洁杆。
2.根据权利要求1所述的一种市政用污水处理设备，其特征是：所述的清洁杆包括包括上刮刀和下刮刀，所述的上刮刀和下刮刀之间设有清洁毛刷，所述的清洁杆与搅拌轴之间设有伸缩弹簧。
说明书
一种市政用污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种市政用污水处理设备。
背景技术
目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重;目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这类工业废水外排将对人类的生存环境造成越来越严重的污染;目前工业上处理固液分离的装置一般是采用沉降法，但是这种方式存在下列缺点：1)不仅固液分离的不干净，而且分离效率较低，2)长期使用后，固液分离装置的壳体内将产生水垢，清理较为困难。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种市政用污水处理设备。
其技术方案是：包括分离沉淀罐、加热器、电机、催化剂进口、沉淀渣出口、出液管、水泵、分离杆、储液箱、进液口，分离沉淀罐上设有进液口和出液管，所述的分离沉淀罐的底部设有催化剂进口，分离沉淀罐的底部固定加热器，所述的分离沉淀罐的内部固定连接分离杆，分离杆的顶部连接电机，所述的出液管通过水泵连接储液箱;所述的分离杆包括搅拌轴、第一搅拌叶片、第二搅拌叶片、第三搅拌叶片，在搅拌轴的上部安装有第一搅拌叶片，在搅拌轴的中部安装有第二搅拌叶片，在搅拌轴的下部安装有第三搅拌叶片，搅拌轴上固定清洁杆，所述的第一搅拌叶片与第二搅拌叶片之间设有清洁杆，第二搅拌叶片与第三搅拌叶片之间设有清洁杆。
所述的清洁杆包括包括上刮刀和下刮刀，所述的上刮刀和下刮刀之间设有清洁毛刷，所述的清洁杆与搅拌轴之间设有伸缩弹簧。
本实用新型的有益效果是：结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果，防止污水处理过程中造成的对处理器本体内部的结垢问题，有效清除了处理器本体内部的结垢，臭气排放过程中减少对空气的污染。
