申请日2017.10.11
公开(公告)日2018.02.23
IPC分类号C02F9/14
摘要
本发明公开了一种节能环保的城市生活污水处理装置，其结构包括支撑底座、污水处理壳体、法兰盘、蒸发通道、入水管道、厌氧酸化池、污水流入管、第一好氧池、隔离板、第二好氧池、回流污泥器、流出管，支撑底座与污水处理壳体侧边相焊接，污水处理壳体通过入水管道与法兰盘相连接，污水处理壳体顶部设有蒸发通道，污水处理壳体内设有厌氧酸化池，厌氧酸化池通过污水流入管与第一好氧池相连接，第一好氧池通过隔离板与第二好氧池相连接，本发明一种节能环保的城市生活污水处理装置具有一个设置在内部的独立回流污泥器，提高了污水处理的工作效率，在对生活污水的处理上更为高效实用。
权利要求书

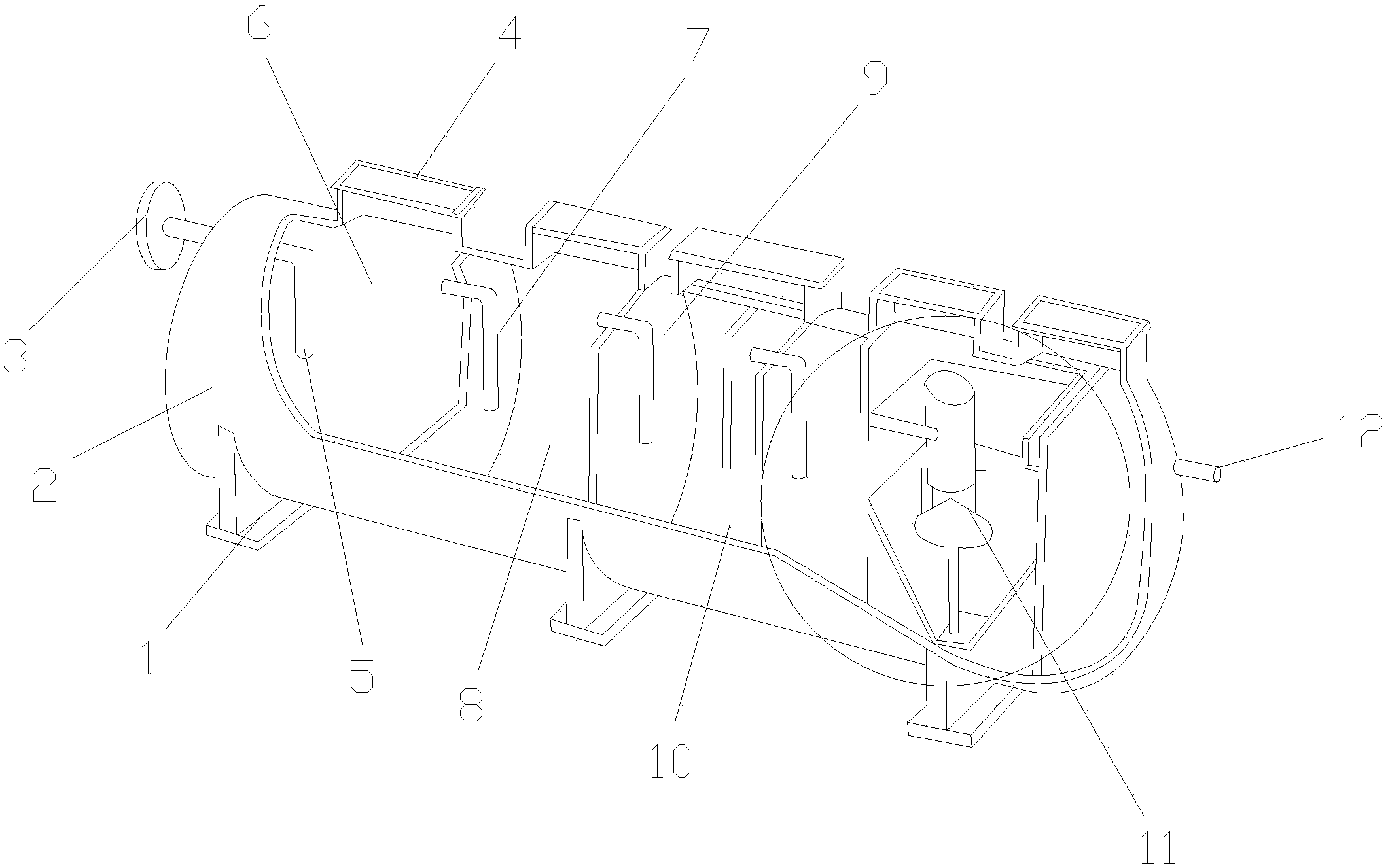

1.一种节能环保的城市生活污水处理装置，其特征在于：其结构包括支撑底座(1)、污水处理壳体(2)、法兰盘(3)、蒸发通道(4)、入水管道(5)、厌氧酸化池(6)、污水流入管(7)、第一好氧池(8)、隔离板(9)、第二好氧池(10)、回流污泥器(11)、流出管(12)，所述支撑底座(1)与污水处理壳体(2)侧边相焊接，所述污水处理壳体(2)通过入水管道(5)与法兰盘(3)相连接，所述污水处理壳体(2)顶部设有蒸发通道(4)，所述污水处理壳体(2)内设有厌氧酸化池(6)，所述厌氧酸化池(6)通过污水流入管(7)与第一好氧池(8)相连接，所述第一好氧池(8)通过隔离板(9)与第二好氧池(10)相连接，所述污水处理壳体(2)内设有第一好氧池(8)、隔离板(9)、第二好氧池(10)、回流污泥器(11)，所述回流污泥器(11)包括连接杆件(1101)、沉淀管道(1102)、锁定杆(1103)、回流阻隔器(1104)、连接板(1105)，所述连接杆件(1101)与沉淀管道(1102)相焊接，所述沉淀管道(1102)侧边与锁定杆(1103)为一体化结构，所述锁定杆(1103)底部与回流阻隔器(1104)通过螺丝连接，所述回流阻隔器(1104)底部与连接板(1105)相连接。
2.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述蒸发通道(4)共有五组底部分别与污水处理壳体(2)垂直焊接。
3.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述污水处理壳体(2)内部与隔离板(9)相焊接，所述隔离板(9)与污水流入管(7)相连接。
4.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述污水处理壳体(2)末端与流出管(12)为一体化结构。
5.根据权利要求1所述的一种节能环保的城市生活污水处理装置，其特征在于：所述法兰盘(3)直径为20CM，厚度为2CM。
说明书
一种节能环保的城市生活污水处理装置
技术领域
本发明是一种节能环保的城市生活污水处理装置，属于节能环保领域。
背景技术
面对地球生态环境日益恶化、资源日益短缺的现实，我们应该清醒地认识到：拯救地球、保护环境、节约能源，是我们共同的责任。
现有技术公开了申请号为：201320450661.5的一种城市生活污水处理及综合利用装置，可有效解决对生活污水的处理及综合利用的问题，其解决的技术方案是，包括污水处理器、洗菜池和座便器，污水处理器是由外壳、上盖和外壳内横向放置的隔离网、过滤器构成，上盖经转动装置装在外壳上口部，构成密封结构，隔离网置于过滤器上面的外壳内，隔离网上面的外壳上装有进水管，进水管经第一三通管分别与洗菜池、洗衣机相连通，外壳下部侧面上有出水管，并经第二三通管分别与座便器的水箱和放水管相连通，放水管经第三三通管分别与喷淋头、出水管相连通，但是该现有技术无法通过内置的独立结构对污泥进行清理回流处理，工作效率较低，实用性较差。
发明内容
针对现有技术存在的不足，本发明目的是提供一种节能环保的城市生活污水处理装置，以解决的现有污水处理装置无法通过内置的独立结构对污泥进行清理回流处理，工作效率较低，实用性较差的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种节能环保的城市生活污水处理装置，其结构包括支撑底座、污水处理壳体、法兰盘、蒸发通道、入水管道、厌氧酸化池、污水流入管、第一好氧池、隔离板、第二好氧池、回流污泥器、流出管，所述支撑底座与污水处理壳体侧边相焊接，所述污水处理壳体通过入水管道与法兰盘相连接，所述污水处理壳体顶部设有蒸发通道，所述污水处理壳体内设有厌氧酸化池，所述厌氧酸化池通过污水流入管与第一好氧池相连接，所述第一好氧池通过隔离板与第二好氧池相连接，所述污水处理壳体内设有第一好氧池、隔离板、第二好氧池、回流污泥器，所述回流污泥器包括连接杆件、沉淀管道、锁定杆、回流阻隔器、连接板，所述连接杆件与沉淀管道相焊接，所述沉淀管道侧边与锁定杆为一体化结构，所述锁定杆底部与回流阻隔器通过螺丝连接，所述回流阻隔器底部与连接板相连接。
进一步地，所述蒸发通道共有五组底部分别与污水处理壳体垂直焊接。
进一步地，所述污水处理壳体内部与隔离板相焊接，所述隔离板与污水流入管相连接。
进一步地，所述污水处理壳体末端与流出管为一体化结构。
进一步地，所述法兰盘直径为20CM，厚度为2CM。
进一步地，所述污水处理壳体采用铝合金材质，硬度高且重量轻。
进一步地，所述支撑底座采用合金钢材质，硬度较高不易弯折损坏。
有益效果
本发明一种节能环保的城市生活污水处理装置具有一个设置在内部的独立回流污泥器，提高了污水处理的工作效率，在对生活污水的处理上更为高效实用。
