申请日2017.10.10
公开(公告)日2018.01.16
IPC分类号E02F5/28; E02F7/00; C02F11/00; C02F11/12
摘要
本发明公开了一种简易集成式河道污泥处理装置，包括门型支架、支撑板、破碎机构、浓缩机构和输送机构，所述门型支架上吊装有可在横梁上左、右移动的打捞机构，所述打捞机构包括伸缩杆和设置在伸缩杆底部的捞泥爪，所述支撑板活动设置在门型支架的中间，所述破碎机构设置在支撑板上捞泥爪的下方，其内部设置有破碎腔以及与破碎腔通过滤板隔开并设置在破碎腔底部的过滤腔，所述浓缩机构包括依次相连的初滤组件和挤压组件，所述过滤腔通过排泥管通向初滤组件，所述输送机构的前端与挤压机构的相连，后端直接伸向支撑板的外侧。本发明结构简单，功能齐全，运动灵活性好，提高了清淤效率，避免造成资源的浪费，适用于多种河道沟渠的清淤工作。
权利要求书

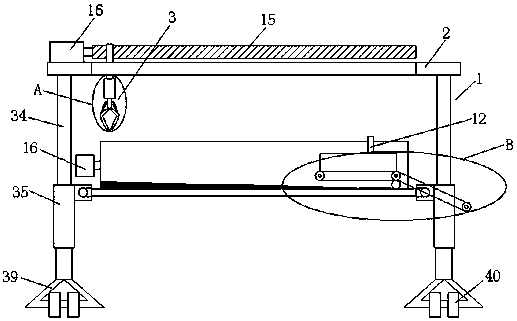

1.一种简易集成式河道污泥处理装置，其特征在于：包括：
门型支架，所述门型支架上的横梁上吊装有可在横梁上左、右移动的打捞机构，所述打捞机构包括伸缩杆和设置在伸缩杆底部的捞泥爪;
支撑板，所述支撑板可前后活动地设置在门型支架的中间;
破碎机构，所述破碎机构设置在支撑板上捞泥爪的下方，其内部设置有破碎腔以及与破碎腔通过滤板隔开并设置在破碎腔底部的过滤腔;
浓缩机构，所述浓缩机构包括依次相连的初滤组件和挤压组件，所述过滤腔通过排泥管通向初滤组件;
输送机构，所述输送机构的前端与挤压机构的相连，后端直接伸向支撑板的外侧。
2.根据权利要求1所述的简易集成式河道污泥处理装置，其特征在于：所述门型支架的横梁上设置有条形通孔，条形通孔的上方设置有滚珠丝杠，打捞机构穿过条形通孔连接在滚珠丝杠的滚珠螺母上;
所述滚珠丝杠的端部连接有驱动机构。
3.根据权利要求1所述的简易集成式河道污泥处理装置，其特征在于：所述捞泥爪包括一对铰接在伸缩杆底端的爪瓣，所述爪瓣的外侧连接有液压缸，爪瓣的底端设置插刀;
所述液压缸的底座铰接在伸缩杆的下端，液压缸的活塞杆端部与爪瓣的外侧铰接。
4.根据权利要求1所述的简易集成式河道污泥处理装置，其特征在于：所述破碎腔内设置有外壁上带有多个切割刀的破碎辊，所述过滤腔设置在破碎腔的下方，且其底部为倾斜底板，所述排泥管的一端设置在倾斜底板偏低的一侧。
5.根据权利要求1所述的简易集成式河道污泥处理装置，其特征在于：所述初滤组件包括呈三角形分布的一个初滤主动辊和两个初滤导向辊，以及绕在其外侧的布料网袋;
所述初滤组件的上表面为倾斜设置，初滤主动辊的高度高于两个初滤导向辊的高度。
6.根据权利要求5所述的简易集成式河道污泥处理装置，其特征在于： 所述挤压组件包括一个挤压辊、一个挤压主动辊和多个挤压导向辊，以及绕在挤压主动辊和挤压导向辊上的挤压带，所述挤压辊设置在挤压带的上方，挤压导向辊设置在挤压辊的后侧;
挤压导向辊位于挤压辊后侧的部分上方呈倾斜设置。
7.根据权利要求1所述的简易集成式河道污泥处理装置，其特征在于：所述输送机构包括三个传动辊以及缠绕在传动辊上的输送带，传动辊分别设置在浓缩机构前侧的两端以及支撑板的右侧;
位于支撑板一侧的传动辊的高度低于其余两个传动辊的高度;
位于浓缩机构前侧右端的传动辊的底侧设置有导向传动辊，输送带穿过该传动辊和导向传动辊缠绕在三个传动辊上。
8.根据权利要求1所述的简易集成式河道污泥处理装置，其特征在于：所述门型支架的横梁两侧为平行的两支杆，支杆的中间为主杆，其上、下均为伸缩结构。
9.根据权利要求8所述的简易集成式河道污泥处理装置，其特征在于：所述支撑板通过其两侧的滑动机构设置在两主杆之间，所述滑动机构包括滑动槽和设置在其内部前端的电动推杆、后端的滑块，所述滑动槽的后端外侧固定在主杆内侧，所述滑块固定连接在支撑板的侧边后端。
10.根据权利要求8所述的简易集成式河道污泥处理装置，其特征在于：所述支杆的底部设置有三角形支架，三角形支架的底部设置有一对行走轮。
说明书
一种简易集成式河道污泥处理装置
技术领域
本发明涉及一种简易集成式河道污泥处理装置，适用河道污泥处理技术领域。
背景技术
城市市政几处设施是建设城市物质文明和精神文明的重要保证，城市市政几处设施是城市发张的基础，是持续地保持城市可持续发展的一个关键性的设施，它主要由交通、给水、排水、燃气、环卫、供电、通信、防灾、园林绿化等各项工程系统构成;其中给水排水涉及到的工程就是城市河道沟渠，城市河道沟渠主要用于城市内的给水排水，城市河道沟渠对城市生态环境和人们日常生活起着重要作用，但是由于城市河道沟渠宽度不长和河水流速平缓，经过一段时间后城市河道沟渠底面就会出现污泥堆积，如果长时间不进行清淤处理，就会造成河道堵塞、河水上涨和水质变差的现行。
目前对于小型城市河道沟渠清淤处理多采用人工清淤，对于中大型城市河道沟渠清淤采用工程机械处理，人工清淤效率低、费时费力，而传统的河道清淤工程机械结构复杂，功能单一，运动灵活性差，容易造成资源的浪费。
发明内容
本发明提供一种简易集成式河道污泥处理装置，结构简单，功能齐全，运动灵活性好，提高了清淤效率，避免造成资源的浪费，适用于多种河道沟渠的清淤工作。
本发明解决上述技术问题采取的技术方案是：一种简易集成式河道污泥处理装置，包括：
门型支架，所述门型支架上的横梁上吊装有可在横梁上左、右移动的打捞机构，所述打捞机构包括伸缩杆和设置在伸缩杆底部的捞泥爪;
支撑板，所述支撑板可前后活动地设置在门型支架的中间;
破碎机构，所述破碎机构设置在支撑板上捞泥爪的下方，其内部设置有破碎腔以及与破碎腔通过滤板隔开并设置在破碎腔底部的过滤腔;
浓缩机构，所述浓缩机构包括依次相连的初滤组件和挤压组件，所述过滤腔通过排泥管通向初滤组件;
输送机构，所述输送机构的前端与挤压机构的相连，后端直接伸向支撑板的外侧。
进一步，所述门型支架的横梁上设置有条形通孔，条形通孔的上方设置有滚珠丝杠，打捞机构穿过条形通孔连接在滚珠丝杠的滚珠螺母上;
所述滚珠丝杠的端部连接有驱动机构。
进一步，所述捞泥爪包括一对铰接在伸缩杆底端的爪瓣，所述爪瓣的外侧连接有液压缸，爪瓣的底端设置插刀;
所述液压缸的底座铰接在伸缩杆的下端，液压缸的活塞杆端部与爪瓣的外侧铰接。
进一步，所述破碎腔内设置有外壁上带有多个切割刀的破碎辊，所述过滤腔设置在破碎腔的下方，且其底部为倾斜底板，所述排泥管的一端设置在倾斜底板偏低的一侧。
进一步，所述初滤组件包括呈三角形分布的一个初滤主动辊和两个初滤导向辊，以及绕在其外侧的布料网袋;
所述初滤组件的上表面为倾斜设置，初滤主动辊的高度高于两个初滤导向辊的高度。
进一步，所述挤压组件包括一个挤压辊、一个挤压主动辊和多个挤压导向辊，以及绕在挤压主动辊和挤压导向辊上的挤压带，所述挤压辊设置在挤压带的上方，挤压导向辊设置在挤压辊的后侧;
挤压导向辊位于挤压辊后侧的部分上方呈倾斜设置。
进一步，所述输送机构包括三个传动辊以及缠绕在传动辊上的输送带，传动辊分别设置在浓缩机构前侧的两端以及支撑板的右侧;
位于支撑板一侧的传动辊的高度低于其余两个传动辊的高度;
位于浓缩机构前侧右端的传动辊的底侧设置有导向传动辊，输送带穿过该传动辊和导向传动辊缠绕在三个传动辊上。
进一步，所述门型支架的横梁两侧为平行的两支杆，支杆的中间为主杆，其上、下均为伸缩结构。
进一步，所述支撑板通过其两侧的滑动机构设置在两主杆之间，所述滑动机构包括滑动槽和设置在其内部前端的电动推杆、后端的滑块，所述滑动槽的后端外侧固定在主杆内侧，所述滑块固定连接在支撑板的侧边后端。
进一步，所述支杆的底部设置有三角形支架，三角形支架的底部设置有一对行走轮。
采用了上述技术方案后，本发明将打捞机构、破碎装置、浓缩机构和输送机构集于一体，结构简单，其中打捞机构可以快速地将污泥从河道的底部取出，破碎机构对污泥中水草、垃圾进行破碎处理，可以将污泥中大型固体进行粉碎，方便对污泥进行浓缩，提高浓缩的效率和效果，双级浓缩设备可以提高浓缩的质量，保证污泥浓缩后的干燥性，方便污泥的下一步处理，输送机构可以直接将浓缩后的污泥输送至河道外侧， 功能齐全，并且运动灵活性高，可适用于不同的河道污泥处理中，提高了清淤效率，降低了资源的浪费。
