申请日2017.10.0
公开(公告)日2018.02.23
IPC分类号C02F9/08; C02F11/12; F23G5/04; F23G5/033
摘要
本发明公开了一种带造粒机的正弦辊筒式城市废水垃圾处理装置，包括污水大槽、焚烧炉、逆流干燥塔、卧式螺旋离心机和正弦辊筒，城市废水管连接废水缓冲槽，缓冲槽内设有格栅捞渣机，格栅捞渣机经输送连接离心脱水机，废水缓冲槽经污水管、污水泵连接污水大槽进口，污水大槽内适量设置搅拌装置和正弦超声波激振搅拌器，锥底通过管道连接罗茨风机、底阀和泥浆泵，泥浆泵依次连接卧式螺旋离心机、螺旋闭风进料机和逆流干燥塔，干燥塔右上部设有尾气管，焚烧炉出灰口依次连接缓冲槽和造粒机，本发明的正弦辊筒和正弦超声波激振搅拌器都具有鲜明特点，能可靠协同完成城市废水及垃圾的处理。
权利要求书

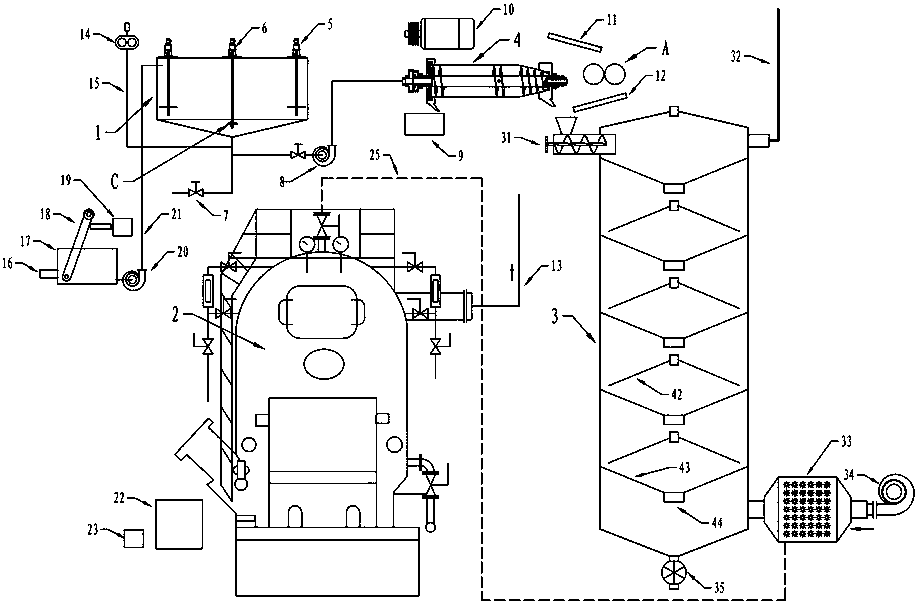

1.一种带造粒机的正弦辊筒式城市废水垃圾处理装置，包括污水大槽、焚烧炉、逆流干燥塔、卧式螺旋离心机和正弦辊筒，其特征在于：城市废水管与废水缓冲槽进口连接，废水缓冲槽内设有格栅捞渣机，格栅捞渣机出料口经输送连接离心脱水机，废水缓冲槽出口经污水管、污水泵连接污水大槽进口，污水大槽内适量设置搅拌装置，其中部设置电机与机座并通过轴连接下部正弦超声波激振搅拌器，搅拌装置下部的搅拌器与正弦超声波激振搅拌器根据需要设置端部轴套并都能进行调速控制，污水大槽底部呈锥形，锥底正对盖形正弦超声波激振搅拌器，锥底通过管道连接底阀，锥底也通过管道、空气输送管道连接罗茨风机出口，锥底还通过管道、阀门、泥浆泵连接卧式螺旋离心机进口，卧式螺旋离心机通过皮带连接电机，卧式螺旋离心机出液口连接水槽，卧式螺旋离心机出渣口连接螺旋闭风进料机进料口，输送槽依次连接正弦辊筒、输送槽和螺旋闭风进料机进料口，正弦辊筒表面为连续正弦曲面，螺旋闭风进料机出料口连接逆流干燥塔左上部，逆流干燥塔内部设有层叠筛状锥斗、锥盘，锥盘直径略大于锥斗，且锥盘底部有电控料门，逆流干燥塔右上部设有尾气管，鼓风机出风口经蒸汽翅片热风机与逆流干燥塔下部连接，逆流干燥塔底部连接闭风出料机，经输送连接焚烧炉进料口，蒸汽翅片热风机经蒸汽管道连接焚烧炉蒸汽出口，焚烧炉出灰口依次连接缓冲槽和造粒机;正弦超声波激振搅拌器的结构为球盖形，且球盖边缘为流畅的连续正弦曲线，从球盖中心向边缘有波峰、波谷逐步扩大连续发散特征。
说明书
带造粒机的正弦辊筒式城市废水垃圾处理装置
技术领域
本发明涉及一种带造粒机的正弦辊筒式城市废水垃圾处理装置。
背景技术
当前城市水污染问题非常严重，在水污染防治处理方面存在很大的需求。目前在污水处理和水资源重复利用的领域，发展水平较低，基础设施薄弱，与发达国家相比还有较大差距。
生活垃圾处理现阶段主要是以卫生填埋为主，占处理量的78%左右，而且垃圾分类细分不强，没有形成较有效地循环利用的路线。生活垃圾处理处于较初级阶段，从源头到最终的处理有很多需要规范的地方，如分类、循环利用、处理方式等。现阶段主要是针对已产生垃圾的处理，而且处理的方式相对较单一，主要是卫生填埋的方式，由于分类不细化，导致资源的回收利用率非常的低。
城市生活废水及垃圾已经成为重大污染源的组成部分。对城市生活废水及垃圾进行低能耗高效处理具有特别重要的意义。
发明内容
本发明要解决的技术问题就是克服现有技术的不足，提供一种带造粒机的正弦辊筒式城市废水垃圾处理装置。
为克服现有技术的不足，本发明采取以下技术方案：
一种带造粒机的正弦辊筒式城市废水垃圾处理装置，包括污水大槽、焚烧炉、逆流干燥塔、卧式螺旋离心机和正弦辊筒，其特征在于：城市废水管与废水缓冲槽进口连接，废水缓冲槽内设有格栅捞渣机，格栅捞渣机出料口经输送连接离心脱水机，废水缓冲槽出口经污水管、污水泵连接污水大槽进口，污水大槽内适量设置搅拌装置，其中部设置电机与机座并通过轴连接下部正弦超声波激振搅拌器，搅拌装置下部的搅拌器与正弦超声波激振搅拌器根据需要设置端部轴套并都能进行调速控制，污水大槽底部呈锥形，锥底正对盖形正弦超声波激振搅拌器，锥底通过管道连接底阀，锥底也通过管道、空气输送管道连接罗茨风机出口，锥底还通过管道、阀门、泥浆泵连接卧式螺旋离心机进口，卧式螺旋离心机通过皮带连接电机，卧式螺旋离心机出液口连接水槽，卧式螺旋离心机出渣口连接螺旋闭风进料机进料口，输送槽依次连接正弦辊筒、输送槽和螺旋闭风进料机进料口，正弦辊筒表面为连续正弦曲面，螺旋闭风进料机出料口连接逆流干燥塔左上部，逆流干燥塔内部设有层叠筛状锥斗、锥盘，锥盘直径略大于锥斗，且锥盘底部有电控料门，逆流干燥塔右上部设有尾气管，鼓风机出风口经蒸汽翅片热风机与逆流干燥塔下部连接，逆流干燥塔底部连接闭风出料机，经输送连接焚烧炉进料口，蒸汽翅片热风机经蒸汽管道连接焚烧炉蒸汽出口，焚烧炉出灰口依次连接缓冲槽和造粒机;正弦超声波激振搅拌器的结构为球盖形，且球盖边缘为流畅的连续正弦曲线，从球盖中心向边缘有波峰、波谷逐步扩大连续发散特征。
城市废水通过城市废水管输送首先经格栅捞渣机截留较大垃圾杂质，并提升输送进入离心脱水机脱水，预脱水的垃圾去逆流干燥塔进行深度脱水干燥便于焚烧炉的焚化操作;经格栅捞渣机粗滤后的废水流入废水缓冲槽，经污水泵通过管道输入污水大槽，污水大槽内适量设置搅拌装置，其中部设置电机与机座并通过轴带动下部正弦超声波激振搅拌器高速旋转，搅拌装置与正弦超声波激振搅拌器根据需要设置端部轴套并都能进行调速控制，污水大槽底部呈锥形，锥底正对盖形正弦超声波激振搅拌器，锥底管道连接罗茨风机、底阀、泥浆泵，泥浆泵进口设置阀门控制，工作时开启搅拌装置、正弦超声波激振搅拌器及罗茨风机、完成药剂加入与爆气操作，盖形正弦超声波激振搅拌器高速旋转显然能产生类似超声波的空化效应，结合强离心作用及罗茨风机大量空气的鼓入，产生异常复杂的污水作用与混合效果，操作完毕再实施静置沉降;静置沉降完毕，就可启动泥浆泵通过管道输送污水大槽底部沉积泥浆去卧式螺旋离心机进行连续固液分离，离心机左侧大端输出经过净化的水通过水槽缓冲排放，右侧小端输出的脱水污泥输入螺旋闭风进料机进料口，污水大槽底部泥浆水输出处理完毕，较清澈的上部水就能直接排放;城市垃圾则通过输送槽导入正弦辊筒进行强对碾挤压实现均化、破碎处理，使其便于干燥处理，再经输送槽输入进料口，合并脱水污泥、脱水垃圾进入逆流干燥塔进行逆流干燥操作，干燥机底部通过闭风出料机输出干燥垃圾，垃圾经输送去焚烧炉进行焚化操作。焚烧炉通过阀门、蒸气管道控制蒸汽输送到逆流干燥塔的蒸汽翅片热风机提供干燥热源。焚烧炉输出的焚烧残留物通过缓冲槽暂存、造粒机造粒成型，作为农作物、草场、森林树木肥料使用。焚化尾气通过锅炉尾气管排出进行后续处理。
逆流干燥塔上部有螺旋闭风进料机及尾气管，内部有层叠筛状锥斗、锥盘，锥盘直径略大于锥斗，且锥盘底部有电控门，锥斗、锥盘能受控振动配合电控门开闭便于物料扩散、停留干燥也能逐层向下运动，这样物料能与上升热气流构成逆流接触传热、传质实现逆流干燥，湿热尾气由尾气管排出，干燥物料则通过闭风出料机输出，经输送去焚烧炉进行焚化操作。鼓风机鼓入空气经蒸汽翅片热风机加热为高温空气由下向上穿过干燥塔。
处理装置能连续进行城市废水及垃圾的处理，便于城市生活废物垃圾的高效干燥、焚化、实现降解。
与现有技术相比，本发明的有益效果还在于：
正弦辊筒物料咬入连续可靠、挤压搓碾垃圾均化功能卓越，同时能耗也特别低;
机械超声波激振搅拌器在液相中通过动力机构带动能高速调速旋转，产生类似超声波的强空化效应，协同离心作用、罗茨风机鼓气、扩散爆气作用，促进污水处理混合便于后续静置杂质沉降、积聚。
以上两项措施都具有鲜明特点，能可靠协同完成城市废水及垃圾的处理，具有完全意想不到的工作原理与效果，同时设计方案也具有极强的创造性和良好的推广应用前景。
