申请日2017.09.29
公开(公告)日2017.12.29
IPC分类号C02F9/04; C02F103/30
摘要
本发明涉及一种纺织污水处理净化系统，包括依次管道连接的纤维过滤筒、沉淀池、反应池，所述纤维过滤筒内具有倒钩过滤网，倒钩过滤网分布若干倒钩体，倒钩体的凹面朝向纤维过滤筒的进水端，所述沉淀池内设置有冷凝片，所述反应池内填充有酸碱中和液。与现有技术相比，本发明的一种纺织污水处理净化系统，通过对纺织污水中纺织纤维、固体颗粒或油脂、酸碱度三个方面分层进行过滤和净化，有效对纺织污水进行排放前处理，降低对环境的污染，也不会产生二次污染。
权利要求书

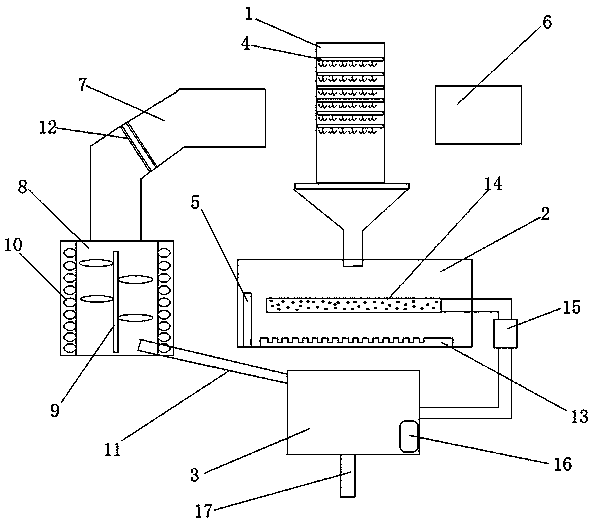

1.一种纺织污水处理净化系统，其特征在于：包括依次管道连接的纤维过滤筒(1)、沉淀池(2)、反应池(3)，所述纤维过滤筒(1)内具有倒钩过滤网(4)，倒钩过滤网(4)分布若干倒钩体，倒钩体的凹面朝向纤维过滤筒(1)的进水端，所述沉淀池(2)内设置有冷凝片(5)，所述反应池(3)内填充有酸碱中和液。
2.根据权利要求1所述的一种纺织污水处理净化系统，其特征在于：所述纤维过滤筒(1)为可旋转式的，纤维过滤筒(1)筒壁一侧为冲水管(6)，另一侧为附纤维过滤筒(7)，所述纤维过滤筒(1)旋转后，其进水端连通冲水管(6)，出水端连通附纤维过滤筒(7)，所述附纤维过滤筒(7)内具有搅拌仓(8)，搅拌仓(8)中间位置设置有搅拌桨(9)，搅拌仓(8)的仓壁上设置有纤维收集袋(10)，所述搅拌仓(8)内设置有通向反应池(3)的导管(11)。
3.根据权利要求2所述的一种纺织污水处理净化系统，其特征在于：所述搅拌仓(8)上部设置有可抽拉拆卸式的筛网层(12)。
4.根据权利要求1所述的一种纺织污水处理净化系统，其特征在于：所述沉淀池(2)底部设置有固体颗粒收纳槽(13)。
5.根据权利要求1所述的一种纺织污水处理净化系统，其特征在于：所述沉淀池(2)和反应池(3)之间的管道插置在沉淀池(2)中部位置，该管道端口上安装有多孔管(14)，所述多孔管(14)盘绕分布在沉淀池(2)内液体中层位置，该管道上还设置有将沉淀池(2)内水抽入反应池(3)的水泵(15)。
6.根据权利要求1所述的一种纺织污水处理净化系统，其特征在于：所述反应池(3)内具有酸碱度监测器(16)，反应池(3)上还设置有排水管(17)。
说明书
一种纺织污水处理净化系统
技术领域
本发明涉及一种水处理净化系统，具体涉及一种纺织污水处理净化系统，属于污水净化技术领域。
背景技术
纺织废水中的污染物主要是棉毛等纺织纤维上的污物、盐类、油类和脂类，以及加工过程中投加的各种浆料、染料、表面活性剂、助剂、酸、碱等，纺织工业废水量大，是严重的污染源之一。
随着纺织技术的发展，近年来在传统的以水为媒质的染色系统上，建立了使用有机溶剂为媒质的溶剂染色技术系统，以及利用染料升华成为气体的气相染色。由于溶剂染色法是干物施染，结果染物仍为干态，省却了许多后处理工序。这些印染方式可以使废液的排放量减至最低，避免纺织印染工业对水环境的严重污染;因此，这类污水的成分比较复杂，特点是有机物浓度高、色度深且多变、pH 值变化大、水量水质变化大等，这类污水属于难处理的工 业废水，对传统的废水处理工艺构成严重挑战，因此，提供一种适用于纺织污水的污水处理 系统，是当前纺织领域迫切需要解决的环保技术问题，也受到政府部门的高度重视。
如申请号为201310435580.2的一种纺织污水处理系统，包括污水进水池和污水出水池，所述污水进水池和所述污水出水池之间依次设有捞毛机水池、调节池、一级物化处理池、生化处理池、脱色处理池。本发明的一种纺织污水处理系统，纺织污水依次经过捞毛机水池、调节池、一级物化处理池、生化处理池、脱色处理池进行沉淀、pH值调节、氧化分解、混沉及脱色处理，经本发明的污水处理系统处理后的污水在pH值、色度、COD(化学需氧量)、BOD(生物需氧量)等都达到国家规定的污水排放标准。
又如申请号为201210583761.5的一种纺织污水处理方法，步骤为：1)采用粗、细两级格栅池过滤，再采用沉淀池沉淀处理;2)沉淀后依次输入水解池、厌氧池、缺氧池、好氧池进行生物降解处理;3)通入二次沉淀池进行沉淀;4)通入快滤池，采用石英砂或白煤或矿石等粒状滤料对污水进行快速过滤从而截留水中悬浮固体和部分细菌、微生物;5)通入人工湿地;6)通入具有二氧化氯发生器的消毒池消毒后排放至河流。本发明所述污水处理方法针对纺织业污水的特点，处理效果好，使使污水60-70%的均可达到排放标准予以排放，达到国家排放标准，其余沉淀可进一步处理。
以上两种方案，机械化、自动化程度不高，净化用品用料浪费，不够环保。
发明内容
本发明需要解决的技术问题是针对上述现有技术的不足，而提供一种纺织污水处理净化系统。
为解决上述技术问题，本发明采用的技术方案是：
一种纺织污水处理净化系统，包括依次管道连接的纤维过滤筒、沉淀池、反应池，所述纤维过滤筒内具有倒钩过滤网，倒钩过滤网分布若干倒钩体，倒钩体的凹面朝向纤维过滤筒的进水端，所述沉淀池内设置有冷凝片，所述反应池内填充有酸碱中和液。
作为进一步的优选方案，所述纤维过滤筒为可旋转式的，纤维过滤筒筒壁一侧为冲水管，另一侧为附纤维过滤筒，所述纤维过滤筒旋转后，其进水端连通冲水管，出水端连通附纤维过滤筒，所述附纤维过滤筒内具有搅拌仓，搅拌仓中间位置设置有搅拌桨，搅拌仓的仓壁上设置有纤维收集袋，所述搅拌仓内设置有通向反应池的导管。
作为进一步的优选方案，所述搅拌仓上部设置有可抽拉拆卸式的筛网层。
作为进一步的优选方案，所述沉淀池底部设置有固体颗粒收纳槽。
作为进一步的优选方案，所述沉淀池和反应池之间的管道插置在沉淀池中部位置，该管道端口上安装有多孔管，所述多孔管盘绕分布在沉淀池内液体中层位置，该管道上还设置有将沉淀池内水抽入反应池的水泵。
作为进一步的优选方案，所述反应池内具有酸碱度监测器，反应池上还设置有排水管。
与现有技术相比，本发明的一种纺织污水处理净化系统，通过对纺织污水中纺织纤维、固体颗粒或油脂、酸碱度三个方面分层进行过滤和净化，有效对纺织污水进行排放前处理，降低对环境的污染，也不会产生二次污染;具体具有以下优点：
1. 纤维过滤筒在旋转后，可以与冲水管、附纤维过滤筒形成另外一条管路，通过向纤维过滤筒冲水可以把倒钩过滤网上的纤维毛线给冲下，再进入搅拌仓重新收集，无需单独对倒钩过滤网清理，提高了工作效率，而搅拌仓内的水经过清理，可以重新注入反应池再次利用，可稀释酸碱度，节能环保。
2. 沉淀池中安装冷凝片可以降低沉淀池中水温，促进沉淀池污水中油脂类有机物凝合上浮，便于收集处理。
3. 多孔管排布在沉淀池在中间位置，由于沉淀池上部为油脂类漂浮物，下部为固体颗粒沉淀，因此中间位置相对污染物较少。
