申请日2017.09.29
公开(公告)日2018.02.16
IPC分类号B01D29/03
摘要
本发明公开了一种应用于防堵塞污水处理器的过滤桶，包括截面为半圆形的上筒体，与上筒体下部连接的圆柱形下筒体，与上筒体和下筒体上端连接的连接盘，以及设置在下筒体底部的污水过滤机构，所述连接盘用于封闭上筒体和下筒体与污水处理器内壁之间的间隙防止污水进入过滤桶。本发明污水为从下向上穿过污水过滤机构，因此过滤的污秽、杂质等停留在污水过滤机构下部，在重力作用下自动下沉不会集聚在污水过滤机构上形成滤饼，减少细菌和微生物的滋生。
权利要求书

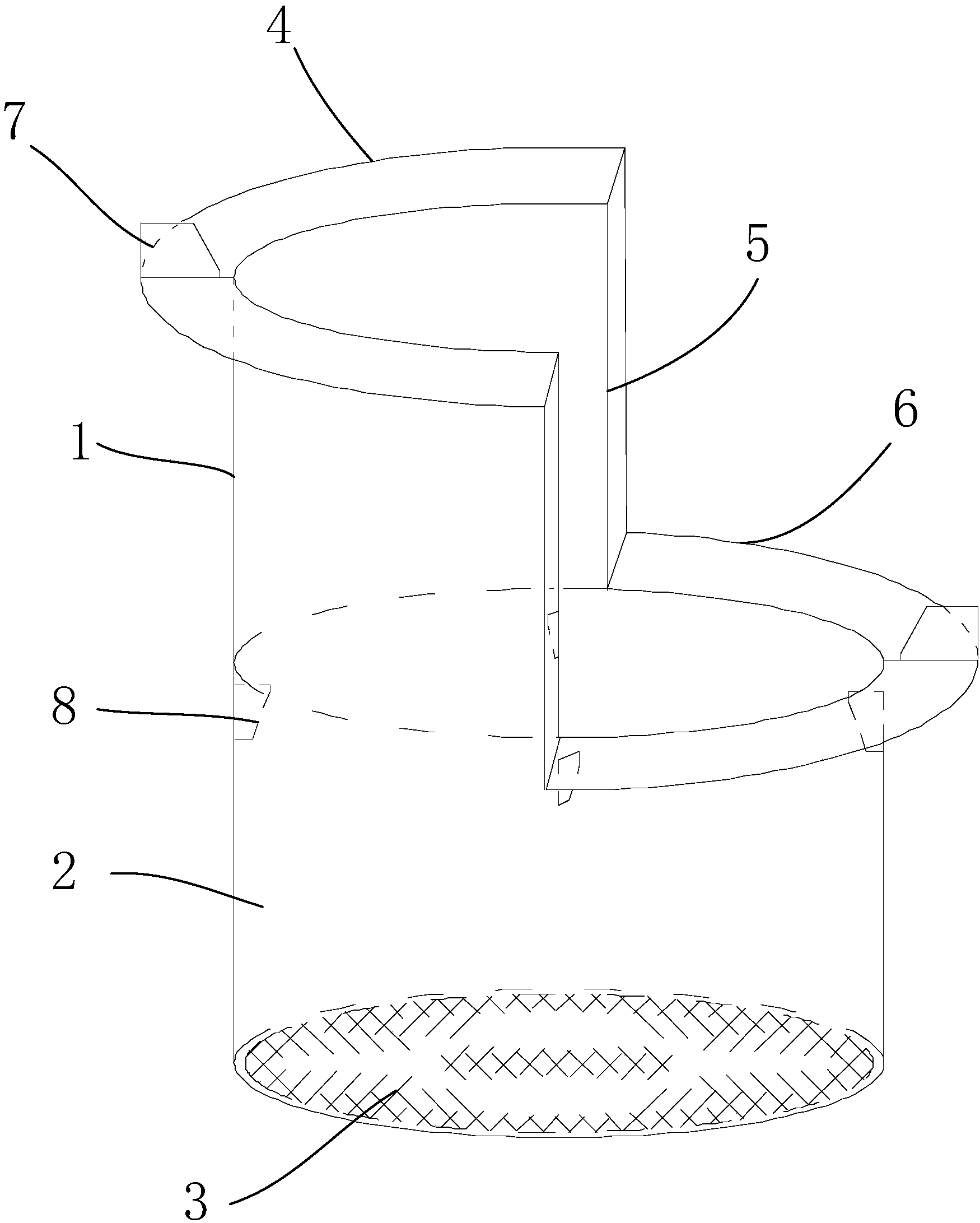

1.一种应用于防堵塞污水处理器的过滤桶，其特征在于，包括截面为半圆形的上筒体(1)，与上筒体下部连接的圆柱形下筒体(2)，与上筒体和下筒体上端连接的连接盘，以及设置在下筒体底部的污水过滤机构(3)，所述连接盘用于封闭上筒体和下筒体与污水处理器内壁之间的间隙防止污水进入过滤桶。
2.根据权利要求1所述的一种应用于防堵塞污水处理器的过滤桶，其特征在于，所述连接盘包括与上筒体上端连接的上连接盘(4)，与上筒体竖直边连接的竖直连接盘(5)，以及与下筒体上端连接的下连接盘(6)。
3.根据权利要求2所述的一种应用于防堵塞污水处理器的过滤桶，其特征在于，所述上连接盘和下连接盘上设置有用于承重的筋板(7)。
4.根据权利要求3所述的一种应用于防堵塞污水处理器的过滤桶，其特征在于，所述下筒体内部设置有支撑件(8)。
5.根据权利要求4所述的一种应用于防堵塞污水处理器的过滤桶，其特征在于，所述污水过滤机构为污水过滤网。
说明书
一种应用于防堵塞污水处理器的过滤桶
技术领域
本发明涉及水处理设备领域，具体涉及的是一种应用于防堵塞污水处理器的过滤桶。
背景技术
随着国家对环境政策的收紧，水污染问题日益受到人们的关注。目前，人们使用的生活废水，如厨房水池的洗刷废水，洗澡设备使用后的废水，大都直接经过下水管道排出，而这些废水大都可再次利用。人们冲厕所、浇花等又使用自来水，这样就浪费了大量的水源，造成日常生活费用的提高。在水资源日益紧张的今天，节约用水已成为社会共同关注的话题。因此，污水处理设备应运而生，但是现有的污水处理设备污水都从过滤机构上方穿过到下方，这样过滤的污秽、杂质就会停留在过滤网上表面，时间久了就会形成滤饼效应堵塞过滤网，影响过滤效果，还容易滋生细菌和微生物，而且清洗不方便必须取出过滤机构，或者直接更换过滤机构，使用成本较高。
综上，如何设计一种能有效解决现有技术不足的污水处理器用过滤部件，便成为本领域技术人员亟需解决的问题之一。
发明内容
针对上述现有技术的不足，本发明提供了一种应用于防堵塞污水处理器的过滤桶。
为实现上述目的，本发明采用的技术方案如下：
一种应用于防堵塞污水处理器的过滤桶，包括截面为半圆形的上筒体，与上筒体下部连接的圆柱形下筒体，与上筒体和下筒体上端连接的连接盘，以及设置在下筒体底部的污水过滤机构，所述连接盘用于封闭上筒体和下筒体与污水处理器内壁之间的间隙防止污水进入过滤桶。
具体的，所述连接盘包括与上筒体上端连接的上连接盘，与上筒体竖直边连接的竖直连接盘，以及与下筒体上端连接的下连接盘。
进一步的，所述上连接盘和下连接盘上设置有用于承重的筋板。
再进一步的，所述下筒体内部设置有支撑件。
具体的，所述污水过滤机构为污水过滤网。
与现有技术相比，本发明具有以下有益效果：
本发明通过设置上筒体和下筒体，以及在上筒体和下筒体上端设置连接盘用于封闭上筒体和下筒体与污水处理器内壁之间间隙，阻止污水进入过滤桶内，而过滤桶底部设置污水过滤机构，污水从上筒体一侧进入后通过上筒体与污水处理器之间间隙流下，再向上穿过污水过滤机构，由于污水为从下向上穿过污水过滤机构，因此过滤的污秽、杂质等停留在污水过滤机构下部，在重力作用下自动下沉不会集聚在污水过滤机构上形成滤饼，减少细菌和微生物的滋生;污水进入后先向下再向上行程长停留时间久，在重力作用下部分沉积物自动沉降在底部，减少污水过滤机构负荷;下筒体内部设置有支撑件因此上筒体内还可以设置其他过滤层例如活性炭过滤层。
