申请日2017.09.28
公开(公告)日2018.01.16
IPC分类号G01N21/64
摘要
本发明公开了一种基于紫外荧光法的在线含油污水检测装置，该装置包括：取样探针，取样头竖直插入含油污水管道中，尾部外露于含油污水管道外部;第一卡套式三通输入端与取样探针尾部连接，第一输出端与过滤器输入端连接，第二输出端与取样泵输入端连接;第一三通电磁阀第一输入端与过滤器输出端连接，第二输入端与蠕动端输出端连接;输出端与流通池输入端连接;第二三通电磁阀，输入端与流通池输出端连接，第一输出端与清洗标定液收集器连接，第二输出端与取样泵输入端连接;光电检测器，设于流通池外部一侧，紫外光源，设于流通池外部另一侧;滤光片，设于流通池与紫外光源之间。
权利要求书

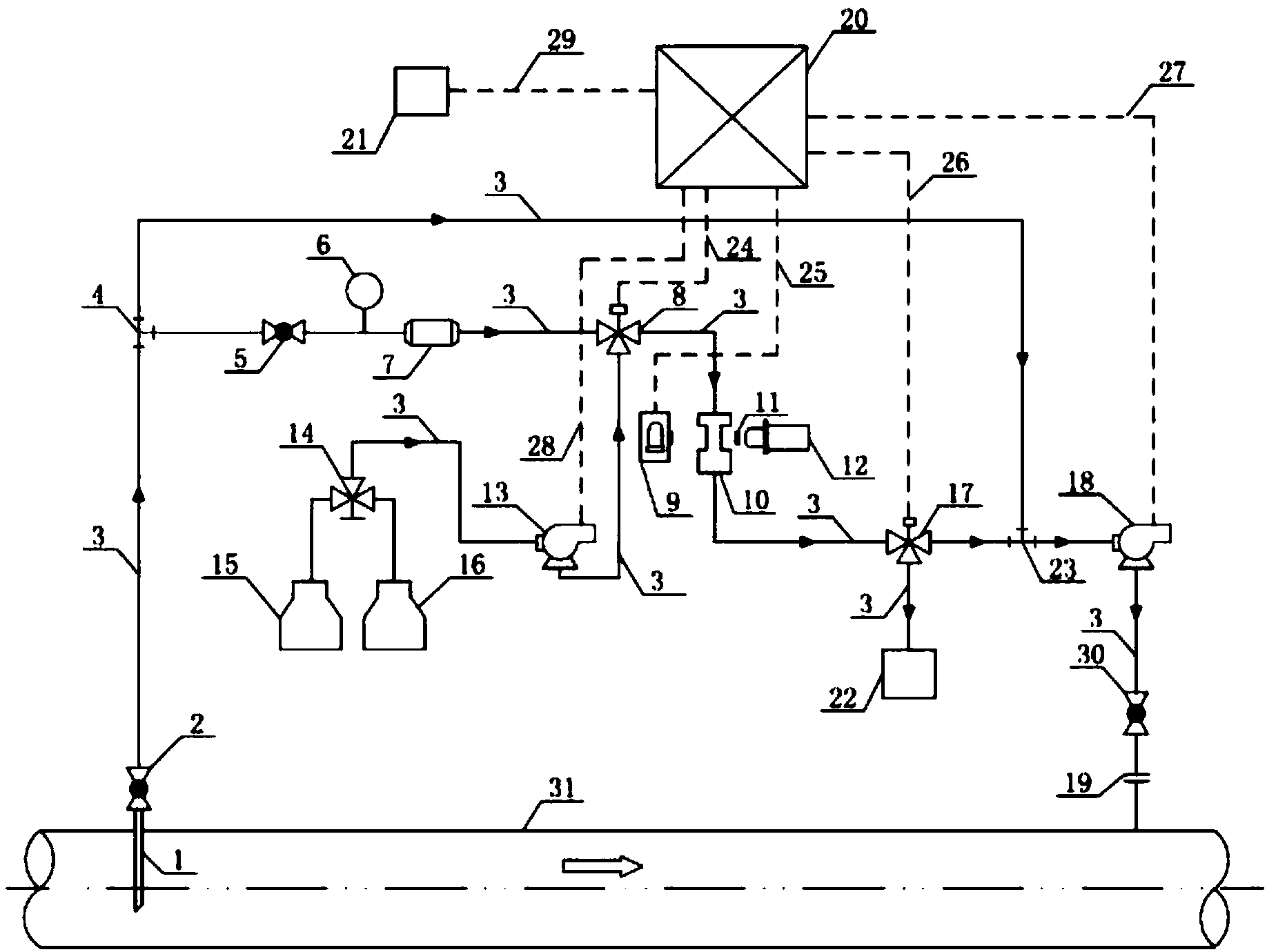

1.一种基于紫外荧光法的在线含油污水检测装置，其特征在于，包括：
取样探针(1)，其取样头竖直插入含油污水管道(31)中，所述取样探针(1)尾部外露于所述含油污水管道(31)外部;
第一卡套式三通(4)，其输入端与所述取样探针(1)尾部连接，所述第一卡套式三通(4)第一输出端与过滤器(7)输入端连接，所述第一卡套式三通(4)第二输出端与取样泵(18)输入端连接;
第一三通电磁阀(8)，其第一输入端与所述过滤器(7)输出端连接，所述第一三通电磁阀(8)第二输入端与蠕动泵(13)输出端连接;所述第一三通电磁阀(8)输出端与流通池(10)输入端连接;
第二三通电磁阀(17)，其输入端与所述流通池(10)输出端连接，所述第二三通电磁阀(17)第一输出端与清洗标定液收集器(22)连接，所述第二三通电磁阀(17)第二输出端与所述取样泵(18)输入端连接;
光电检测器(9)，其设于所述流通池(10)外部一侧，所述光电检测器(9)通过第二仪表电缆(25)与在线分析仪(20)连接;
上级控制系统(21)，其通过第六仪表电缆(29)与所述在线分析仪(20)连接;
紫外光源(12)，其设于所述流通池(10)外部另一侧;
滤光片(11)，其设于所述流通池(10)与所述紫外光源(12)之间;
手动三通阀(14)，其第一输入端与清洗罐(15)连接，所述手动三通阀(14)第二输入端与标定罐(16)连接，所述手动三通阀(14)输出端与所述蠕动泵(13)输入端连接;
返回点法兰(19)，其输入端与所述取样泵(18)输出端连接，所述返回点法兰(19)输出端与所述含油污水管道(31)连接。
2.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述取样探针(1)尾部与所述第一卡套式三通(4)输入端之间设有手动取样阀(2)。
3.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述第一卡套式三通(4)第一输出端与所述过滤器(7)输入端之间依次设有手动调节阀(5)和流量计(6)。
4.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述第一三通电磁阀(8)的电源开关通过第一仪表电缆(24)与所述在线分析仪(20)连接。
5.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述第二三通电磁阀(17)的电源开关通过第三仪表电缆(26)与所述在线分析仪(20)连接。
6.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述取样泵(18)的电机通过第四仪表电缆(27)与所述在线分析仪(20)连接。
7.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述蠕动泵(13)的电机通过第五仪表电缆(28)与所述在线分析仪(20)连接。
8.根据权利要求1所述的在线含油污水检测装置，其特征在于，还包括第二卡套式三通(23)，其第一输入端与所述第一卡套式三通(4)第二输出端连接，所述第二卡套式三通(23)第二输入端与所述第二三通电磁阀(17)第二输出端连接，所述第二卡套式三通(23)输出端与所述取样泵(18)输入端连接。
9.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述取样泵(18)输出端与所述返回点法兰(19)输入端之间设有手动截断阀(30)。
10.根据权利要求1所述的在线含油污水检测装置，其特征在于，所述流通池(10)内设有采样板。
说明书
基于紫外荧光法的在线含油污水检测装置
技术领域
本发明涉及原油储罐含油污水中油含量检测和原油储罐含油污水管道中含油污水取样等技术领域，具体而言，涉及一种基于紫外荧光法的在线含油污水检测装置。
背景技术
目前伴随着原油从地下开采出来，原油中或多或少都会含有一定量的水，通常情况下随着原油在储罐中存储时间的延长，原油中的游离水及溶解水由于环境温度、储罐静压等因素的变化会逐渐从原油中分离出来，在储罐底部形成含油污水层，原油在外输之前需要将原油储罐中底部的含油污水排出，以保证原油外输的品质。随着国家对于环保及安全的要求不断增提高，含油污水中的油含量已经成为业主所关心的一项关键参数。
目前国内原油储罐项目主要是作为战略储备而建的，一般是为进口原油存储以及油田原油外输服务的，结合国内原油储罐项目的技术要求，原油储罐含油污水排放通常是通过人工操作，主要利用大罐平均温度计末端的含油污水探测器来实现含油污水界面的指示，当进行含油污水排放操作时，运行人员根据平均温度计末端的含油污水探测器的指示来判断油水界面的位置，并根据油水界面实际情况来手动开关排放阀门。此方案仅能够实现含油污水手动排放的功能，无法实时监测污水排放过程中的中的含油量。
发明内容
为解决上述问题，本发明的目的在于提供一种基于紫外荧光法的在线含油污水检测装置，不仅能够实现含油污水的手动排放功能，同时还能能够在线实时监测污水排放过程中污水中的含油量。
本发明提供了一种基于紫外荧光法的在线含油污水检测装置，该装置包括：
取样探针，其取样头竖直插入含油污水管道中，所述取样探针尾部外露于所述含油污水管道外部;
第一卡套式三通，其输入端与所述取样探针尾部连接，所述第一卡套式三通第一输出端与过滤器输入端连接，所述第一卡套式三通第二输出端与取样泵输入端连接;
第一三通电磁阀，其第一输入端与所述过滤器输出端连接，所述第一三通电磁阀第二输入端与蠕动端输出端连接;所述第一三通电磁阀输出端与流通池输入端连接;
第二三通电磁阀，其输入端与所述流通池输出端连接，所述第二三通电磁阀第一输出端与清洗标定液收集器连接，所述第二三通电磁阀第二输出端与所述取样泵输入端连接;
光电检测器，其设于所述流通池外部一侧，所述光电检测器通过第二仪表电缆与在线分析仪连接;
上级控制系统，其通过第六仪表电缆与所述在线分析仪连接;
紫外光源，其设于所述流通池外部另一侧;
滤光片，其设于所述流通池与所述紫外光源之间;
手动三通阀，其第一输入端与清洗罐连接，所述手动三通阀第二输入端与标定罐连接，所述手动三通阀输出端与所述蠕动泵输入端连接;
返回点法兰，其输入端与所述取样泵输出端连接，所述返回点法兰输出端端与所述含油污水管道连接。
作为本发明的进一步改进，所述取样探针尾部与所述第一卡套式三通输入端之间设有手动取样阀。
作为本发明的进一步改进，所述第一卡套式三通第一输出端与所述过滤器输入端之间依次设有手动调节阀和流量计。
作为本发明的进一步改进，所述第一三通电磁阀的电源开关通过第一仪表电缆与所述在线分析仪连接。
作为本发明的进一步改进，所述第二三通电磁阀的电源开关通过第三仪表电缆与所述在线分析仪连接。
作为本发明的进一步改进，所述取样泵的电机通过第四仪表电缆与所述在线分析仪连接。
作为本发明的进一步改进，所述蠕动泵的电机通过第五仪表电缆与所述在线分析仪连接。
作为本发明的进一步改进，还包括第二卡套式三通，其第一输入端与所述第一卡套式三通第二输出端连接，所述第二卡套式三通第二输入端与所述第二三通电磁阀第二输出端连接，所述第二卡套式三通输出端与所述取样泵输入端连接。
作为本发明的进一步改进，所述取样泵输出端与所述返回点法兰输入端之间设有手动截断阀。
作为本发明的进一步改进，所述流通池内设有采样板。
本发明的有益效果为：第一，使原油储罐在线含油污水检测更趋于标准化、便捷化、科学化、自动化;第二，提高原油储罐含油污水排放时污水中含油量检测的准确性、连续性、可靠性和安全性;第三，方便运行维护、监控管理并降低环境污染的原油储罐在线含油污水的装置及装置的构建;第四，适用于所有原油储罐含油污水中油含量的在线检测，对于原油储库工程的含油污水在线检测有着巨大的应用空间和良好的经济效益，并能满足日益苛刻的环保要求。
