申请日2017.09.25
公开(公告)日2018.02.09
IPC分类号C02F1/66; B30B9/00
摘要
本发明提供了一种自吸中和连续式水处理设备，属于水处理生产技术领域。它包括用于储存待处理废水的废水储罐，连接废水储罐的送料泵，以及连接送料泵的流量计，所述的流量计还依次连接有能向连接流量计的管路中输送中和剂的自吸式中和机构和能释放缓冲液的缓冲剂组件，所述的缓冲剂组件包括用于盛放缓冲剂的罐体，所述的罐体包括设有第一液体导通管的主体罐，及设有第二液体导通管的盖体罐。本发明能连续的、直接连接待处理的水，可将对水起到pH调节作用。
权利要求书

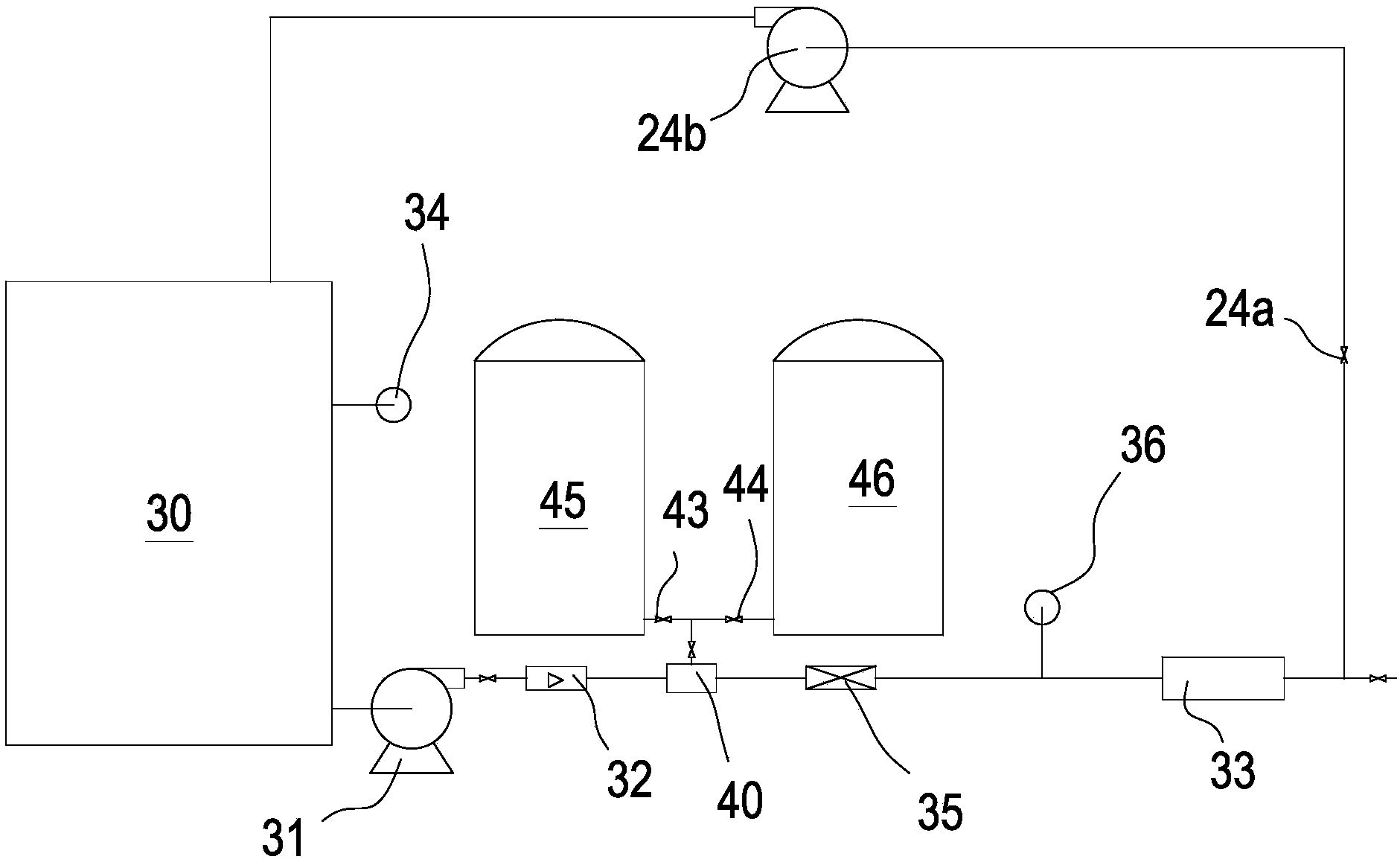

1.一种自吸中和连续式水处理设备，包括用于储存待处理废水的废水储罐(30)，连接废水储罐(30)的送料泵(31)，以及连接送料泵(31)的流量计(32)，其特征在于，所述的流量计(32)还依次连接有能向连接流量计的管路中输送中和剂的自吸式中和机构(40)和能释放缓冲液的缓冲剂组件(33)，所述的缓冲剂组件(33)包括用于盛放缓冲剂(20)的罐体(21)，所述的罐体(21)包括设有第一液体导通管(22)的主体罐(23)，及设有第二液体导通管(24)的盖体罐(25)，所述的主体罐(23)与盖体罐(25)螺接。
2.根据权利要求1所述的自吸中和连续式水处理设备，其特征在于，所述的缓冲剂(20)呈圆筒形，缓冲剂(20)内部具有能使液体通过的导流通道(26)，导流通道(26)有若干个呈环形阵列排列从而使缓冲剂形成蜂窝煤状结构，且导流通道(26)的轴心线与第一液体导通管(22)和第二液体导通管(24)平行，所述的罐体(21)呈圆筒形且具有与缓冲剂(20)的形状、大小相配适的容置腔，所述的废水储罐(30)上设有第一pH计(34)，自吸式中和机构(40)连接有液液混合器(35)，液液混合器(35)连接第一液体导通管(22)，在液液混合器(35)的出口处设有第二pH计(36)，
所述的缓冲剂(20)由压制器制作，所述的压制器包括成型筒(1)，所述的成型筒(1)内固定连接有若干成孔柱(2)，所述的成型筒(1)顶部封闭且活动连接有一个压手柄(3)，所述的压手柄(3)插入到成型筒(1)中，压手柄(3)端部固定有一块位于成型筒(1)内部的成型板(4)，所述的成型板(4)上具有与成孔柱(2)一一对应的穿孔，成型板(4)与成孔柱(2)活动连接，成型筒(1)的底部呈开口状且转动连接有一块能将成型筒(1)底部的开口封闭的成型密封板(5)，
所述的缓冲剂由以下质量份数的组分组成：
3.根据权利要求2所述的自吸中和连续式水处理设备，其特征在于，所述的成孔柱(2)呈环形阵列设置在成型筒(1)内，且当成型密封板(5)转动至与成型筒(1)底部密封后，成孔柱(2)底部恰好顶住成型密封板(5)顶部，所述的成孔柱(2)为呈空心的圆筒状且成孔柱(2)底部密封，成孔柱(2)外壁密布有出料孔(6) 。
4.根据权利要求3所述的自吸中和连续式水处理设备，其特征在于，所述的压手柄(3)上还连接有一块位于成型筒(1)外部的压料板(7)，压料板(7)上设有若干与成孔柱(2)一一对应的压料柱(8)，压料柱(8)插入到成孔柱(2)中且与成孔柱(2)活动连接。
5.根据权利要求4所述的自吸中和连续式水处理设备，其特征在于，所述的成孔柱(2)顶部延伸出成型筒(1)顶部且呈开口状，压料柱(8)从成孔柱(2)的顶部插入到成孔柱(2)中，所述的成孔柱(2)通过连接管(9)相互连接，且其中一个成孔柱(2)连接有一个能向成孔柱(2)中加水的加水机构(10)。
6.根据权利要求5所述的自吸中和连续式水处理设备，其特征在于，所述的加水机构(10)包括连接其中一根成孔柱(2)的加水管(11)，加水管(11)延伸出成型筒(1)外部且连接有一个加水桶(17)，在加水管(11)延伸出成型筒(1)外的管道上设有一个截止阀(12)，每两根相邻的成孔柱(2)之间均连接有一根连接管(9)从而使成孔柱(2)之间形成网状的连接结构。
7.根据权利要求6所述的自吸中和连续式水处理设备，其特征在于，所述的成孔柱(2)内设有密封圈(5213)，压料柱(8) 插入到成孔柱(2)中与成孔柱(2)密封连接，所述的出料孔(6)位于密封圈(5213)下方。
8.根据权利要求2所述的自吸中和连续式水处理设备，其特征在于，所述的成型筒(1)的底部具有一个呈倒圆锥台型的第一密封部(14)，所述的成型密封板(5)顶部具有一个呈圆锥台型的第二密封部(15)，第二密封部(15)与第一密封部(14)的形状、大小相配适从而使第二密封部(15)能恰好卡入到第一密封部(14)中，所述的成型密封板(5)与成型筒(1)底部通过销轴(16)转动连接。
9.根据权利要求1所述的自吸中和连续式水处理设备，其特征在于，所述的自吸式中和机构(40)包括连接流量计(32)的自吸进料管(41)，自吸进料管(41)上设有单向阀组件(42)，所述的单向阀组件(42)分别通过第一截止阀(43)和第二截止阀(44)连接酸性中和剂储罐(45)和碱性中和剂储罐(46)。
10.根据权利要求9所述的自吸中和连续式水处理设备，其特征在于，所述的自吸进料管(41)的两端为进料端(47)和出料端(48)，进料端(47)连接流量计(32)，在进料端(47)和出料端(48)之间设有自吸通道(49)，所述的自吸通道(49)位于自吸进料管(41)的侧壁上，所述的自吸进料管(41)的内径由进料端(47)往出料端(48)的方向逐渐变小从而形成圆锥形的流道，所述的自吸通道(49)靠近出料端(48)，所述的单向阀组件(42)包括阀座(50)，所述的阀座(50)连接自吸通道(49)且与自吸通道(49)密封连接，所述的阀座(50)内设有呈环形的单向板(51)，所述的单向板(51)靠近自吸通道(49)的一端设有密封圈(52)，在密封圈(52)上压设有一块密封板(53)，所述的密封板(53)连接有呈拉伸状态的弹簧(54)，且所述的弹簧(54)固定在阀座(50)上。
说明书
自吸中和连续式水处理设备
技术领域
本发明属于水处理技术领域，涉及水处理设备，尤其是涉及 一种自吸中和连续式水处理设备。
背景技术
现有的pH调节设备大多采用自动化，且结构复杂，零部件多， 售价也不菲，普通劳动者无法承受。
尤其是pH调节设备，大部分是自动化设备，大量使用电子检 测，用各种精确的泵与电子阀的配合实现自动调节中和剂进料量， 从而与待处理的废料进行中和，虽然灵敏度较高，但是价格不美 丽，普通消费者或者小作坊根本无力承受。
现有技术中，人们调节废水的pH值，通常是通过加酸加碱 来调节，从而使废水pH值达到7左右，但是，在加酸加碱调节 过程中，很难恰好的将中和后的pH值调到需要的程度，这就需 要多次调节，一方面浪费时间和精力，另一方面，在大批量废水 处理过程中也是不现实的。而如果在调节过程中加入适量缓冲剂 形成缓冲溶液，则能加速pH值调节到合格范围内。缓冲溶液指 的是由弱酸及其盐、弱碱及其盐组成的混合溶液，能在一定程度 上抵消、减轻外加强酸或强碱对溶液酸碱度的影响，从而保持溶 液的pH值相对稳定。
配置缓冲溶液需要缓冲剂，如10.9g Na2HPO4·12H2O和2.3g NaH2PO4·H2O加水定容至1000mL及成为pH为7的缓冲溶液。缓冲 溶液也用于环保领域，用来将排放的水稳定在一定的pH值下，使 排放水的pH达到要求。
现有的缓冲剂均为固体粉末，易溶解，但如果配成缓冲溶液 与排放水混合，需要大量的水，而且工艺上又多了一个配置缓冲 溶液的步骤。因此，如果能将待处理的水直接流经缓冲剂，使缓 冲剂溶解后调节水的pH值，则能大大降低处理成本。
发明内容
本发明的目的是针对上述问题，提供一种自吸中和连续式水 处理设备。
为达到上述目的，本发明采用了下列技术方案：
一种自吸中和连续式水处理设备，包括用于储存待处理废水 的废水储罐，连接废水储罐的送料泵，以及连接送料泵的流量计， 所述的流量计还依次连接有能向连接流量计的管路中输送中和剂 的自吸式中和机构和能释放缓冲液的缓冲剂组件，所述的缓冲剂 组件包括用于盛放缓冲剂的罐体，所述的罐体包括设有第一液体 导通管的主体罐，及设有第二液体导通管的盖体罐，所述的主体 罐与盖体罐螺接，在罐体内的缓冲剂呈蜂窝煤状结构。
在上述的自吸中和连续式水处理设备中，所述的缓冲剂呈圆 筒形，缓冲剂内部具有能使液体通过的导流通道，导流通道有若 干个呈环形阵列排列从而使缓冲剂形成蜂窝煤状结构，且导流通 道的轴心线与第一液体导通管和第二液体导通管平行，所述的罐 体呈圆筒形且具有与缓冲剂的形状、大小相配适的容置腔，所述 的废水储罐上设有第一pH计，自吸式中和机构连接有液液混合 器，液液混合器连接第一液体导通管，在液液混合器的出口处设 有第二pH计。
在上述的自吸中和连续式水处理设备中，所述的缓冲剂由 Na2HPO4·12H2O、NaH2PO4·H2O、PAM和水组成。
在上述的自吸中和连续式水处理设备中，所述的缓冲剂由以 下质量份数的组分组成：
在上述的自吸中和连续式水处理设备中，所述的缓冲剂由压 制器制作，所述的压制器包括成型筒，所述的成型筒内固定连接 有若干成孔柱，所述的成型筒顶部封闭且活动连接有一个压手柄， 所述的压手柄插入到成型筒中，压手柄端部固定有一块位于成型 筒内部的成型板，所述的成型板上具有与成孔柱一一对应的穿孔， 成型板与成孔柱活动连接，成型筒的底部呈开口状且转动连接有 一块能将成型筒底部的开口封闭的成型密封板。
在上述的自吸中和连续式水处理设备中，所述的成孔柱呈环 形阵列设置在成型筒内，且当成型密封板转动至与成型筒底部密 封后，成孔柱底部恰好顶住成型密封板顶部，所述的成孔柱为呈 空心的圆筒状且成孔柱底部密封，成孔柱外壁密布有出料孔，所 述的压手柄上还连接有一块位于成型筒外部的压料板，压料板上 设有若干与成孔柱一一对应的压料柱，压料柱插入到成孔柱中且 与成孔柱活动连接。
在上述的自吸中和连续式水处理设备中，所述的成孔柱顶部 延伸出成型筒顶部且呈开口状，压料柱从成孔柱的顶部插入到成 孔柱中，所述的成孔柱通过连接管相互连接，且其中一个成孔柱 连接有一个能向成孔柱中加水的加水机构。
在上述的自吸中和连续式水处理设备中，所述的加水机构包 括连接其中一根成孔柱的加水管，加水管延伸出成型筒外部且连 接有一个加水桶，在加水管延伸出成型筒外的管道上设有一个截 止阀，每两根相邻的成孔柱之间均连接有一根连接管从而使成孔 柱之间形成网状的连接结构。
在上述的自吸中和连续式水处理设备中，所述的成孔柱内设 有密封圈，压料柱插入到成孔柱中与成孔柱密封连接，所述的出 料孔位于密封圈下方。
在上述的自吸中和连续式水处理设备中，所述的成型筒的底 部具有一个呈倒圆锥台型的第一密封部，所述的成型密封板顶部 具有一个呈圆锥台型的第二密封部，第二密封部与第一密封部的 形状、大小相配适从而使第二密封部能恰好卡入到第一密封部中，所述的成型密封板与成型筒底部通过销轴转动连接。
在上述的自吸中和连续式水处理设备中，所述的自吸式中和 机构包括连接流量计的自吸进料管，自吸进料管上设有单向阀组 件，所述的单向阀组件分别通过第一截止阀和第二截止阀连接酸 性中和剂储罐和碱性中和剂储罐。
在上述的自吸中和连续式水处理设备中，所述的自吸进料管 的两端为进料端和出料端，进料端连接流量计，在进料端和出料 端之间设有自吸通道，所述的自吸通道位于自吸进料管的侧壁上， 所述的自吸进料管的内径由进料端往出料端的方向逐渐变小从而形成圆锥形的流道，所述的自吸通道靠近出料端，所述的单向阀 组件包括阀座，所述的阀座连接自吸通道且与自吸通道密封连接， 所述的阀座内设有呈环形的单向板，所述的单向板靠近自吸通道 的一端设有密封圈，在密封圈上压设有一块密封板，所述的密封 板连接有呈拉伸状态的弹簧，且所述的弹簧固定在阀座上。
与现有的技术相比，本发明的优点在于：
1、能连续的、直接连接待处理的水，可将对水起到pH调节 作用。
2、缓冲剂配伍合理，压制器结构简单，设计巧妙，能加工出 蜂窝状的缓释缓冲剂，工作过程中能完成内部加水，使缓冲剂实 现自粘结。
3、采用自吸方式进入酸性或碱性中和液，无需经过专用的防 腐泵泵打，成本显著降低。
本发明的其它优点、目标和特征将部分通过下面的说明体现， 部分还将通过对本发明的研究和实践而为本领域的技术人员所理 解。
