申请日2016.05.17
公开(公告)日2016.07.27
IPC分类号C02F1/00
摘要
本发明公开了一种污水处理反应器，其包括反应罐，所述的反应罐的一端设有污水进口，所述的反应罐的另一端设有污水出口，所述的反应罐上污水进口与污水出口之间设有加药管道，所述的加药管道上设有阀门，所述的反应罐内还设有挡板。本发明不仅集加药泵、反应池于一体，而且投资小，体积小，完全可满足简单的加药系统要求，污水处理效果好，减少药物使用量，节约污水处理时间。
权利要求书

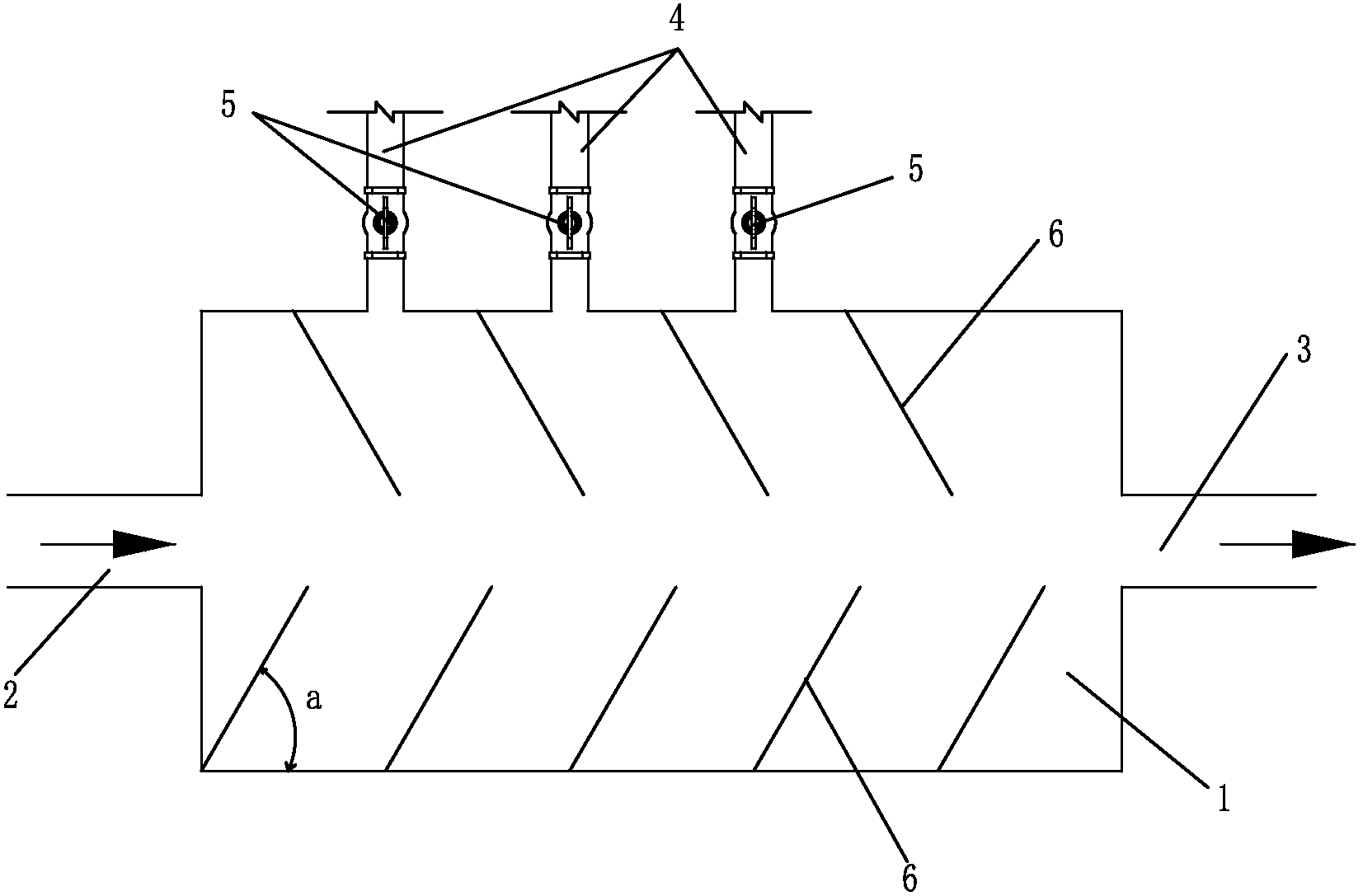

1.一种污水处理反应器，其特征在于其包括反应罐(1)，所述的反应罐(1)的一端设有污水进口(2)，所述的反应罐的另一端设有污水出口(3)，所述的反应罐(1)上污水进口(2)与污水出口(3)之间设有加药管道(4)，所述的加药管道(4)上设有阀门(5)，所述的反应罐(1)内还设有挡板(6)。
2.根据权利要求1所述一种污水处理反应器，其特征在于所述的反应罐(1)上连通有多个加药管道(4)，所述的挡板(6)设置在加药管道(4)的左、右两边。
3.根据权利要求1所述一种污水处理反应器，其特征在于所述的挡板(6)交错设置反应罐(1)内的上、下两端。
4.根据权利要求1或2或3或4所述一种污水处理反应器，其特征在于所述的挡板(6)向污水出口倾斜。
5.根据权利要求4所述一种污水处理反应器，其特征在于所述的挡板人倾斜角度(a)为30-70度。
6.根据权利要求5所述一种污水处理反应器，其特征在于所述的挡板人倾斜角度(a)为60度。
7.根据权利要求3所述一种污水处理反应器，其特征在于所述的反应罐内的上、下档板之间留有通道。
说明书
一种污水处理反应器
【技术领域】
本发明涉及一种污水处理反应器。
【背景领域】
随着人们生活的改善，污水也越来越多，如生活污水、工业污水等等。而污水处理是目前一座座城市、工厂等在环保过程中都需要做的一项环保工程。
现在大部份污水处理的过程中一些需要添加污水处理药剂的工艺。现有加药系统大多是以一个加药池、调节池或者反应池的形式存在，都需要建设一个较大的池子进行药剂、污水的反应，而且反应过程中需要动力系统添加药剂。现有的这种污水处理池，不利于污水与药物的混合及反应，使得污水处理效果不好，浪费药物，也浪费时间的资源。
【发明内容】
本发明的目的在于克服现有技术的不足之处，提供一种一个反应罐以及反应罐内部的多个与水平线成60°的倾斜挡板，通过污水在反应罐的高速通过产生的负压，使药剂通过加药口自动吸入反应罐内，并可通过阀门调节流量大小，在挡板的作用下，反应罐内的水流形成漩涡混合，使污水跟药剂的充分混合，整个装置实现了加药混合一体化的效果，简历了污水处理的工艺，节省投资成本，污水处理效果好，减少药物使用量，节约污水处理时间污水处理反应器。
本发明的目的是这样实现的：
一种污水处理反应器，其特征在于其包括反应罐，所述的反应罐的一端设有污水进口，所述的反应罐的另一端设有污水出口，所述的反应罐上污水进口与污水出口之间设有加药管道，所述的加药管道上设有阀门，所述的反应罐内还设有挡板。
如上所述一种污水处理反应器，其特征在于所述的反应罐上连通有多个加药管道，所述的挡板设置在加药管道的左、右两边。
如上所述一种污水处理反应器，其特征在于所述的挡板交错设置反应罐内的上、下两端。
如上所述一种污水处理反应器，其特征在于所述的挡板向污水出口倾斜。
如上所述一种污水处理反应器，其特征在于所述的挡板人倾斜角度a为30-70度。
如上所述一种污水处理反应器，其特征在于所述的挡板人倾斜角度a为60度。
如上所述一种污水处理反应器，其特征在于所述的反应罐内的上、下档板之间留有通道。
本发明包括一个反应罐以及反应罐内部的多个与水平线成60°的倾斜挡板，通过污水在反应罐的高速通过产生的负压，使药剂通过加药口自动吸入反应罐内，并可通过阀门调节流量大小，在挡板的作用下，反应罐内的水流形成漩涡混合，使污水跟药剂的充分混合。整个装置实现了加药混合一体化的效果，简历了污水处理的工艺，节省投资成本。
本发明不仅集加药泵、反应池于一体，而且投资小，体积小，完全可满足简单的加药系统要求，污水处理效果好，减少药物使用量，节约污水处理时间。
