申请日2016.05.18
公开(公告)日2016.09.07
IPC分类号E03C1/182; E03C1/262; E03C1/266
摘要
本发明涉及一种半自动易排污水槽，本半自动易排污水槽包括有槽体和下水口，在所述下水口安装有下水管;在所述下水管内固定安装有过滤板，垂直所述过滤板还安装有传动轴，所述传动轴沿下水管的轴线伸出下水口;在传动轴上从下至上依次套设有切割片、过滤网和旋转片;所述切割片固定在下水管的管壁上;在所述槽体的下方还安装有除污器，清洁板可沿轨道杆的轴线方向，在过滤网和过滤板之间往复运动;在所述传动轴的底端还固定有传动轮，传动轮与一个复位驱动器相啮合;该水槽结构新颖，能够方便的清理排污口堵塞的污渍，有效防止菜根等杂质堵住下水口，并能够防止因杂质积聚而形成的腐烂气味。
权利要求书

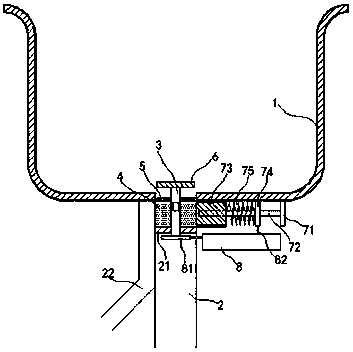

1.一种半自动易排污水槽，本半自动易排污水槽包括有槽体(1)和下水口，在所述下水口安装有下水管(2);其特征在于：在所述下水管(2)内固定安装有过滤板(21)，垂直所述过滤板(21)还安装有传动轴(3)，所述传动轴(3)沿下水管(2)的轴线伸出下水口;在传动轴(3)上从下至上依次套设有切割片(4)、过滤网(5)和旋转片(6)，过滤网(5)和旋转片(6)固定在传动轴(3)上，切割片(4)套设在所述传动轴(3)上，切割片(4)与过滤网(5)垂直，切割片(4)的刀刃朝上;所述切割片(4)固定在下水管(2)的管壁上;在所述下水管(2)的侧壁旁接有排污管(22);
在所述槽体(1)的下方还安装有除污器(7)，所述除污器(7)包括有固定板(71)，在固定板(71)上垂直安装有轨道杆(72)，在所述轨道杆(72)上滑动套设有清洁板(73)，所述清洁板(73)可沿轨道杆(72)的轴线方向，在过滤网(5)和过滤板(21)之间往复运动;在所述传动轴(3)的底端还固定有传动轮(81)，传动轮(81)与一个复位驱动器(8)相啮合;所述复位驱动器(8)包括有一个复位杆(82)和存储能量的盘簧，复位杆(82)与清洁板(73)固定连接。
2.根据权利要求1所述的半自动易排污水槽，其特征在于：在所述旋转片(6)的上表面刻有漩涡纹路。
3.根据权利要求1或2所述的半自动易排污水槽，其特征在于：在所述轨道杆(72)上还滑动套设有活动板(74)，在活动板(74)的板面上安装有推力弹簧(75)，推力弹簧(75)的另一端连接有清洁板(73);所述复位杆(82)固定连接在活动板(74)上;在所述切割片(4)上还安装有限制清洁板(73)活动的弹性限位扣(41)。
说明书
半自动易排污水槽
技术领域
本发明涉及一种厨房家具，特别的，是一种水槽。
背景技术
在烹饪菜肴时，需要将食材进行清洗、切块，在清洗过程中，食材的碎屑会堵在水槽的排水口处;蔬菜上的泥土、杂质在粘上肉质食品的油渍后，牢固的堵在排水口，影响水槽的排污，在清理时又十分的不洁净;这成为很多家庭主妇烦恼的事情之一;一些水槽在顶部设有隔离网，并在下部设有存污腔，但是长期使用后，存污腔会使水路堵塞，同时产生难闻的腐烂气味，使得厨房刺鼻不堪;除此之外，蔬菜的菜根、叶片容易将水槽上部的隔离网覆盖，影响污水的正常排放，在清理时又较为繁琐。
发明内容
针对上述问题，本发明提供一种半自动易排污水槽，该水槽结构新颖，能够方便的清理排污口堵塞的污渍，有效防止菜根等杂质堵住下水口，并能够防止因杂质积聚而形成的腐烂气味。
为解决上述问题，本发明所采用的技术方案是：本半自动易排污水槽包括有槽体和下水口，在所述下水口安装有下水管;在所述下水管内固定安装有过滤板，垂直所述过滤板还安装有传动轴，所述传动轴沿下水管的轴线伸出下水口;在传动轴上从下至上依次套设有切割片、过滤网和旋转片，过滤网和旋转片固定在传动轴上，切割片套设在所述传动轴上，切割片与过滤网垂直，切割片的刀刃朝上;所述切割片固定在下水管的管壁上;
在所述下水管的侧壁旁接有排污管;
在所述槽体的下方还安装有除污器，所述除污器包括有固定板，在固定板上垂直安装有轨道杆，在所述轨道杆上滑动套设有清洁板，
所述清洁板可沿轨道杆的轴线方向，在过滤网和过滤板之间往复运动;
在所述传动轴的底端还固定有传动轮，传动轮与一个复位驱动器相啮合;所述复位驱动器包括有一个复位杆和存储能量的盘簧，复位杆与清洁板固定连接。
本发明的有益效果是：厨房洗涤的污水和杂质一起从下水口进入下水管中;杂质在过滤网和过滤板的双重作用下留在槽体和过滤板的上方，污水沿下水管流下;用户可以将槽体内体积较大的杂质取出，体积较小的杂质滞留在过滤网和过滤板之间，而部分杂质残留并堵在过滤网上;此时转动旋转片，旋转片带动传动轴、过滤网、传动轮转动，过滤网上的杂质同步运动;由于切割片保持静止，在过滤网转动的过程中，卡在过滤网上的杂质被切割片的刀刃割断，断开的杂质即可从过滤网中漏下，并存储在过滤网和过滤板之间。
在旋转片转动的同时，旋转片的部分能量通过传动轮存储至复位驱动器中，能量存储在盘簧每达到一定量值，即驱动复位杆沿轨道杆方向往复推动一次;复位杆带动清洁板在过滤网和过滤板之间往复运动，从而将过滤网和过滤板之间的杂质推进排污管中。
本发明结构精巧，在排水过程中将水中的杂质暂时过滤保存，对杂质进行切割整理，并进行自动的清除、收集，有效实现了杂质与污水的分离，有效防止杂质长时间浸泡在污水中产生臭气，同时也能够防止下水管堵塞;用户只需定期清理排污管中积累的杂质即可，操作简单、使用方便。
作为优选，在所述旋转片的上表面刻有漩涡纹路;以便于利用水流的流动推动旋转片转动、储能，进而简化用户的操作。
作为优选，在所述轨道杆上还滑动套设有活动板，在活动板的板面上安装有推力弹簧，推力弹簧的另一端连接有清洁板;所述复位杆固定连接在活动板上;在所述切割片上还安装有限制清洁板活动的弹性限位扣;以便于使清洁板在往复运动过程中蓄力，进而增强清洁板的初始速度;提高清洁效果。
