申请日2016.05.31
公开(公告)日2016.12.14
IPC分类号C02F9/12
摘要
本实用新型公开了一种电解式污水处理装置，包括污水初处理装置和循环水泵，所述污水初处理装置的顶部安装有装置上盖，所述装置上盖的上方设置有蓄电装置，所述污水二次处理装置的内部两侧安装有污水浓度感应器，所述污水二次处理装置的底部安装有静电杂质吸附装置，所述循环水泵安装在循环管的中间位置，所述控制器安装在抽水泵的下方，所述控制器与蓄电装置、抽水泵、循环水泵、污水浓度感应器和电磁控制阀电性连接。本实用新型分为两个部分，污水初处理装置和污水二次处理装置，且彼此之间通过循环泵连接，通过两者之间的相互的配合，可以将污水彻底的处理干净。

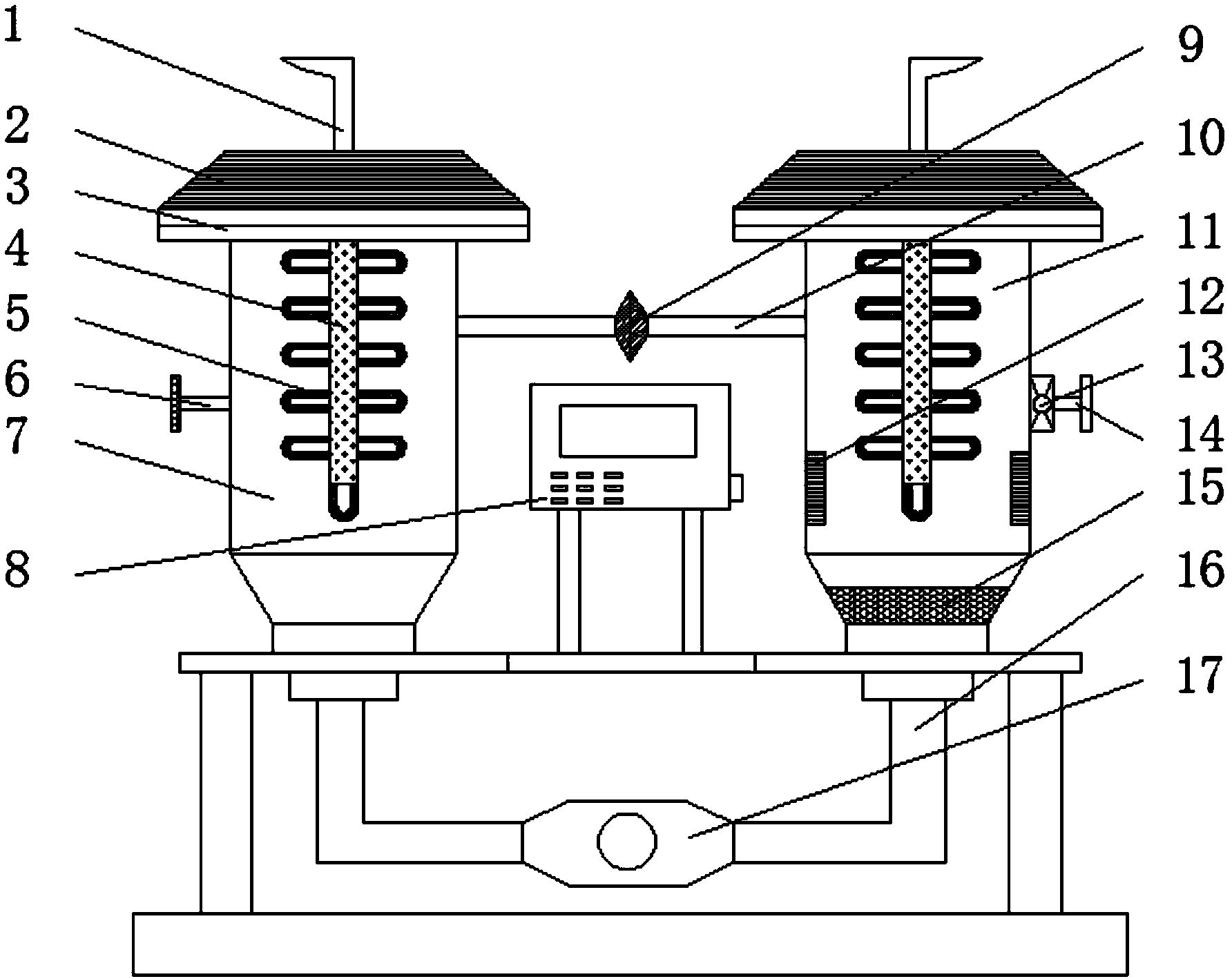

摘要附图
权利要求书
1.一种电解式污水处理装置，包括污水初处理装置(7)、控制器(8)、抽水泵(9)和循环水泵(17)，其特征在于：所述污水初处理装置(7)的顶部安装有装置上盖(3)，所述装置上盖(3)的上方设置有蓄电装置(2)，所述蓄电装置(2)的顶部安装有出气管(1)，所述蓄电装置(2)的底部安装有放电装置(4)，所述放电装置(4)上安装有放电器(5)，所述污水初处理装置(7)的一侧安装有污水进口管(6)，所述污水初处理装置(7)另一侧设置有污水二次处理装置(11)，且污水初处理装置(7)与污水二次处理装置(11)通过连接管(10)连接，所述抽水泵(9)安装在连接管(10)的中间位置，所述抽水泵(9)的内部安装有双向风扇(18)，所述污水二次处理装置(11)的一侧安装有出水管(14)，且出水管(14)上安装有电磁控制阀(13)，所述污水二次处理装置(11)的内部两侧安装有污水浓度感应器(12)，所述污水二次处理装置(11)的底部安装有静电杂质吸附装置(15)，所述污水二次处理装置(11)与污水初处理装置(7)的底部通过循环管(16)连接，所述循环水泵(17)安装在循环管(16)的中间位置，所述控制器(8)安装在抽水泵(9)的下方，所述控制器(8)与蓄电装置(2)、抽水泵(9)、循环水泵(17)、污水浓度感应器(12)和电磁控制阀(13)电性连接。
2.根据权利要求1所述的一种电解式污水处理装置，其特征在于：所述污水二次处理装置(11)和污水初处理装置(7)为圆柱形结构。
3.根据权利要求1所述的一种电解式污水处理装置，其特征在于：所述蓄电装置(2)共设置有两个，且两个蓄电装置(2)分别安装在污水二次处理装置(11)和污水初处理装置(7)的顶部。
4.根据权利要求1所述的一种电解式污水处理装置，其特征在于：所述放电器(5)共设置有二十二个，且二十二个放电器(5)分别安装两个放电装置(4)的两侧和末端。
说明书
一种电解式污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种电解式污水处理装置。
背景技术
人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。
污水处理装置的出现大大节省了水资源，但是目前阶段的污水处理装置存在诸多的不足之处，例如，污水处理不彻底，无法对污水处理结果进行控制，污水处理速率慢。
实用新型内容
本实用新型的目的在于提供一种电解式污水处理装置，以解决上述背景技术中提出的处理不彻底、处理速率慢和无法控制问题。
为实现上述目的，本实用新型提供如下技术方案：一种电解式污水处理装置，包括污水初处理装置、控制器、抽水泵和循环水泵，其特征在于：所述污水初处理装置的顶部安装有装置上盖，所述装置上盖的上方设置有蓄电装置，所述蓄电装置的顶部安装有出气管，所述蓄电装置的底部安装有放电装置，所述放电装置上安装有放电器，所述污水初处理装置的一侧安装有污水进口管，所述污水初处理装置另一侧设置有污水二次处理装置，且污水初处理装置与污水二次处理装置通过连接管连接，所述抽水泵安装在连接管的中间位置，所述抽水泵的内部安装有双向风扇，所述污水二次处理装置的一侧安装有出水管，且出水管上安装有电磁控制阀，所述污水二次处理装置的内部两侧安装有污水浓度感应器，所述污水二次处理装置的底部安装有静电杂质吸附装置，所述污水二次处理装置与污水初处理装置的底部通过循环管连接，所述循环水泵安装在循环管的中间位置，所述控制器安装在抽水泵的下方，所述控制器与蓄电装置、抽水泵、循环水泵、污水浓度感应器和电磁控制阀电性连接。
进一步，所述污水二次处理装置和污水初处理装置为圆柱形结构。
进一步，所述蓄电装置共设置有两个，且两个蓄电装置分别安装在污水二次处理装置和污水初处理装置的顶部。
进一步，所述放电器共设置有二十二个，且二十二个放电器分别安装两个放电装置的两侧和末端。
与现有技术相比，本实用新型的有益效果是：该一种电解式污水处理装置分别两个部分，污水初处理装置和污水二次处理装置，且彼此之间通过循环泵连接，通过两者之间的相互的配合，可以将污水彻底的处理干净，且在污水二次处理装置的内部安装有污水浓度感应器，可以通过其检测污水处理结果，直至达标为止，打开电磁控制阀将水排出，通过其可以控制污水的处理结果，使污水彻底处理干净，且装置是采用电解法和静电杂质吸附装置配合净化，，并且两个处理装置一起电解，大大增块了处理的速率。
