申请日2016.05.31
公开(公告)日2016.08.17
IPC分类号C02F11/12
摘要
本发明的目的是提出一种双向压缩式污泥脱水机，在保证污泥处理速度的同时，还会大大提高污泥的脱水率。本发明的双向压缩式污泥脱水机包括由下方的承托输送带、上方的压制输送带及两侧侧板构成的压缩腔体，以及位于所述压缩腔体内的绞龙，所述绞龙由搅拌轴及螺旋设置于搅拌轴外壁面的搅拌叶构成;所述两侧侧板设有透水孔;所述绞龙的输送方向为由压缩腔体的入口端向压缩腔体的出口端，所述承托输送带、压制输送带的输送方向与绞龙的输送方向相反;承托输送带、压制输送带之间的间距由压缩腔体的入口端向压缩腔体的出口端逐渐减小;搅拌叶的外缘与承托输送带、压制输送带、侧板之间均设有间隙。

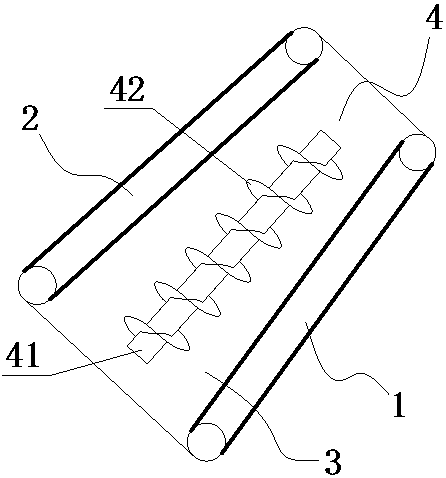

摘要附图
权利要求书
1.一种双向压缩式污泥脱水机，其特征在于包括由下方的承托输送带、上方的压制输送带及两侧侧板构成的压缩腔体，以及位于所述压缩腔体内的绞龙，所述绞龙由搅拌轴及螺旋设置于搅拌轴外壁面的搅拌叶构成;所述两侧侧板设有透水孔;所述绞龙的输送方向为由压缩腔体的入口端向压缩腔体的出口端，所述承托输送带、压制输送带的输送方向与绞龙的输送方向相反;承托输送带、压制输送带之间的间距由压缩腔体的入口端向压缩腔体的出口端逐渐减小;搅拌叶的外缘与承托输送带、压制输送带、侧板之间均设有间隙。
2.根据权利要求1所述的双向压缩式污泥脱水机，其特征在于所述承托输送带、压制输送带均由两端的辊轮、绕于两端辊轮上的带体及位于带体所围成区域内的支撑板构成，支撑板的两端与两侧的辊轮的转轴固定连接，所述承托输送带、压制输送带的带体表面均匀分布有凸点。
3.根据权利要求1所述的双向压缩式污泥脱水机，其特征在于所述压缩腔体的入口端低于压缩腔体的出口端。
说明书
双向压缩式污泥脱水机
技术领域
本发明属于环保技术领域，特别涉及到一种双向压缩式污泥脱水机。
背景技术
专利号为201310007238.2的发明公开了一种辊轮式压滤机，包括污泥混合装置和污泥脱水装置，其污泥脱水装置包括一污泥脱水机构，该污泥脱水机构包括：一排由含水污泥进料口向脱水污泥出料口方向依次咬合且位置逐渐升高的若干压泥辊轮构成的压泥辊轮组;一排由含水污泥进料口向脱水污泥出料口方向依次咬合的若干脱水辊轮构成的脱水辊轮组;其中脱水辊轮组与压泥滚轮组之间形成一污泥输送通道，污泥输送通道的入口端与含水污泥进料口连通，出口端与脱水污泥出料口连通，其污泥输送通道由入口端向出口端方向呈逐渐收缩状。由污泥混合装置送过来的含水污泥通过逐渐收缩污泥输送通道，并在压泥辊轮和脱水辊轮的挤压下进行脱水。
但是，上述辊轮式压滤机利用辊轮输送及压缩污泥，而辊轮表面光滑，因此在污泥压缩到一定程度以后，其输送功能就会大打折扣，可以说，上述辊轮式压滤机难以同时做到污泥脱水率高和污泥处理速度快。而且，辊轮之间存在间隙，会导致部分污泥自间隙处掉落，使得污泥所受到的压力难以提高，影响污泥脱水。
发明内容
本发明的目的是提出一种双向压缩式污泥脱水机，在保证污泥处理速度的同时，还会大大提高污泥的脱水率。
本发明的双向压缩式污泥脱水机包括由下方的承托输送带、上方的压制输送带及两侧侧板构成的压缩腔体，以及位于所述压缩腔体内的绞龙，所述绞龙由搅拌轴及螺旋设置于搅拌轴外壁面的搅拌叶构成;所述两侧侧板设有透水孔;所述绞龙的输送方向为由压缩腔体的入口端向压缩腔体的出口端，所述承托输送带、压制输送带的输送方向与绞龙的输送方向相反;承托输送带、压制输送带之间的间距由压缩腔体的入口端向压缩腔体的出口端逐渐减小;搅拌叶的外缘与承托输送带、压制输送带、侧板之间均设有间隙。
上述双向压缩式污泥脱水机的工作原理如下：
将污泥由压缩腔体的入口端放入压缩腔体，同时启动绞龙及承托输送带、压制输送带，绞龙提供正向输送力，将污泥由压缩腔体的入口端向压缩腔体的出口端输送并压缩，同时承托输送带、压制输送带提供反向输送力，将污泥由压缩腔体的出口端向压缩腔体的入口端输送，调节两个输送力的大小，使得正向输送力大于反向输送力，这样就能够保证污泥最终向压缩腔体的出口端输送，在输送过程中，由于承托输送带、压制输送带之间的间距由压缩腔体的入口端向压缩腔体的出口端逐渐减小，相当于逐渐减小了压缩腔体的截面积，这样污泥就会受到压缩，而两个不同方向的输送力会大大提高压缩腔体内的污泥压缩程度，进而提高了污泥的脱水率。更为关键的是，由于搅拌叶的外缘与承托输送带、压制输送带之间均设有间隙，在该间隙处的污泥的上下两侧分别受到不同方向的输送力，使得该间隙处的污泥处于翻滚并压缩的状态中，避免了因污泥内部形成稳定的污泥团而导致的污泥团中央的污水难以挤出的问题，相应地，也提高了污泥的脱水率。
具体来说，所述承托输送带、压制输送带均由两端的辊轮、绕于两端辊轮上的带体及位于带体所围成区域内的支撑板构成，支撑板的两端与两侧的辊轮的转轴固定连接，所述承托输送带、压制输送带的带体表面均匀分布有凸点。上述支撑板能够避免输送带的带体在压缩过程中向外侧弯曲变形，从而保证了压缩的效果;而带体表面均匀分布有凸点，可以提高带体与污泥之间的摩擦力，为污泥的行进提供更大的阻力，进而为污泥提高更高的压缩力。
所述压缩腔体的入口端低于压缩腔体的出口端，这样还可以借助污泥自身的重力来提高污泥行进时受到的阻力，进一步提供污泥的压缩率。
本发明的双向压缩式污泥脱水机结构简单、使用方便，可以大大提高污泥的脱水率，并且能够保障一定的污泥处理速度。
