申请日2015.05.14
公开(公告)日2015.09.16
IPC分类号C02F103/16; C02F9/04
摘要
一种地埋式电镀污水处理设备，包括反应釜、污水进管等，其特征在于：还包括防泄漏外壳、活性炭净化器、中和反应池、中空纤维过滤层、PH计探头、传感器、催化还原反应装置，所述防泄漏外壳套在反应釜外部，所述反应釜内设有格栅，所述格栅后方设有中和反应池，所述中和反应池后方安装有催化还原反应装置。密封圈和活性炭净化器可以吸附地下的湿气，避免湿气腐蚀反应釜，提高设备的使用寿命;当有较大的PH波动时，表明有污水泄漏，通过无线传感器发出信号，工作人员接收到异常信号及时处理这一情况，能有效避免污水泄漏污染地下水源。本实用新型结构简单，不占用地面空间，不影响周围环境，人工操作强度低、稳定可靠、处理效果好。
权利要求书

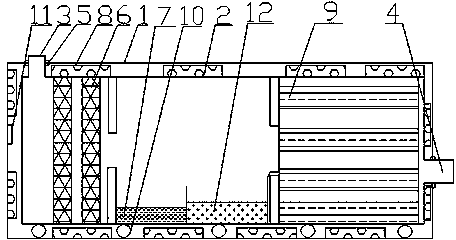

1.一种地埋式电镀污水处理设备，包括反应釜、污水进管、净水出管、密封圈、格栅，其特征在于：还包括防泄漏外壳、活性炭净化器、中和反应池、中空纤维过滤层、PH计探头、传感器、催化还原反应装置，所述防泄漏外壳套在反应釜外部，所述防泄漏外壳与反应釜之间安装有活性炭净化器，所述防泄漏外壳内壁上安装有PH计探头和无线传感器，所述反应釜前端设有污水进管，所述反应釜尾部设有净水出管，所述防泄漏外壳与污水进管、净水出管的连接处分别安装有密封圈，所述反应釜内设有格栅，所述格栅后方设有中和反应池，所述中和反应池后方安装有催化还原反应装置，所述催化还原反应装置的后方安装有中空纤维过滤层。
2.按照权利要求1所述的一种地埋式电镀污水处理设备，其特征在于：所述中和反应装置底部填充有钡盐和流砂。
3.按照权利要求1所述的一种地埋式电镀污水处理设备，其特征在于：所述无线传感器与电源相连。
4.按照权利要求1所述的一种地埋式电镀污水处理设备，其特征在于：所述防泄漏外壳为可拆卸结构。
说明书
一种地埋式电镀污水处理设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种地埋式电镀污水处理设备。
背景技术
电镀厂排出的废水和废液中的金属离子，有的以简单的阳离子形态存在，有的以酸根形式存在，有的还属于致癌和致畸变的剧毒物质。电镀废水多有毒，危害性较大，未经处理达标的电镀废水排入河道、池塘或深入地下，不但会危害环境，而且会污染饮用水和工业用水。电镀污水中含有的六价铬会对环境污染且严重危害人类健康，因此必须认真地加以处理。传统电镀污水处理设备占地面积较大，由于地下有湿气侵蚀设备，使用寿命较短，且无法探测是否有污水泄漏，在大量污水泄漏时会污染地下水源，造成区域性水源污染，可靠性差。
发明内容
根据以上技术问题，本实用新型提供一种地埋式电镀污水处理设备，包括反应釜、污水进管、净水出管、密封圈、格栅，其特征在于：还包括防泄漏外壳、活性炭净化器、中和反应池、中空纤维过滤层、PH计探头、无线传感器、催化还原反应装置，所述防泄漏外壳套在反应釜外部，所述防泄漏外壳与反应釜之间安装有活性炭净化器，所述防泄漏外壳内壁上安装有PH计探头和无线传感器，所述反应釜前端设有污水进管，所述反应釜尾部设有净水出管，所述防泄漏外壳与污水进管、净水出管的连接处分别安装有密封圈，所述反应釜内设有格栅，所述格栅后方设有中和反应池，所述中和反应池后方安装有催化还原反应装置，所述催化还原反应装置的后方安装有中空纤维过滤层。
所述中和反应装置底部填充有钡盐和流砂。
所述无线传感器与电源相连。
所述防泄漏外壳为可拆卸结构。
本实用新型的有益效果为：本实用新型提供一种地埋式电镀污水处理设备，安装在防泄漏外壳与反应釜之间的活性炭净化器可以净化由排气口排出的气体，还可吸附地下的湿气，避免湿气腐蚀反应釜，提高设备的使用寿命;防泄漏外壳内壁上安装有PH计探头时时探测防泄漏外壳与反应釜之间的PH，当有较大的PH波动时，表明有污水泄漏，通过无线传感器发出信号，工作人员接收到异常信号及时检修处理，能有效避免污水泄漏污染地下水源。格栅可滤掉污水中的大部分金属颗粒，中和反应池中和掉污水中的酸，催化还原反应装置吸附污水中的六价铬，中空纤维过滤层过滤已净化的污水并对其灭菌消毒，有效的过滤净化污水，吸附危害性较大的六价铬，同时，避免排出的水中含有细菌污染地下水或周围环境。本实用新型结构简单，不占用空间，不影响周围环境，人工操作强度低，一次性处理达标，稳定可靠、处理效果好。
