申请日2016.06.12
公开(公告)日2016.10.12
IPC分类号C02F1/00; C02F3/28; C02F3/02; B01F7/18
摘要

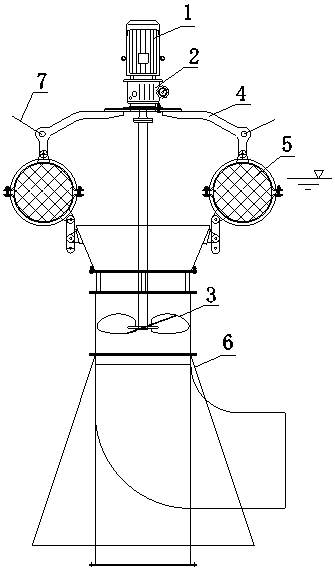

本发明涉及一种污水处理用浮式搅拌器，包括自上而下依次设置的电机、无级变速机、主机架、叶轮及导流筒，所述电机的输出轴与无级变速机的输入端连接，所述无级变速机的输出轴通过联轴器与叶轮轴连接，所述主机架上配置用于在水面上固定或移动主机的绳缆，所述主机架上端通过法兰与无级变速机的输出端连接，所述主机架下端设有至少三个支撑臂，任意所述的支撑臂下端连接有漂浮筒，所述漂浮筒的下端与导流筒的上端连接，所述叶轮位于导流筒内;本发明的整机采用漂浮筒支承绳缆固定，使驱动部件位于水面上部，运行监视及维护检修方便，整机配置了不同的导流筒可适应不同的安装方位和不同水体的搅拌需求。
权利要求书
1.污水处理用浮式搅拌器，其特征在于，包括自上而下依次设置的电机、无级变速机、主机架、叶轮及导流筒，所述电机的输出轴与无级变速机的输入端连接，所述无级变速机的输出轴通过联轴器与叶轮轴连接，所述主机架上配置用于在水面上固定或移动主机架的绳缆，所述主机架的上端通过法兰与无级变速机的输出端连接，所述主机架下端设有至少三个支撑臂，任意所述的支撑臂下端连接有漂浮筒，所述漂浮筒的下端与导流筒的上端连接，所述叶轮位于导流筒内。
2.根据权利要求1所述的污水处理用浮式搅拌器，其特征在于，所述导流筒包括依次通过法兰连接的上筒、花筒、叶轮筒及下筒，所述上筒为倒圆锥筒，所述下筒为圆锥筒、直筒或弯筒，所述叶轮筒为叶轮工作的腔体。
3.根据权利要求1所述的污水处理用浮式搅拌器，其特征在于，所述叶轮为直径400mm～800mm的防缠绕型叶轮。
4.根据权利要求3所述的污水处理用浮式搅拌器，其特征在于，所述叶轮包括叶轮轴，所述叶轮轴的上端通过对中榫凸缘联轴器与无级变速机的输出轴连接，叶轮轴的下端设有垂直于叶轮轴的节点板，所述节点板上倾斜均布有至少两片梅花瓣形的叶片，且所述叶片与节点板之间的夹角为锐角。
5.根据权利要求4所述的污水处理用浮式搅拌器，其特征在于，所述叶片与节点板之间的夹角为15°～25°。
6.根据权利要求1所述的污水处理用浮式搅拌器，其特征在于，所述漂浮筒为玻璃钢制成的密封空腔体，所述空腔体的中部为圆柱体，空腔体的两端为球面体，沿所述圆柱体轴线中心的纵截面设有一圈环形箍槽，且于环形箍槽内装有与之配合的浮筒箍;所述浮筒箍由上箍和下箍对接组成，所述上箍和下箍均设有耳板，所述上箍的耳板与支撑臂连接，下箍的耳板通过连接板与导流筒的耳板连接。
7.根据权利要求1所述的污水处理用浮式搅拌器，其特征在于，所述电机为2级能效的三相异步电机。
8.根据权利要求1所述的污水处理用浮式搅拌器，其特征在于，所述无级变速机为MB型具备调速功能的减速机组合。
说明书
污水处理用浮式搅拌器
技术领域
本发明涉及搅拌设备，具体涉及一种污水处理用浮式搅拌器。
背景技术
目前，随着人与自然和谐发展的理念不断加强，弥足珍贵的水资源得到空前地重视，为解决日益突出的缺水问题，市镇污水和工业废水的处理、湖泊和流域的治理及水资源再生利用等技术不断进步，在这些技术当中都不可或缺地需要建立水体的流态，而建立水体流态主要依靠搅拌器。现有的搅拌器基本采用在池壁或池底的固定安装方式，这种安装方式存在着如下缺点，一是驱动部件完全浸没水里，不仅对部件密封性要求高，而且无法直接监视设备运行状态;二是搅拌器建立的水体流态基本固定，无法因工艺需要进行调整，而且配置不当会造成水体局部死区;三是设备安装需有基础固定，对于自然水体的搅拌增加难度;四是搅拌器的维护和检修不便。
发明内容
本发明要解决的技术问题在于填补现有技术的不足，提供一种污水处理用浮式搅拌器，整机利用漂浮筒支撑漂浮于水面，不受基础固定的限制，便于操作和检修，同时配合导流筒设计可适应不同的安装方位和不同水体的搅拌需要。
为此，本发明具体方案如下：
污水处理用浮式搅拌器，包括自上而下依次设置的电机、无级变速机、主机架、叶轮及导流筒，所述电机的输出轴与无级变速机的输入端连接，所述无级变速机的输出轴通过联轴器与叶轮轴连接，所述主机架上配置用于在水面上固定或移动主机架的绳缆，所述主机架上端通过法兰与无级变速机的输出端口连接，所述主机架下端设有至少三个支撑臂，任意所述的支撑臂下端连接有漂浮筒，所述漂浮筒的下端与导流筒的上端连接，所述叶轮位于导流筒内。
进一步，所述导流筒包括依次通过法兰连接的上筒、花筒、叶轮筒及下筒，所述上筒为倒圆锥筒，所述下筒为圆锥筒、直筒或弯筒，所述叶轮筒为叶轮工作的腔体。
进一步，所述叶轮为直径400 mm～800mm的防缠绕型叶轮。
进一步，所述叶轮包括叶轮轴，所述叶轮轴的上端通过对中榫凸缘联轴器与无级变速机的输出轴连接，叶轮轴的下端设有垂直于叶轮轴的节点板，所述节点板上倾斜均布有至少两片梅花瓣形的叶片，且所述叶片与节点板之间的夹角为锐角。
进一步，所述叶片与节点板之间的夹角为15°～25°。
进一步，所述漂浮筒为玻璃钢制成的密封空腔体，所述空腔体的中部为圆柱体，空腔体的两端为球面体，沿所述圆柱体轴线中心的纵截面设有一圈环形箍槽，且于环形箍槽内装有与之配合的浮筒箍;所述浮筒箍由上箍和下箍对接组成，所述上箍和下箍上均设有耳板，所述上箍的耳板与支撑臂连接，下箍的耳板通过连接板与导流筒上的耳板连接。
进一步，所述电机为2级能效的三相异步电机。
进一步，所述无级变速机为MB型具备调速功能的减速机组合。
本发明的有益效果如下：
1、本发明不同于传统的搅拌器安装方式，不受基础条件的限制，能在不同的工作位置和不同的水位条件下正常运行;2、整机通过漂浮筒漂浮于水面，驱动部件的制造要求相较于传统的潜水式搅拌器要求更低，大为降低了制造成本;3、本发明通过组合式导流筒设计，可适应不同水体搅拌的要求;4、本发明的浮式安装方便了设备运行监控和维护检修，减轻了工作强度;5、整机漂浮于水面，很好地利用水体的特性达到设备减震效果，极大地提高了使用寿命。
