申请日2015.05.20
公开(公告)日2015.11.18
IPC分类号C02F3/12; C02F3/02; C02F7/00
摘要
本实用新型提供污水高效混合曝气调节池，曝气装置包括曝气进气泵、曝气进气管路和曝气部件，在曝气进气管路上均匀设有曝气口，曝气部件设在曝气口上，曝气部件包括曝气头和曝气连接管，在曝气头顶部均匀设有曝气喷口，曝气头底部与曝气连接管相连，在曝气进气管路一端设有曝气进气泵，污水深处搅拌装置设在调节池主体底端，污水上下搅拌装置设在调节池主体内，顶层污泥回收装置包括污泥回收槽、污泥收集刮板和刮板滑动导轨，刮板滑动导轨设在调节池主体顶端，污泥收集刮板活动设在刮板滑动导轨上，污泥回收槽通过污泥回收导轨设在调节池主体顶端一侧。提高污水处理池的曝气效率，同时能够分类的对污水内所包含的物质进行回收处理。
权利要求书

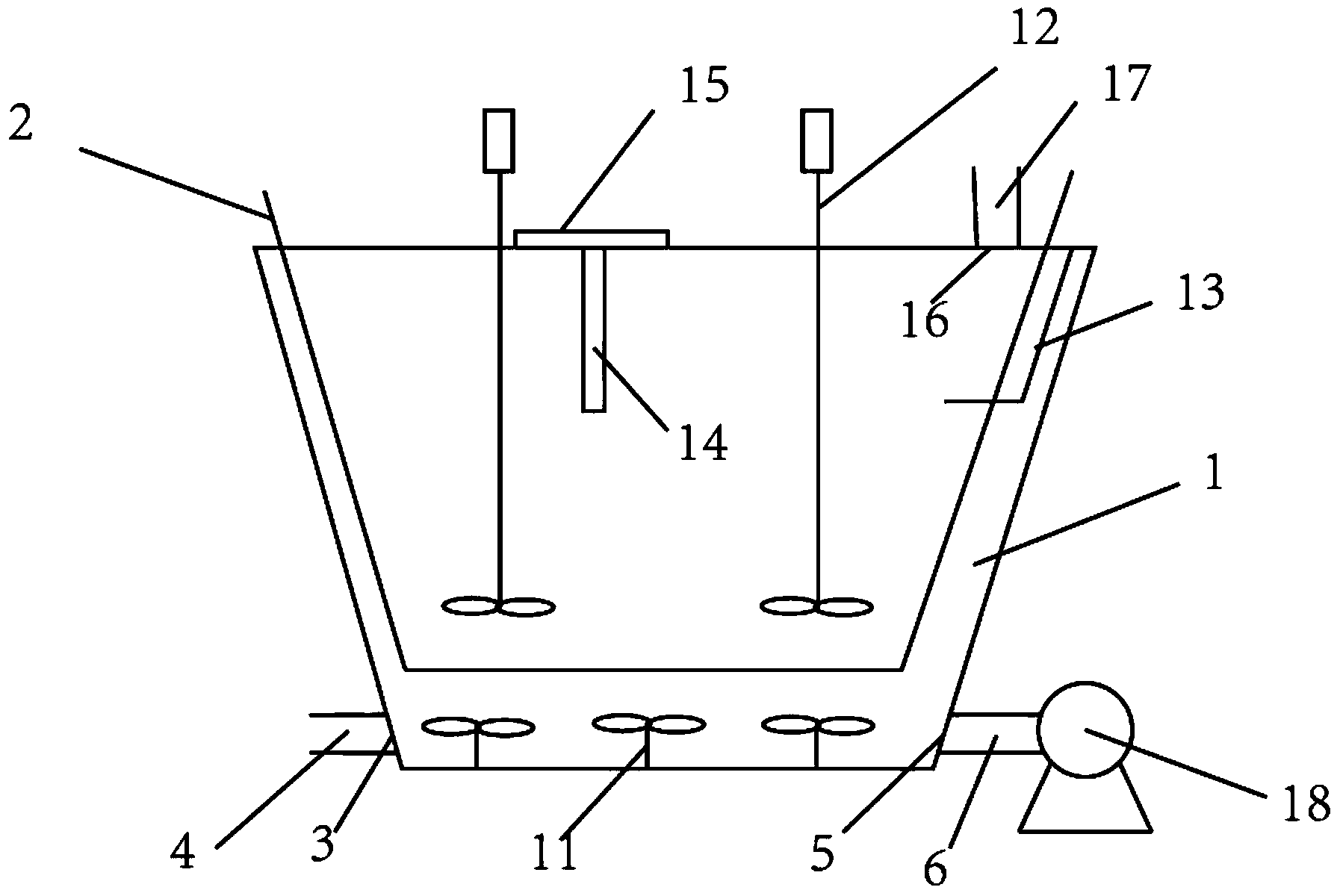

1.污水高效混合曝气调节池，其特征在于：包括调节池主体、曝气装置、搅拌装置 以及顶层污泥回收装置，所述调节池主体左侧设置有污水进水口，所述污水进水口与污 水进水管路相连，所述调节池主体右侧设置有污水出水口，在所述污水出水口上设置有 过滤格栅，所述污水出水口与所述污水排水管路相连，在所述污水排水管路上设置有所 述污水泵，所述调节池主体采用横截面为倒置的等腰梯形的结构，所述曝气装置包括曝 气进气泵、曝气进气管路以及曝气部件，所述曝气进气管路围绕所述调节池主体内部设 置，在所述曝气进气管路上均匀的设置有所述曝气口，所述曝气部件设置在所述曝气口 上，所述曝气部件包括曝气头以及曝气连接管，所述曝气头采用横截面为半圆形的结构， 在所述曝气头顶部均匀的设置有曝气喷口，所述曝气头底部与所述曝气连接管相连，在 所述曝气进气管路一端设置有所述曝气进气泵，所述搅拌装置包括污水深处搅拌装置以 及污水上下搅拌装置，所述污水深处搅拌装置设置在所述调节池主体底端，所述污水上 下搅拌装置设置在所述调节池主体内，所述污水上下搅拌装置伸入所述调节池主体内的 长度小于所述调节池主体的深度，所述顶层污泥回收装置包括污泥回收槽、污泥收集刮 板以及刮板滑动导轨，所述刮板滑动导轨设置在所述调节池主体顶端，所述污泥收集刮 板活动的设置在所述刮板滑动导轨上，所述污泥回收槽通过污泥回收导轨设置在所述调 节池主体顶端一侧，所述污泥回收槽采用“L”形结构。
2.根据权利要求1所述的污水高效混合曝气调节池，其特征在于：在所述调节池主 体顶端设置有出气口，所述出气口通过排气管路与收集气瓶相连。
3.根据权利要求1所述的污水高效混合曝气调节池，其特征在于：在所述调节池主 体底端外侧设置有污水深处搅拌装置驱动电机，在所述调节池主体顶端外侧设置有污水 上下搅拌装置驱动电机。
4.根据权利要求1所述的污水高效混合曝气调节池，其特征在于：在所述调节池主 体顶端一侧设置有曝气管进口，在所述调节池主体顶端另一侧设置有曝气管出口，所述 曝气进气管路通过所述曝气管进口进入所述调节池主体内部，所述曝气进气管路通过所 述曝气管出口离开所述调节池主体内部。
说明书
污水高效混合曝气调节池
技术领域
本实用新型涉及污水处理装置技术领域，更具体地说涉及一种污水高效混合曝气调 节池。
背景技术
污水处理(sewagetreatment,wastewatertreatment)：为使污水达到排水某一水 体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交 通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百 姓的日常生活。
近几年来，城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当 前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水 设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。而目前的污水 处理池制作成本高，处理效果差。
在一些工业过程中，如食品、造纸、钢铁等化工企业生产过程中也会排放大量的污 水，而这些污水大部分属于有机废水，这种有机污水需经过处理才能排放到自然界中， 否则直接排放到自然界水体中会迅速消耗水中的溶解氧，造成水体缺氧而影响鱼类和其 他水生动物的生存，同时污水中的悬浮物易在厌氧条件下分解产生臭气，恶化水质。
实用新型内容
本实用新型克服了现有技术中的不足，目前的污水处理池制作成本高，处理效果差， 提供了一种污水高效混合曝气调节池，提高污水处理池的曝气效率，同时能够分类的对 污水内所包含的物质进行回收处理。
本实用新型的目的通过下述技术方案予以实现。
污水高效混合曝气调节池，包括调节池主体、曝气装置、搅拌装置以及顶层污泥回 收装置，所述调节池主体左侧设置有污水进水口，所述污水进水口与污水进水管路相连， 所述调节池主体右侧设置有污水出水口，在所述污水出水口上设置有过滤格栅，所述污 水出水口与所述污水排水管路相连，在所述污水排水管路上设置有所述污水泵，所述调 节池主体采用横截面为倒置的等腰梯形的结构，所述曝气装置包括曝气进气泵、曝气进 气管路以及曝气部件，所述曝气进气管路围绕所述调节池主体内部设置，在所述曝气进 气管路上均匀的设置有所述曝气口，所述曝气部件设置在所述曝气口上，所述曝气部件 包括曝气头以及曝气连接管，所述曝气头采用横截面为半圆形的结构，在所述曝气头顶 部均匀的设置有曝气喷口，所述曝气头底部与所述曝气连接管相连，在所述曝气进气管 路一端设置有所述曝气进气泵，所述搅拌装置包括污水深处搅拌装置以及污水上下搅拌 装置，所述污水深处搅拌装置设置在所述调节池主体底端，所述污水上下搅拌装置设置 在所述调节池主体内，所述污水上下搅拌装置伸入所述调节池主体内的长度小于所述调 节池主体的深度，所述顶层污泥回收装置包括污泥回收槽、污泥收集刮板以及刮板滑动 导轨，所述刮板滑动导轨设置在所述调节池主体顶端，所述污泥收集刮板活动的设置在 所述刮板滑动导轨上，所述污泥回收槽通过污泥回收导轨设置在所述调节池主体顶端一 侧，所述污泥回收槽采用“L”形结构。
在所述调节池主体顶端设置有出气口，所述出气口通过排气管路与收集气瓶相连。
在所述调节池主体底端外侧设置有污水深处搅拌装置驱动电机，在所述调节池主体 顶端外侧设置有污水上下搅拌装置驱动电机。
在所述调节池主体顶端一侧设置有曝气管进口，在所述调节池主体顶端另一侧设置 有曝气管出口，所述曝气进气管路通过所述曝气管进口进入所述调节池主体内部，所述 曝气进气管路通过所述曝气管出口离开所述调节池主体内部。
本实用新型的有益效果为：与现有技术相比，本实用新型设置有曝气装置，通过围 绕设置在调节池主体内的曝气装置，大大提高了调节池主体内部污水的曝气作用，与污 水深处搅拌装置以及污水上下搅拌装置相结合以后，使得污水深处也能够进行有效地曝 气，大大提高了污水处理的效率，减少了污水处理所需的时间;顶层污泥回收装置的设 置，使得漂浮于污水上层的污泥能够提前被顶层污泥回收装置所收集，使得漂浮于污水 上层的污泥不会影响污水的曝气作用，同时也降低了污水中污泥的含量;在所述调节池 主体顶端设置有出气口，出气口与收集气瓶相连，能够收集在污水处理过程中产生的沼 气以及其他气体，这样不仅有效地利用了污水处理过程中所产生的各种副产物，同时也 能保证调节池主体内部压力的稳定，保证调节池主体稳定的运转。
