申请日2015.05.24
公开(公告)日2015.09.30
IPC分类号B01D29/05; C02F11/12
摘要
本实用新型公开了一种高效率污泥脱水机，包括脱水容器、污泥斗、顶板、摇杆、密封套、挤压活塞、纤维滤布、出水圆筒、储水槽、控制箱和真空泵，所述脱水容器内部的上端设有挤压活塞，下端固定设有滤筒，所述密封套固定在脱水容器的顶部，所述纤维滤布和出水圆筒安装在滤筒的内部，所述污泥斗通过导管与脱水容器的上端相连接，所述挤压活塞和顶板之间设置带有摇杆的千斤顶，所述储水槽和真空泵位于控制箱的内部，所述储水槽通过导管与出水圆筒和真空泵连接。该高效率污泥脱水机通过千斤顶和真空泵的双重作用力下，大大提高了脱水的效率，能够广泛的应用于工业生产中。
权利要求书

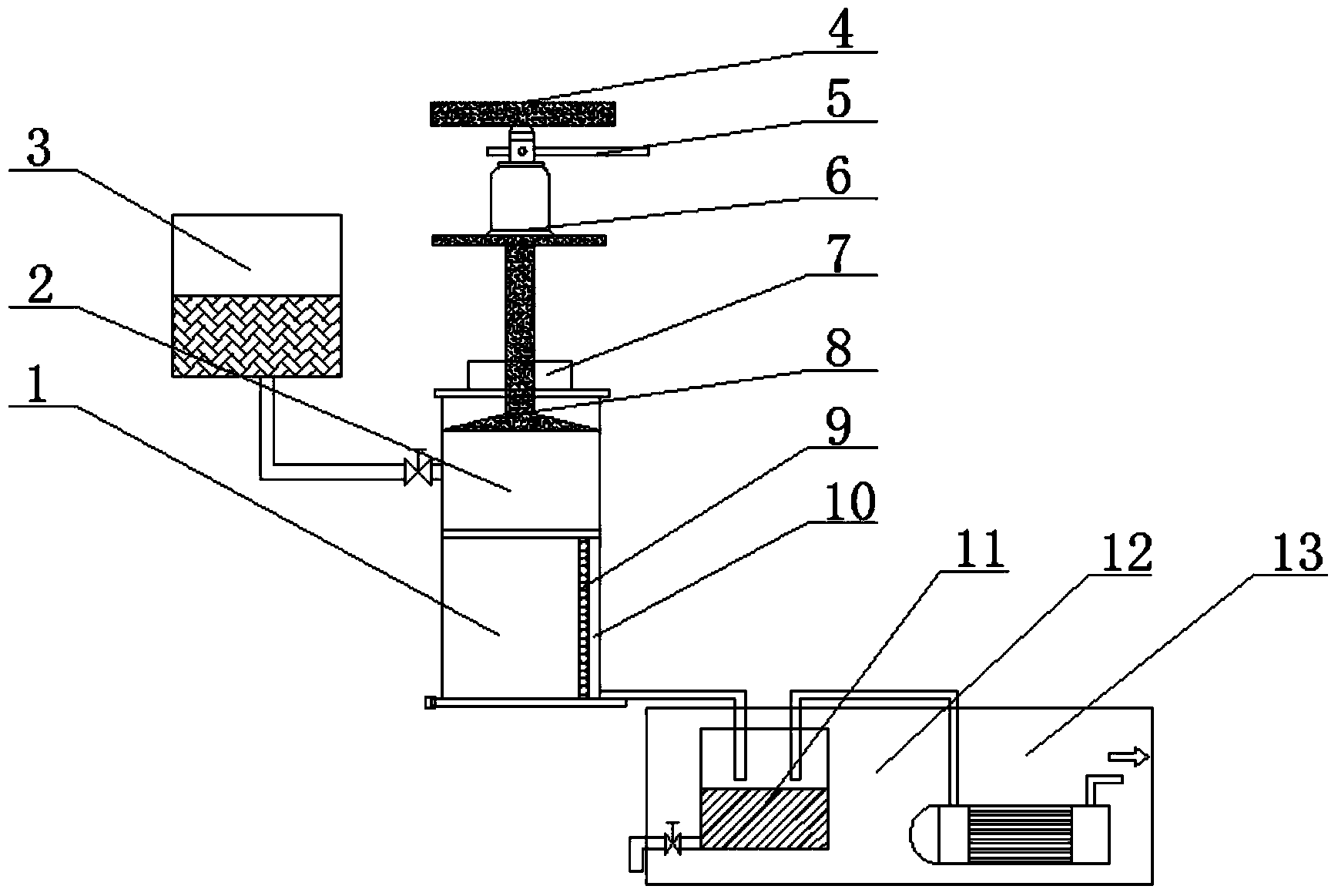

1.一种高效率污泥脱水机，包括脱水容器(2)、污泥斗(3)、 顶板(4)、摇杆(5)、密封套(7)、挤压活塞(8)、纤维滤布(9)、 出水圆筒(10)、储水槽(11)、控制箱(12)和真空泵(13)，其特 征在于：所述脱水容器(2)内部的上端设有挤压活塞(8)，下端固 定设有滤筒(1)，且脱水容器(2)的内腔与滤筒(1)的内腔相通， 所述密封套(7)固定在脱水容器(2)的顶部，且位于挤压活塞(8) 的外部，所述纤维滤布(9)和出水圆筒(10)安装在滤筒(1)的内 部，所述污泥斗(3)通过导管与脱水容器(2)的上端相连接，所述 挤压活塞(8)和顶板(4)之间设置带有摇杆(5)的千斤顶(6)， 所述储水槽(11)和真空泵(13)位于控制箱(12)的内部，所述储 水槽(11)通过导管与出水圆筒(10)和真空泵(13)连接。
2.根据权利要求1所述的一种高效率污泥脱水机，其特征在于： 所述脱水容器(2)的底部设有可拆卸底盖。
3.根据权利要求1所述的一种高效率污泥脱水机，其特征在于： 所述污泥斗(3)和脱水容器(2)之间、储水槽(11)的底部均安装 有控制阀。
说明书
一种高效率污泥脱水机
技术领域
本实用新型涉及一种污泥脱水机设备技术领域，具体为一种高效 率污泥脱水机。
背景技术
随着人们环保意识的加强，大量的污水处理厂在各大中城市陆续 建成并投入运行，我国污水处理市场将迎来飞速发展的时代，每一座 污水处理厂每天要排放含水率约99.2%的剩余污泥数百甚至上万 吨，同时，污泥处理费用约占污水处理厂的全部运行费用的20～ 50%，污水厂的污泥是一种不均匀的、复杂的分散系，其含水率高， 体积和数量庞大，易发臭，因此必须及时处理，污泥处理首先应进 行脱水减量，以便后续处理处置，现有的污泥脱水设备中，均存在 设备复杂、投资大、能耗高、脱水率低等缺点，因此，研发一种简单 高效的污泥脱水设备显得十分重要。
实用新型内容
本实用新型的目的在于提供一种高效率污泥脱水机，以解决上述 背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效率污 泥脱水机，包括脱水容器、污泥斗、顶板、摇杆、密封套、挤压活塞、 纤维滤布、出水圆筒、储水槽、控制箱和真空泵，所述脱水容器内部 的上端设有挤压活塞，下端固定设有滤筒，且脱水容器的内腔与滤筒 的内腔相通，所述密封套固定在脱水容器的顶部，且位于挤压活塞的 外部，所述纤维滤布和出水圆筒安装在滤筒的内部，所述污泥斗通过 导管与脱水容器的上端相连接，所述挤压活塞和顶板之间设置带有摇 杆的千斤顶，所述储水槽和真空泵位于控制箱的内部，所述储水槽通 过导管与出水圆筒和真空泵连接。
优选的，所述脱水容器的底部设有可拆卸底盖。
优选的，所述污泥斗和脱水容器之间、储水槽的底部均安装有控 制阀。
与现有技术相比，本实用新型的有益效果是：该高效率污泥脱水 机通过千斤顶和真空泵的双重作用力下，大大提高了脱水的效率，能 够广泛的应用于工业生产中。
