申请日2016.06.15
公开(公告)日2016.11.09
IPC分类号C02F9/06
摘要
本实用新型公开了一种多级污水处理装置，包括搅拌槽、污水管道和静置槽，搅拌槽内设置有搅拌器，搅拌槽通过污水管道连接化学反应槽，化学反应槽上方设置有化学原料投放器，化学反应槽内设置有搅拌器，化学反应槽通过污水管道连接电解处理槽，电解处理槽顶部设置有电极接线柱，电解处理槽上方通过固定支架设置有太阳能电池板，电解处理槽通过污水管道连接静置槽，化学反应槽、电解处理槽和静置槽的下方均设置有污泥收集管，该种多级污水处理装置，通过化学反应槽、电解处理槽和电解处理槽共同作用将污水中的污泥清除再将污水通过污水管道排出，搅拌器使得污泥沉淀更多，同时使用太阳能发电对污水进行电解处理，节约了能源。
权利要求书

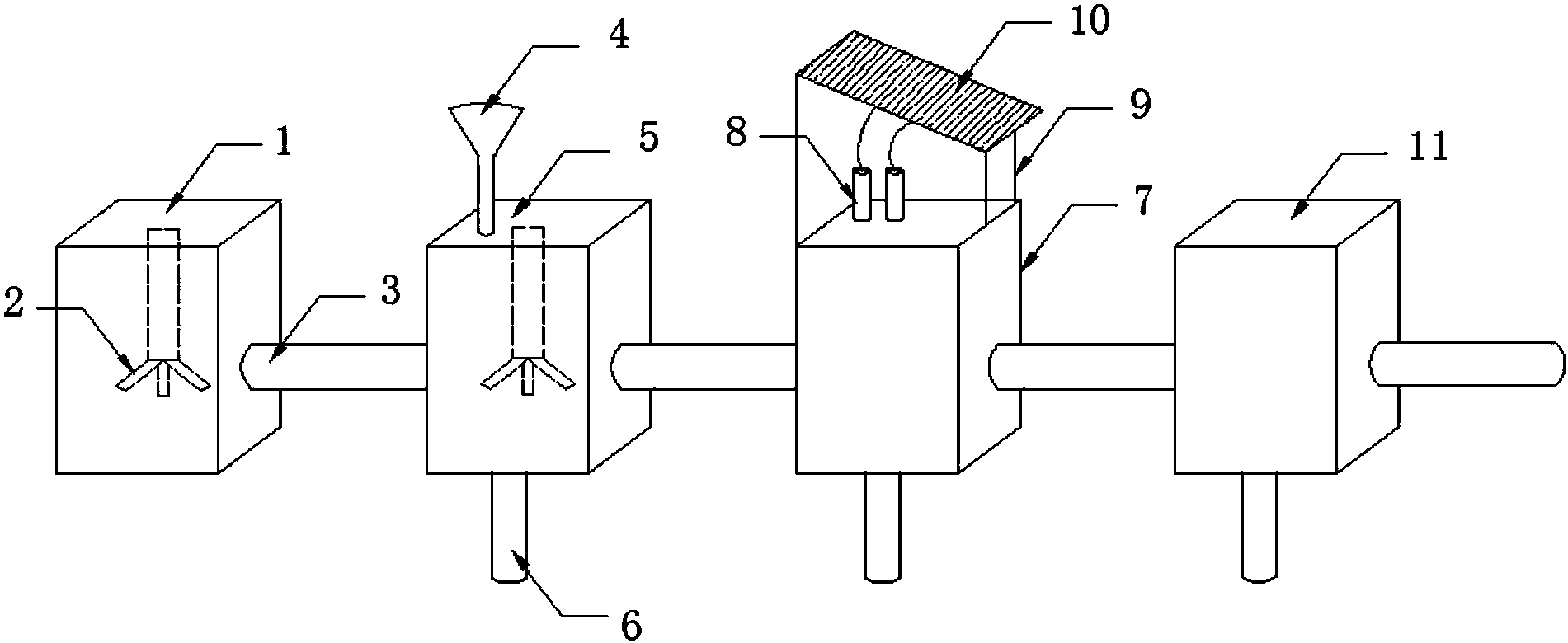

1.一种多级污水处理装置，包括搅拌槽(1)、污水管道(3)和静置槽(11)，其特征在于，所述搅拌槽(1)内设置有搅拌器(2)，所述搅拌槽(1)通过所述污水管道(3)连接化学反应槽(5)，所述化学反应槽(5)上方设置有化学原料投放器(4)，所述化学反应槽(5)内设置有所述搅拌器(2)，所述化学反应槽(5)通过所述污水管道(3)连接电解处理槽(7)，所述电解处理槽(7)顶部设置有电极接线柱(8)，所述电解处理槽(7)上方通过固定支架(9)设置有太阳能电池板(10)，所述电解处理槽(7)通过所述污水管道(3)连接所述静置槽(11)，所述化学反应槽(5)、所述电解处理槽(7)和所述静置槽(11)的下方均设置有污泥收集管(6)。
2.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述搅拌器(2)固定设置在所述搅拌槽(1)和所述化学反应槽(5)的内侧顶部。
3.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述搅拌槽(1)、所述化学反应槽(5)、所述电解处理槽(7)和所述静置槽(11)与所述污水管道(3)的连接处均采用法兰式卡箍连接。
4.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述电解处理槽(7)设置两块电极板，两块所述电极板通过导线分别连接所述电极接线柱(8)的正负两极。
5.根据权利要求1所述的一种多级污水处理装置，其特征在于，所述搅拌器(2)连接所述太阳能电池板(10)或者外接电源装置。
说明书
一种多级污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种多级污水处理装置，属于污水处理技术领域。
背景技术
污水处理是为使污水水质进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。所谓原生污水就城市直接排放未经处理的生活或者是工业废水，现阶段的利用方法是原生污水直接进入污水源热泵系统进行换热，在消耗少量电力的情况下为城市建筑物室内制冷供暖。污水再利用有几个技术难点需要克服：堵塞，腐蚀，换热效率。
目前城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。水现在直接利用情况：随着人类社会的进步，科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。为了切实保护好、管理好饮用水质，让农村广大群众喝上干净水、放心水，是我国政府为民办实事的一项政德工程。为了改善水环境质量，则必须要有先进的科技手段来实现对水污染的防治。
实用新型内容
本实用新型提供一种多级污水处理装置，可以有效地解决城市生活污水处理和城市水环境保护的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种多级污水处理装置，包括搅拌槽、污水管道和静置槽，所述搅拌槽内设置有搅拌器，所述搅拌槽通过所述污水管道连接化学反应槽，所述化学反应槽上方设置有化 学原料投放器，所述化学反应槽内设置有所述搅拌器，所述化学反应槽通过所述污水管道连接电解处理槽，所述电解处理槽顶部设置有电极接线柱，所述电解处理槽上方通过固定支架设置有太阳能电池板，所述电解处理槽通过所述污水管道连接所述静置槽，所述化学反应槽、所述电解处理槽和所述静置槽的下方均设置有污泥收集管。
作为本实用新型的一种优选技术方案，所述搅拌器固定设置在所述搅拌槽和所述化学反应槽的内侧顶部。
作为本实用新型的一种优选技术方案，所述搅拌槽、所述化学反应槽、所述电解处理槽和所述静置槽与所述污水管道的连接处均采用法兰式卡箍连接。
作为本实用新型的一种优选技术方案，所述电解处理槽设置两块电极板，两块所述电极板通过导线分别连接所述电极接线柱的正负两极。
作为本实用新型的一种优选技术方案，所述搅拌器连接所述太阳能电池板或者外接电源装置。
本实用新型所达到的有益效果是：该种多级污水处理装置，可以有效地解决城市生活污水处理问题，是当前和今后城市节水和城市水环境保护工作的重中之重的问题，通过化学反应槽、电解处理槽和电解处理槽共同作用将污水中的污泥清除，再将污水通过污水管道排出，搅拌器使得化学反应进行的更加彻底，会使得污泥沉淀更多，同时使用太阳能发电对污水进行电解处理，节约了能源。
