申请日2016.07.27
公开(公告)日2017.03.08
IPC分类号C02F9/08
摘要
本实用新型公开了一种园林用污水过滤净化设备,包括外壳，外壳内设有过滤搅拌沉淀筒和净化过滤筒，所述外壳上方设置有进水口，所述外壳侧面上连接设置有化学物质输入管，所述过滤搅拌沉淀筒内部设置有粗过滤器，所述粗过滤器设置在进水口下方，所述过滤搅拌沉淀筒内部设置有搅拌轴，所述过滤搅拌沉淀筒外壁上设置有与搅拌轴相连的搅拌电机。本实用新型结构简单，设计巧妙，这种结构的污水在使用的过程中，采用多重过滤，这样过滤的效果更好，而且还使用了搅拌轴对污水进行充分搅拌，通过活性炭化学物质进行反应沉淀，通过设置紫外杀菌灯这样从而达到除菌的效果，经过这两道程序出来的水，干净，无异味。
权利要求书

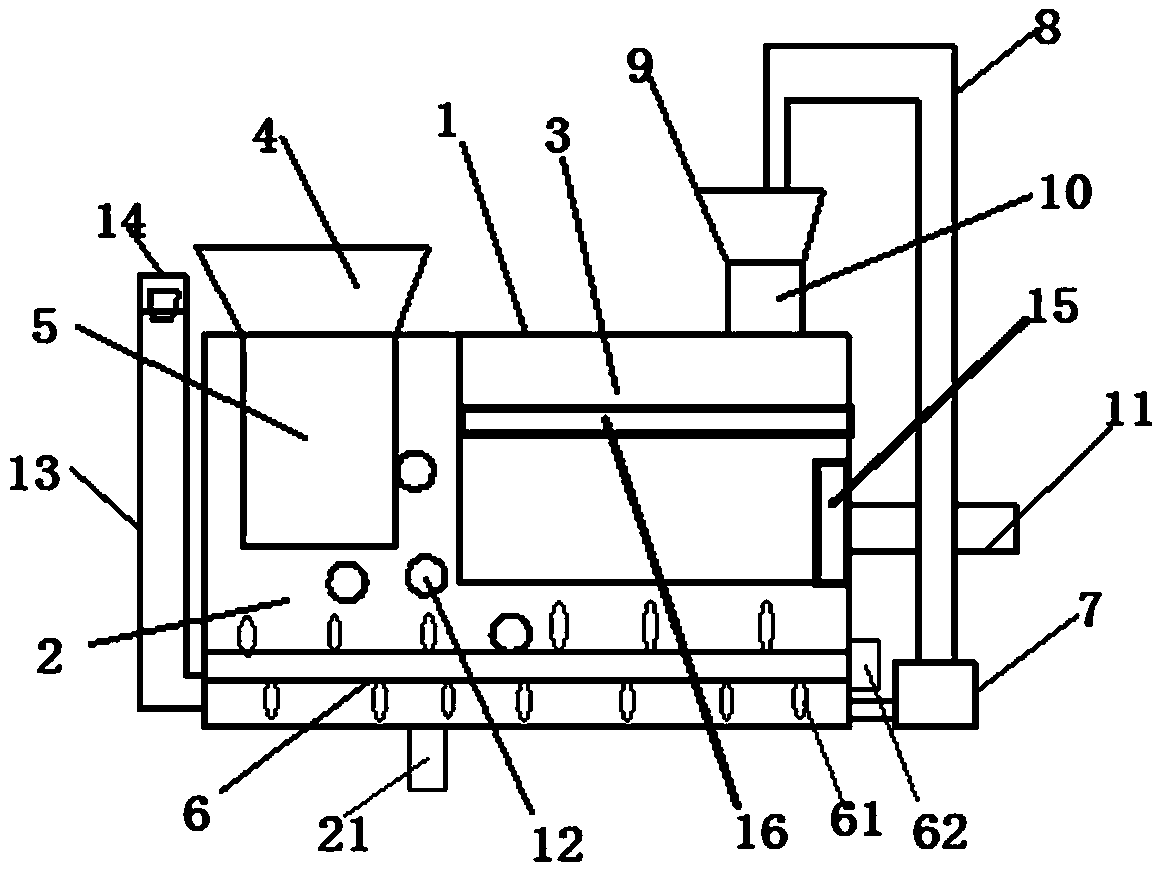

1.一种园林用污水过滤净化设备,其特征在于，包括外壳(1)，外壳(1)内设有过滤搅拌沉淀筒(2)和净化过滤筒(3)，所述外壳(1)上方设置有进水口(4)，所述外壳(1)侧面上连接设置有化学物质输入管(13)，所述过滤搅拌沉淀筒(2)内部设置有粗过滤器(5)，所述粗过滤器(5)设置在进水口(4)下方，所述过滤搅拌沉淀筒(2)内部设置有搅拌轴(6)，所述过滤搅拌沉淀筒(2)外壁上设置有与搅拌轴(6)相连的搅拌电机(62)，所述搅拌轴(6)上设置有搅拌叶(61)，所述过滤搅拌沉淀筒(2)内部设置有活性炭过滤袋(12)，所述外壳(1)的侧面设有泵体(7)，所述泵体(7)的进口通过连通管(8)与过滤搅拌沉淀筒(2)的出口相连，所述泵体(7)的出口通过连通管(8)与净化过滤筒(3)的进口(9)连通，所述净化过滤筒(3)的进口(9)内设有精细过滤器(10)，所述净化过滤筒(3)内部设置有精密超过滤网(16)，所述净化过滤筒(3)底部设置有净水出水管(11)，所述净水出水管(11)内侧设置有紫外杀菌灯(15)，所述过滤搅拌沉淀筒(2)底部连接设置有冲洗管(21)。
2.根据权利要求1所述的一种园林用污水过滤净化设备,其特征在于，所述化学物质输入管(13)上方设置有管接口(14)。
3.根据权利要求1所述的一种园林用污水过滤净化设备,其特征在于，所述净水出水管(11)上设置有控制阀。
说明书
一种园林用污水过滤净化设备
技术领域
本实用新型涉及水处理设备领域，特别涉及一种园林用污水过滤净化设备。
背景技术
现有技术中的污水过滤器，往往适用范围单一，且过滤效果不理想。在使用一段时间后，需要停水，才能拆洗过滤网，清洗不方便;而且，现有的过滤器一般也只有一层滤网，因污物大小不一，所以一种孔径的过滤网往往不能更好的实现过滤污水的效果。
实用新型内容
本实用新型为了解决现有技术的问题，提供了一种园林用污水过滤净化设备。
为实现上述目的，本实用新型采用的技术方案是：本实用新型所述的一种园林用污水过滤净化设备,包括外壳，外壳内设有过滤搅拌沉淀筒和净化过滤筒，所述外壳上方设置有进水口，所述外壳侧面上连接设置有化学物质输入管，所述过滤搅拌沉淀筒内部设置有粗过滤器，所述粗过滤器设置在进水口下方，所述过滤搅拌沉淀筒内部设置有搅拌轴，所述过滤搅拌沉淀筒外壁上设置有与搅拌轴相连的搅拌电机，所述搅拌轴上设置有搅拌叶，所述过滤搅拌沉淀筒内部设置有活性炭过滤袋，所述外壳的侧面设有泵体，所述泵体的进口通过连通管与过滤搅拌沉淀筒的出口相连，所述泵体的出口通过连通管与净化过滤筒的进口连通，所述净化过滤筒的进口内设有精细过滤器，所述净化过滤筒内部设置有精密超过滤网，所述净化过滤筒底部设置有净水出水管，所述净水出水管内侧设置有紫外杀菌灯，所述过滤搅拌沉淀筒底部连接设置有冲洗管。
作为优选，所述化学物质输入管上方设置有管接口。
作为优选，所述净水出水管上设置有控制阀。
本实用新型结构简单，设计巧妙，这种结构的污水在使用的过程中，采用二级过滤，这样过滤的效果更好，而且还使用了加热器对污水进行加热，这样从而达到高温除菌的效果，经过这两道程序出来的水，干净，无异味。这是一种新的技术方案，便于推广使用。
