申请日2016.06.16
公开(公告)日2016.08.24
IPC分类号C02F1/40
摘要
本发明公开一种油水处理装置，具体涉及油水处理装置技术领域。包括分离器本体、进液口、混合箱、泵、刮油槽、排油管、抽油机、废油箱、电机，其特征在于：所述分离器本体内部设置有混合箱，混合箱左侧设置有进液口，泵设置在混合箱底端，且泵与进液口连接，刮油槽设置在混合箱的顶部且与电机连接，刮油槽连接排油管的一端，排油管的另一端连接抽油机，抽油机设置在废油箱的顶部。所述混合箱上还设置有透明的观察窗。所述泵与进液口连接，且泵设置在混合箱的外部。本发明具有结构简单、制造成本低、油水分离效率高等优点。
权利要求书

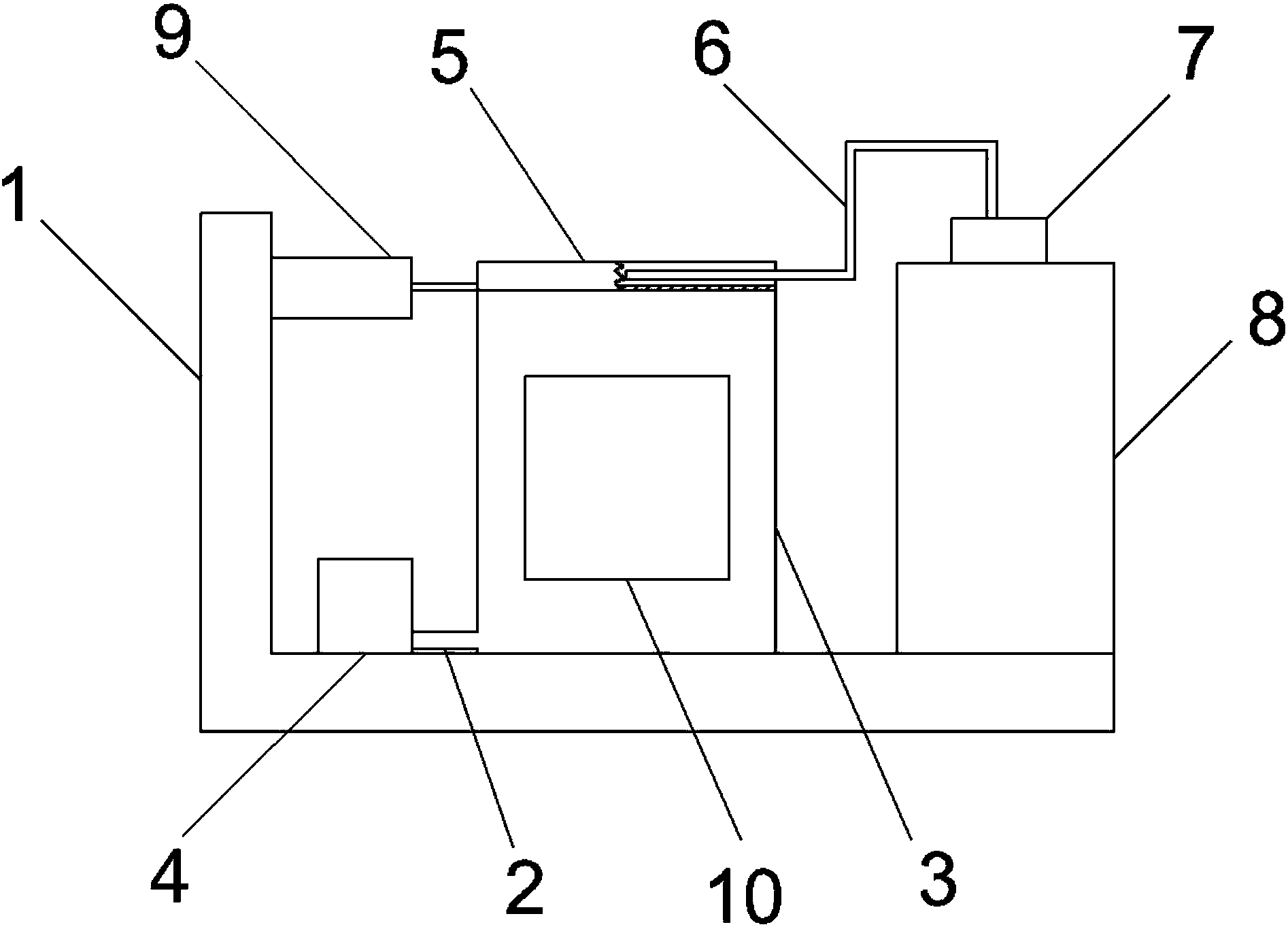

1.一种油水处理装置，包括分离器本体(1)、进液口(2)、混合箱(3)、泵(4)、刮油槽(5)、排油管(6)、抽油机(7)、废油箱(8)、电机(9)，其特征在于：所述分离器本体(1)内部设置有混合箱(3)，混合箱(3)左侧设置有进液口(2)，泵(4)设置在混合箱(3)底端，且泵(4)与进液口(2)连接，刮油槽(5)设置在混合箱(3)的顶部且与电机(9)连接，刮油槽(5)连接排油管(6)的一端，排油管(6)的另一端连接抽油机(7)，抽油机(7)设置在废油箱(8)的顶部;所述混合箱(3)上还设置有透明的观察窗(10);所述泵(4)与进液口(2)连接，且泵(4)设置在混合箱(3)的外部。
2.根据权利要求1所述的油水处理装置，其特征在于：所述刮油槽(5)成半圆型板状结构。
3.根据权利要求1所述的油水处理装置，其特征在于：所述刮油槽(5)绕电机自由转动。
4.根据权利要求1所述的油水处理装置，其特征在于：所述排油管(6)的一端连接在刮油槽(5)内部中间位置处。
说明书
一种油水处理装置
技术领域
本发明涉及垃圾处理装置技术领域，尤其涉及一种油水处理装置。
背景技术
现有的油水处理装置结构都比较复杂，而且油水分离效果不好，成本较高，而且现有的油水处理装置容易使油面高度过低，不容易收集油。
发明内容
本发明针对现有技术的不足，提供一种油水处理装置，其具有结构简单、制造成本低、油水分离效率高等优点。
本发明通过以下技术手段解决上述技术问题：一种油水处理装置，包括分离器本体、进液口、混合箱、泵、刮油槽、排油管、抽油机、废油箱、电机，其特征在于：所述分离器本体内部设置有混合箱，混合箱左侧设置有进液口，泵设置在混合箱底端，且泵与进液口连接，刮油槽设置在混合箱的顶部且与电机连接，刮油槽连接排油管的一端，排油管的另一端连接抽油机，抽油机设置在废油箱的顶部。所述混合箱上还设置有透明的观察窗，方便观察混合箱内油水混合状态。所述泵与进液口连接，且泵设置在混合箱的外部，方便将油水抽入混合箱。
优选地，所述刮油槽成半圆型板状结构，方便将油刮出。
优选地，所述刮油槽绕电机自由转动，方便将油循环刮出。
优选地，所述排油管的一端连接在刮油槽内部中间位置处，便于将刮油槽内的油排到废油箱内。
本发明的优点在于：结构简单、制造成本低、油水分离效率高等优点。
