申请日2016.06.16
公开(公告)日2016.08.10
IPC分类号C02F9/14; C02F11/00; C02F11/12
摘要
本发明公开了一种高效处理畜禽养殖废水的废水处理装置，属于污水处理设备领域，包括在污水处理现场按工艺要求设置的闸门井、格栅池、SBR处理池、分离沉淀池、厌氧池、淤泥浓缩池、淤泥消毒池、生物接触氧化池、沉淀池、生态景观池和接触消毒池;闸门井与格栅池之间、格栅池与SBR处理池之间、SBR处理池与分离沉淀池之间均通过阀闸连通，分离沉淀池与厌氧池之间、厌氧池与淤泥浓缩池之间通过排泥泵管连通;淤泥浓缩池与淤泥消毒池通过旋转淤泥传送机连接。
权利要求书

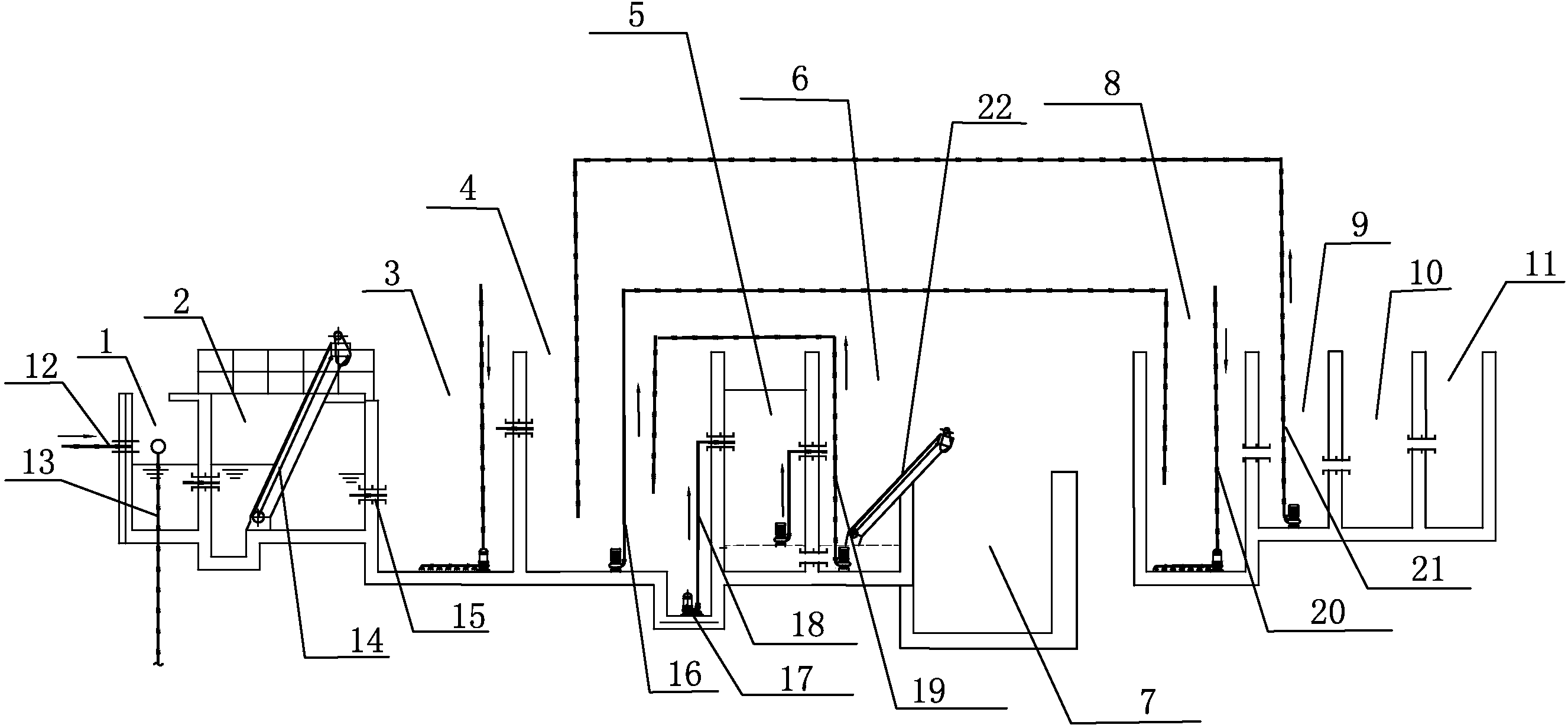

1.一种高效处理畜禽养殖废水的废水处理装置，其特征在于：包括在污水处理现场按工艺要求设置的闸门井(1)、格栅池(2)、SBR处理池(3)、分离沉淀池(4)、厌氧池(5)、淤泥浓缩池(6)、淤泥消毒池(7)、生物接触氧化池(8)、沉淀池(9)、生态景观池(10)和接触消毒池(11);
所述闸门井(1)与格栅池(2)之间、所述格栅池(2)与SBR处理池(3)之间、所述SBR处理池(3)与分离沉淀池(4)之间均通过阀闸(15)连通，所述分离沉淀池(4)与厌氧池(5)之间、所述厌氧池(5)与淤泥浓缩池(6)之间通过排泥泵管(18)连通;所述淤泥浓缩池(6)与淤泥消毒池(7)通过旋转淤泥传送机(22)连接;所述生物接触氧化池(8)与沉淀池(9)之间、所述沉淀池(9)与态景观池(10)之间、所述态景观池(10)与接触消毒池(11)之间均通过相邻池壁上的溢流口连通;所述分离沉淀池(4)与生物接触氧化池(8)之间通过排水管(16)连通，淤泥浓缩池(6)通过泥水回流泵管(19)连通分离沉淀池(4);所述沉淀池(9)与分离沉淀池(4)之间通过混合液回流泵管(21)连通。
2.根据权利要求1所述的一种高效处理畜禽养殖废水的废水处理装置，其特征在于：所述生物接触氧化池(8)底部设有压缩空气管路(20)，压缩空气管路(20)上开设有均匀间隔的出气孔。
3.根据权利要求1所述的一种高效处理畜禽养殖废水的废水处理装置，其特征在于：所述格栅池(2)内倾斜安装一台机械回转式清污机(14)以去除污水中的漂浮杂物，所述机械回转式清污机(14)，机械回转式清污机(14)由耙齿装配成一组回转。
4.根据权利要求1所述的一种高效处理畜禽养殖废水的废水处理装置，其特征在于：所述淤泥浓缩池(6)分为两层，中间用带有通孔的隔板隔开，在底层装有泥水回流泵。
5.根据权利要求1所述的一种高效处理畜禽养殖废水的废水处理装置，其特征在于：所述淤泥浓缩池(6)为全埋式钢筋混凝土结构，顶部用钢筋水泥板密封处理。
说明书
一种高效处理畜禽养殖废水的废水处理装置
技术领域
本发明涉及环境保护设施，具体涉及一种高效处理畜禽养殖废水的废水处理装置。
背景技术
随着集体化畜禽养殖业的快速发展，畜禽养殖废水污染问题日趋突出。畜禽养殖废水不仅含有高浓度的COD及氮磷，严重污染周边水体环境，而且含有抗生素(如磺胺类、大环内酯类、四环素类及氟喹诺酮类)与重金属(铜、砷、锌、铅及镍等)等低浓度却高危害的污染物，给人类健康构成了巨大的潜在威胁。但由于技术、经济等原因，我国大多数集约化畜禽养殖废水并未得到妥善处理，使生态环境和人体健康面临严峻的挑战。集约化畜禽养殖废水的综合处理势在必行。
目前，国内对于畜禽养殖废水处理的工艺流程大致相同，即固液分离-厌氧消化-好氧处理。但是，对于我国处于微利经营的养殖行业来讲，建设该类废水处理设施所需的投资太大，运行费用过高，这些缺陷使得该行业里的废水处理建设推广迟滞。因此，探寻设施投资少、运行费用低和处理高效的养殖业废水处理方法，已成为解决养殖业污染的关键所在。
发明内容
本发明需要解决的是现有畜禽养殖废水处理工艺复杂和造价高的问题，提供一种高效处理畜禽养殖废水的废水处理装置。
一种高效处理畜禽养殖废水的废水处理装置，包括在污水处理现场按工艺要求设置的闸门井、格栅池、SBR处理池、分离沉淀池、厌氧池、淤泥浓缩池、淤泥消毒池、生物接触氧化池、沉淀池、生态景观池和接触消毒池;
所述闸门井与格栅池之间、所述格栅池与SBR处理池之间、所述SBR处理池与分离沉淀池之间均通过阀闸连通，所述分离沉淀池与厌氧池之间、所述厌氧池与淤泥浓缩池之间通过排泥泵管连通;所述淤泥浓缩池与淤泥消毒池通过旋转淤泥传送机连接;所述生物接触氧化池与沉淀池之间、所述沉淀池与态景观池之间、所述态景观池与接触消毒池之间均通过相邻池壁上的溢流口连通;所述分离沉淀池与生物接触氧化池之间通过排水管连通，淤泥浓缩池通过泥水回流泵管连通分离沉淀池;所述沉淀池与分离沉淀池之间通过混合液回流泵管连通。
上述方案中，优选的是生物接触氧化池底部设有压缩空气管路，压缩空气管路上开设有均匀间隔的出气孔。
上述方案中，优选的是格栅池内倾斜安装一台机械回转式清污机以去除污水中的漂浮杂物，所述机械回转式清污机，机械回转式清污机由耙齿装配成一组回转。
上述方案中，优选的是淤泥浓缩池分为两层，中间用带有通孔的隔板隔开，在底层装有泥水回流泵。
上述方案中，优选的是淤泥浓缩池为全埋式钢筋混凝土结构，顶部用钢筋水泥板密封处理。
本发明的有益效果：
1、本发明提供的一种高效处理畜禽养殖废水的废水处理装置，简化了结构，系统操作、维护更为简单，节约了投资、降低了能耗，从而大大降低运行成本;
2、本发明具有处理速度快，能在短时间内处理大量的畜禽养殖废水，能够很好满足许多畜禽养殖场的需求;
3、本发明大部分的结构使用钢筋混泥土建造，具有价格便宜的优点，能够很好满足畜禽养殖场发展的需要。
