申请日2016.06.17
公开(公告)日2016.11.23
IPC分类号C02F9/14; C02F101/38
摘要
本实用新型公开了一种DMF污水处理系统，包括：第一树脂吸附反应器，其内填充树脂，其底部设置有污水进入口，顶部设置有污水排出口;第二树脂吸附反应器，其内填充树脂，其底部设置有污水进入口，顶部设置有污水排出口;其中，所述第一树脂吸附反应器和第二树脂吸附反应器并联，污水从第一树脂吸附反应器或第二树脂吸附反应器的进入口进入后，流经树脂后从排出口排出;厌氧生物反应器，其连接所述排出口，经树脂吸附后的污水从所述排出口进入所述厌氧生物反应器的顶部，从厌氧生物反应器的底部排出。本实用新型的DMF污水处理系统采用两个树脂吸附反应器并联，两个反应器同时工作，保证污水处理的连续。
权利要求书
1.一种DMF污水处理系统，其特征在于，包括：
第一树脂吸附反应器，其内填充树脂，其底部设置有污水进入口，顶部设置有污水排出口;
第二树脂吸附反应器，其内填充树脂，其底部设置有污水进入口，顶部设置有污水排出口;
其中，所述第一树脂吸附反应器和第二树脂吸附反应器并联，污水从第一树脂吸附反应器或第二树脂吸附反应器的进入口进入后，流经树脂后从排出口排出;
厌氧生物反应器，其连接所述排出口，经树脂吸附后的污水从所述排出口进入所述厌氧生物反应器的顶部，从厌氧生物反应器的底部排出。
2.如权利要求1所述的DMF污水处理系统，其特征在于，所述第一树脂吸附反应器和第二树脂吸附反应器内填充大孔吸附树脂。
3.如权利要求2所述的DMF污水处理系统，其特征在于，所述大孔吸附树脂的型号为NKA-II或D61型号。
4.如权利要求2或3所述的DMF污水处理系统，其特征在于，所述第一树脂吸附反应器和第二树脂吸附反应器还设置有解吸剂进口和解吸剂出口。
5.如权利要求4所述的DMF污水处理系统，其特征在于，所述解吸剂为乙醇。
6.如权利要求3所述的DMF污水处理系统，其特征在于，所述大孔吸附树脂经解吸剂解吸后，能够重复吸附DMF。
说明书
一种DMF污水处理系统
技术领域
本实用新型涉及一种DMF污水处理系统，特别是涉及一种树脂联合生物法治理DMF污水的处理系统。
背景技术
二甲基甲酰胺(DMF)是一种性能优良的有机溶剂和主要的精细化工原料，工业用途广泛。聚氨酯、腈纶、医药、农药、染料和电子等行业每年产生大量的N，N-二甲基甲酰胺(DMF)废水，由于DMF的工业废水不仅带有恶臭味和色泽，对人的皮肤、眼睛和呼吸道产生刺激[[i]]，我国职业性接触毒物危害程度分级确定DMF为Ⅱ级 [[ii]];而且DMF化学性质稳定，难自然和生物降解，不能直接排放进江河湖泊，所以越来越多的学者致力于研究如何使DMF工业废水达到安全排放标准。
目前处理DMF废水的方法主要是物理法、化学法、生物法三种。物理法处理DMF废水应用最为广泛，但能源消耗大;化学法处理DMF废水鲜有应用，因其有工艺不成熟、不稳定，无法回收DMF造成原料浪费等缺点;由于微生物易失活、处理时间长，无法彻底分解废水中DMF等缺点，生物法处理DMF废水也少有应用。
实用新型内容

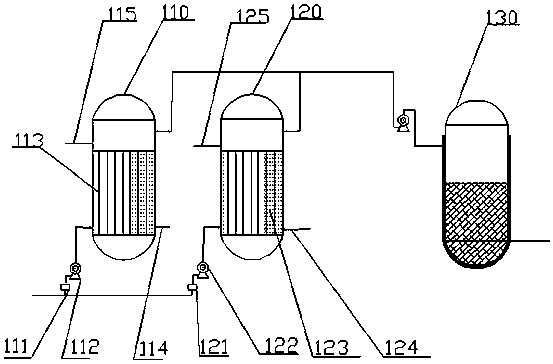

本实用新型提供一种DMF废水处理系统，采用两个树脂吸附反应器并联后再串联厌氧生物反应床，使两个树脂吸附反应床分别工作，保证污水处理连续进行。
本实用新型还有一个目的是应用吸附DMF的树脂用解吸剂洗脱后可以重复。
本实用新型提供的技术方案为：
一种DMF污水处理系统，包括：
第一树脂吸附反应器，其内填充树脂，其底部设置有污水进入口，顶部设置有污水排出口;
第二树脂吸附反应器，其内填充树脂，其底部设置有污水进入口，顶部设置有污水排出口;
其中，所述第一树脂吸附反应器和第二树脂吸附反应器并联，污水从第一树脂吸附反应器或第二树脂吸附反应器的进入口进入后，流经树脂后从排出口排出;
厌氧生物反应器，其连接所述排出口，经树脂吸附后的污水从所述排出口进入所述厌氧生物反应器的顶部，从厌氧生物反应器的底部排出。
优选的是，所述第一树脂吸附反应器和第二树脂吸附反应器内填充大孔吸附树脂。
优选的是，所述大孔吸附树脂的型号为NKA-II或D61型号。
优选的是，所述第一树脂吸附反应器和第二树脂吸附反应器还设置有解吸剂进口和解吸剂出口。
优选的是，所述解吸剂为乙醇。
优选的是，所述大孔吸附树脂经解吸剂解吸后，能够重复吸附DMF。
本实用新型的有益效果是：
1、用树脂吸附反应器和厌氧生物反应器串联，使高浓度DMF废水经树脂吸附后变成浓度大大降低，再将低浓度废水进行生物降解成小分子，使污水对环境彻底无害。
2、采用两个树脂吸附反应器并联，使一个树脂吸附反应器进行吸附时，另一个树脂吸附反应器进行解吸，两个反应器同时工作，保证污水处理的连续。
