申请日2016.06.24
公开(公告)日2017.01.18
IPC分类号B08B3/02; B01D29/01
摘要
本实用新型公开了一种轴承加工专用废水清洗重复利用的轴承清洗机，包括齿轮减速箱、旋转平台、过滤网片和底座，所述底座的下方设置有底部滚轮，且底座的上表面设置有清洗机外壳体，所述清洗机外壳体内部的左侧下方设置有清水存储箱，所述清水存储箱内部的左侧下方设置有水泵，且清水存储箱的左侧设置有废液存储箱，所述过滤网片安装在清水存储箱与废液存储箱的中间位置处，本实用新型结构科学合理，处理了轴承清洗机在工作中产生的大量污染有害废水，实现了工作中的废水重复利用，大大节约了水资源，同时在循环利用水资源的过程中降低了清洗废水对空气，地下水资源的污染，响应了节能环保的政策，降低了使用成本。

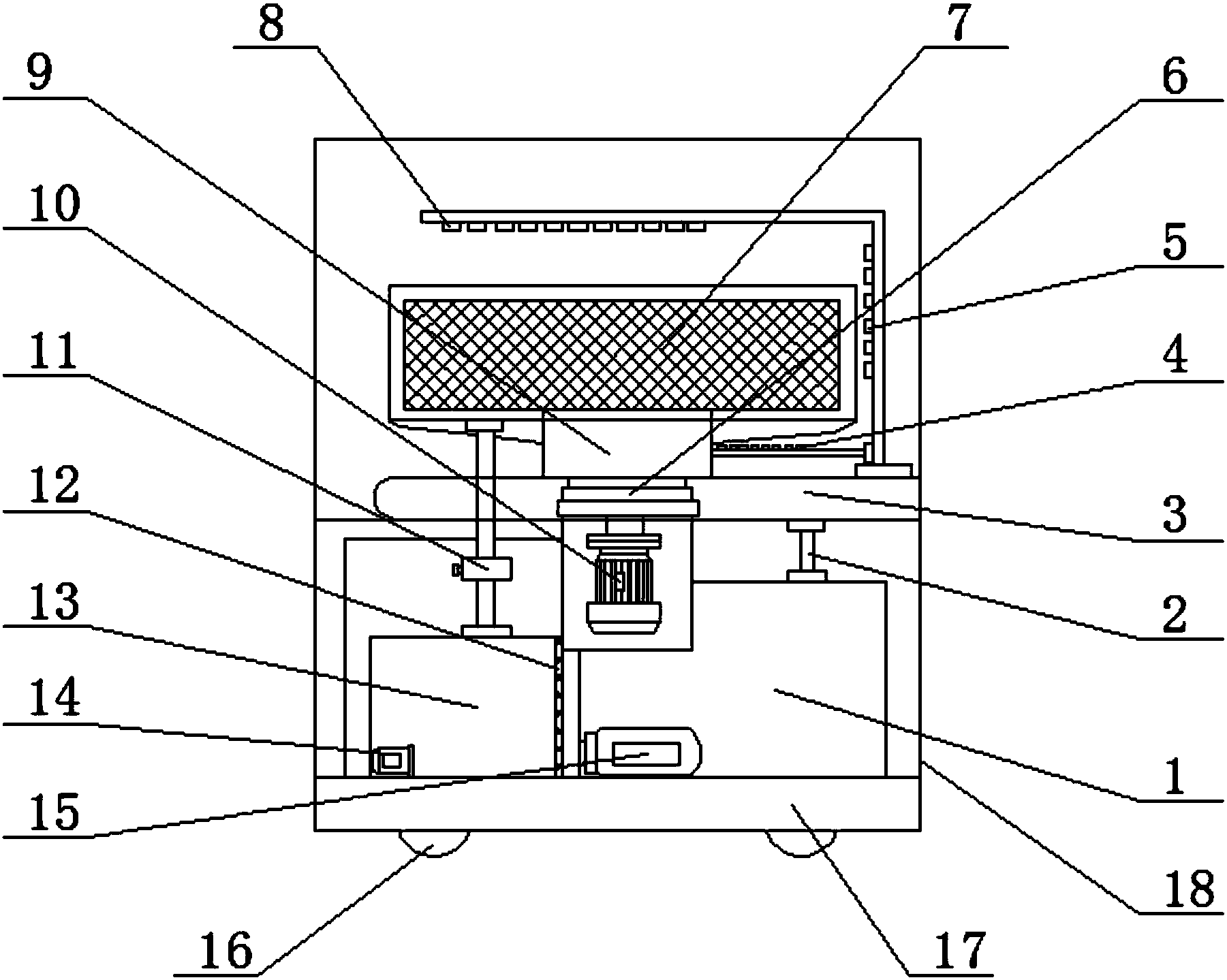

摘要附图
权利要求书
1.一种轴承加工专用废水清洗重复利用的轴承清洗机，包括齿轮减速箱(6)、旋转平台(9)、过滤网片(12)和底座(17)，其特征在于：所述底座(17)的下方设置有底部滚轮(16)，且底座(17)的上表面设置有清洗机外壳体(18)，所述清洗机外壳体(18)内部的左侧下方设置有清水存储箱(1)，所述清水存储箱(1)内部的左侧下方设置有水泵(15)，且清水存储箱(1)的左侧设置有废液存储箱(13)，所述过滤网片(12)安装在清水存储箱(1)与废液存储箱(13)的中间位置处，所述废液存储箱(13)内部的左下方设置有废液处理泵(14)，所述过滤网片(12)的右上方与清水存储箱(1)的左上方设置有旋转马达(10)，所述齿轮减速箱(6)安装在旋转马达(10)的上方，且齿轮减速箱(6)的后表面设置有喷洗取水管(3)，所述旋转平台(9)安装在齿轮减速箱(6)的上方，且旋转平台(9)的上方设置有清洗箱(7)，所述喷洗取水管(3)的上表面右侧设置有侧喷头(5)，所述侧喷头(5)的下端左侧设置有底喷头(4)，且侧喷头(5)的上端左侧设置有顶喷头(8)，所述旋转马达(10)、废液处理泵(14)和水泵(15)均与外部电源电性连接。
2.根据权利要求1所述的一种轴承加工专用废水清洗重复利用的轴承清洗机，其特征在于：所述清水存储箱(1)与喷洗取水管(3)之间通过导水水管(2)固定连接。
3.根据权利要求1所述的一种轴承加工专用废水清洗重复利用的轴承清洗机，其特征在于：所述废液存储箱(13)与清洗箱(7)之间通过废液导流管(11)固定连接。
4.根据权利要求1所述的一种轴承加工专用废水清洗重复利用的轴承清洗机，其特征在于：所述旋转马达(10)与齿轮减速箱(6)之间通过齿轮啮合连接。
5.根据权利要求1所述的一种轴承加工专用废水清洗重复利用的轴承清洗机，其特征在于：所述底部滚轮(16)共设置有四个，且四个底部滚轮(16)分别安装在底座(17)的下方。
说明书
一种轴承加工专用废水清洗重复利用的轴承清洗机
技术领域
本实用新型属于轴承加工技术领域，具体涉及一种轴承加工专用废水清洗重复利用的轴承清洗机。
背景技术
轴承清洗机适用于轴类以外的所有半成品、成品工件及各种非标球轴承和轴承保持器单件或批量的清洗，网带式清洗机不易清洗干净易掉产品及断带和劳动强度大的缺陷，转笼呈锥形筒形状，其中心水平安装，转笼旋转时，靠工件自重和转笼斜度向前移动，使清洗工件在转笼内壁一定角度内成钟摆式自然向出口挪动，从而达到更高的要求。
现有的轴承加工清洗机在清洗过程中会造成水资源的大量浪费，使用不便，另外清洗过程中产生的水流出，会造成地方水资源的污染，危害当地人员的身体健康，为此我们提出一种轴承加工专用废水清洗重复利用的轴承清洗机。
实用新型内容
本实用新型的目的在于提供一种轴承加工专用废水清洗重复利用的轴承清洗机，以解决上述背景技术中提出的现有的轴承加工清洗机在清洗过程中会造成水资源的大量浪费，使用不便，另外清洗过程中产生的水流出，会造成地方水资源的污染，危害当地人员的身体健康问题。
为实现上述目的，本实用新型提供如下技术方案：一种轴承加工专用废水清洗重复利用的轴承清洗机，包括齿轮减速箱、旋转平台、过滤网片和底座，所述底座的下方设置有底部滚轮，且底座的上表面设置有清洗机外壳体，所述清洗机外壳体内部的左侧下方设置有清水存储箱，所述清水存储箱内部的左侧下方设置有水泵，且清水存储箱的左侧设置有废液存储箱，所述过滤网片安装在清水存储箱与废液存储箱的中间位置处，所述废液存储箱内部的左下方设置有废液处理泵，所述过滤网片的右上方与清水存储箱的左上方设置有旋转马达，所述齿轮减速箱安装在旋转马达的上方，且齿轮减速箱的后表面设置有喷洗取水管，所述旋转平台安装在齿轮减速箱的上方，且旋转平台的上方设置有清洗箱，所述喷洗取水管的上表面右侧设置有侧喷头，所述侧喷头的下端左侧设置有底喷头，且侧喷头的上端左侧设置有顶喷头，所述旋转马达、废液处理泵和水泵均与外部电源电性连接。
优选的，所述清水存储箱与喷洗取水管之间通过导水水管固定连接。
优选的，所述废液存储箱与清洗箱之间通过废液导流管固定连接。
优选的，所述旋转马达与齿轮减速箱之间通过齿轮啮合连接。
优选的，所述底部滚轮共设置有两个，且底部滚轮分别安装在底座的下方两端。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，处理了轴承清洗机在工作中产生的大量污染有害废水，实现了工作中的废水重复利用，大大节约了水资源，同时在循环利用水资源的过程中降低了清洗废水对空气，地下水资源的污染，响应了节能环保的政策，降低了使用成本，也方便操作人员的使用。
