申请日2016.06.24
公开(公告)日2016.12.28
IPC分类号F25D21/14
摘要
一种用于冷藏柜冷凝废水的排放机构，设置在冷藏柜箱体内，所述的箱体内顶部固定安装有一冷凝器，所述的冷凝器的底部并排设置有多组接水角板，所述的接水角板两端通过定位柱固定在一积水槽上，所述的积水槽的一端固定在箱体背板上，所述的积水槽尾部连接有一引出水管，所述的引出水管由箱体背板后侧插入积水槽内。本实用新型新型的有益效果是：本实用新型设计新颖，结构简单，通过在传统的冷藏柜内设置冷凝水排放装置，可以将柜体内制冷产生的废水轻松排出，保证冷藏柜内洁净健康，避免冷凝水低落在食物上，造成冷藏柜内冷藏食物变质。

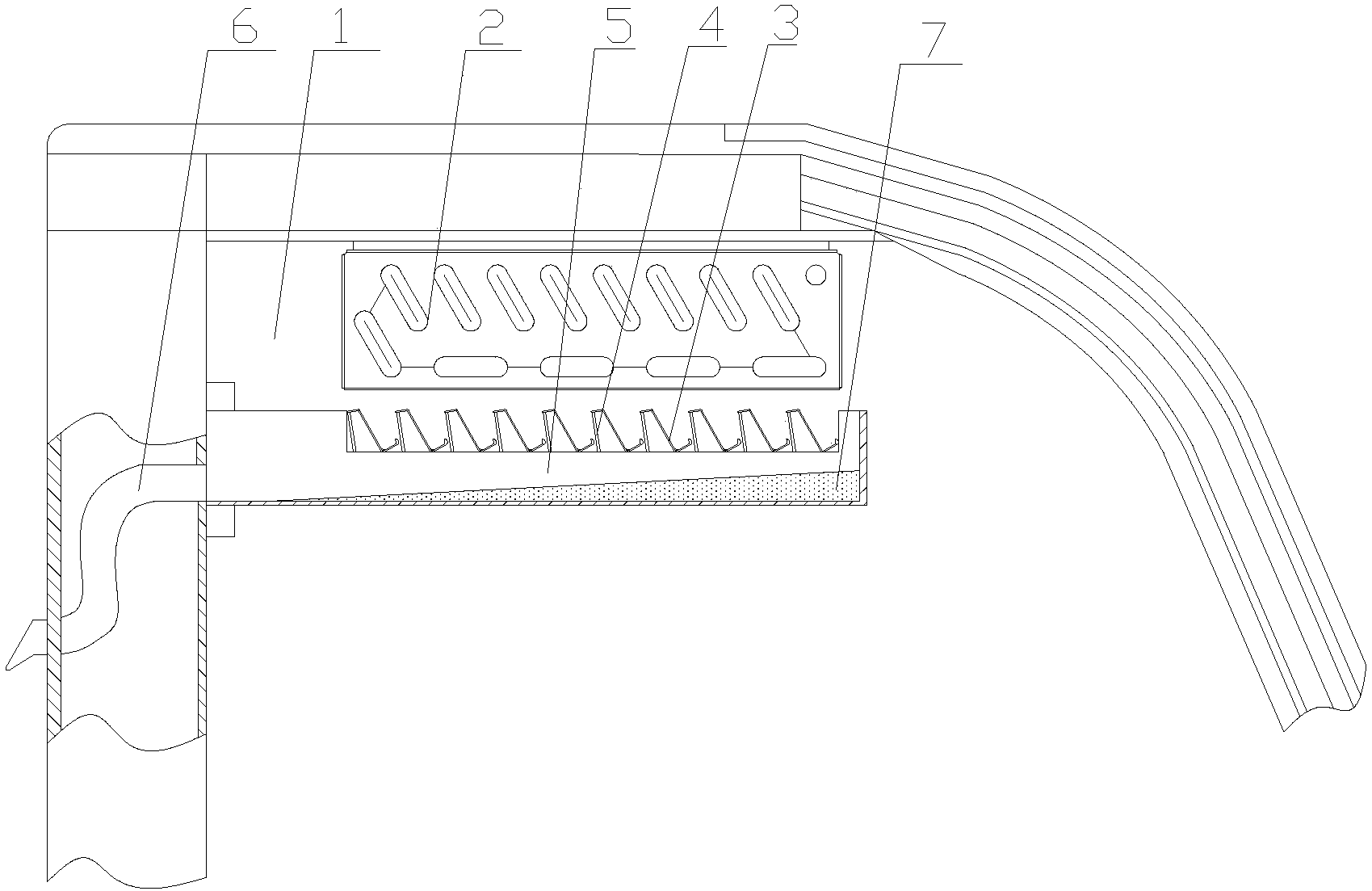

摘要附图
权利要求书
1.一种用于冷藏柜冷凝废水的排放机构，设置在冷藏柜箱体内，其特征在于：所述的箱体内顶部固定安装有一冷凝器，所述的冷凝器的底部并排设置有多组接水角板，所述的接水角板两端通过定位柱固定在一积水槽上，所述的积水槽的一端固定在箱体背板上，所述的积水槽尾部连接有一引出水管，所述的引出水管由箱体背板后侧插入积水槽内。
2.根据权利要求1所述的一种用于冷藏柜冷凝废水的排放机构，其特征在于：所述的箱体背板设置为空心状，所述的引出水管设置在背板内部。
3.根据权利要求1所述的一种用于冷藏柜冷凝废水的排放机构，其特征在于：所述的积水槽内部设置有一引流垫板。
4.根据权利要求1所述的一种用于冷藏柜冷凝废水的排放机构，其特征在于：所述的接水角板截面为倒置的L型，且接水角板的边缘处设置有一防漏条。
5.根据权利要求1所述的一种用于冷藏柜冷凝废水的排放机构，其特征在于：所述的接水角板的内部设置有一弓形板，所述的弓形板中部较两端高度高。
说明书
一种用于冷藏柜冷凝废水的排放机构
技术领域
本实用新型涉及制冷柜加工技术领域，具体涉及一种用于冷藏柜冷凝废水的排放机构。
背景技术
冷藏柜是日常生活中，常见的依靠低温保险的设备，大多出现在商用冷柜方面，广泛应用于超市冷鲜肉类，烘培店等对食品冷藏要求较高的相关领域，冷藏柜一般都是通过冷凝器或者冷风机将冷气直接吹至冷藏的物品上，传统的冷藏柜内的冷凝器在工作时，由于内部工作时，温差较大，因此在经常会有大部分的冷凝液产生，当冷凝液积攒过多后，会直接滴落在冷藏柜内的食物上，导致食物变质，因此必须进行相应的废水处理，目前针对这种冷凝废水处理方法相对较为单一，效果并不明显。
实用新型内容
本实用新型所要解决的技术问题在于提供一种结构简单，排水效果好的用于冷藏柜冷凝废水的排放机构。
本实用新型所要解决的技术问题采用以下技术方案来实现：
一种用于冷藏柜冷凝废水的排放机构，设置在冷藏柜箱体内，其特征在于：所述的箱体内顶部固定安装有一冷凝器，所述的冷凝器的底部并排设置有多组接水角板，所述的接水角板两端通过定位柱固定在一积水槽上，所述的积水槽的一端固定在箱体背板上，所述的积水槽尾部连接有一引出水管，所述的引出水管由箱体背板后侧插入积水槽内。
所述的箱体背板设置为空心状，所述的引出水管设置在背板内部，避免水管外露，影响美观的同时还可以水管不够损伤。
所述的积水槽内部设置有一引流垫板，方便了内部水的彻底排放，更加安全。
所述的接水角板截面为倒置的L型，且接水角板的边缘处设置有一防漏条，避免内部水分过多，导致废水外漏。
所述的接水角板的内部设置有一弓形板，所述的弓形板中部较两端高度高，方便了将废水由中部向两侧引流，便于快速流向两侧的积水槽内，更加快捷。
本实用新型在使用时：冷凝器正常制冷产生的冷凝水直接滴落在接水角板上，然后废水直接流向两侧的积水槽内，收集后由引出水管排除即可。
本实用新型新型的有益效果是：本实用新型设计新颖，结构简单，通过在传统的冷藏柜内设置冷凝水排放装置，可以将柜体内制冷产生的废水轻松排出，保证冷藏柜内洁净健康，避免冷凝水低落在食物上，造成冷藏柜内冷藏食物变质。
