申请日2016.06.24
公开(公告)日2016.12.14
IPC分类号C02F1/16; F23G5/46
摘要
本实用新型提供一种燃烧炉余热、废水循环利用系统，用于利用燃烧炉中燃烧工业废弃物产生的热烟，包括若干台污泥烘干机、循环水池、尾气中和吸收塔、循环蒸发器和碱液循环池。燃烧炉燃烧产生接近1100℃的热烟进入污泥烘干机中对污泥进行烘干处理，热烟烘干污泥后产生废气和接近240℃的水蒸汽，产生的酸性废气进入尾气中和吸收塔内，由碱液循环池向尾气中和吸收塔内供碱液对酸性废气进行水洗中和处理;产生的水蒸汽进入循环蒸发器内蒸发获得冷凝水进入碱液循环池内作为碱液循环池的二次补水水源使用，整体形成一个余热、废液循环利用系统，做到余热、废水的循环重复利用以减少资源和能源的浪费，实现节能减排。

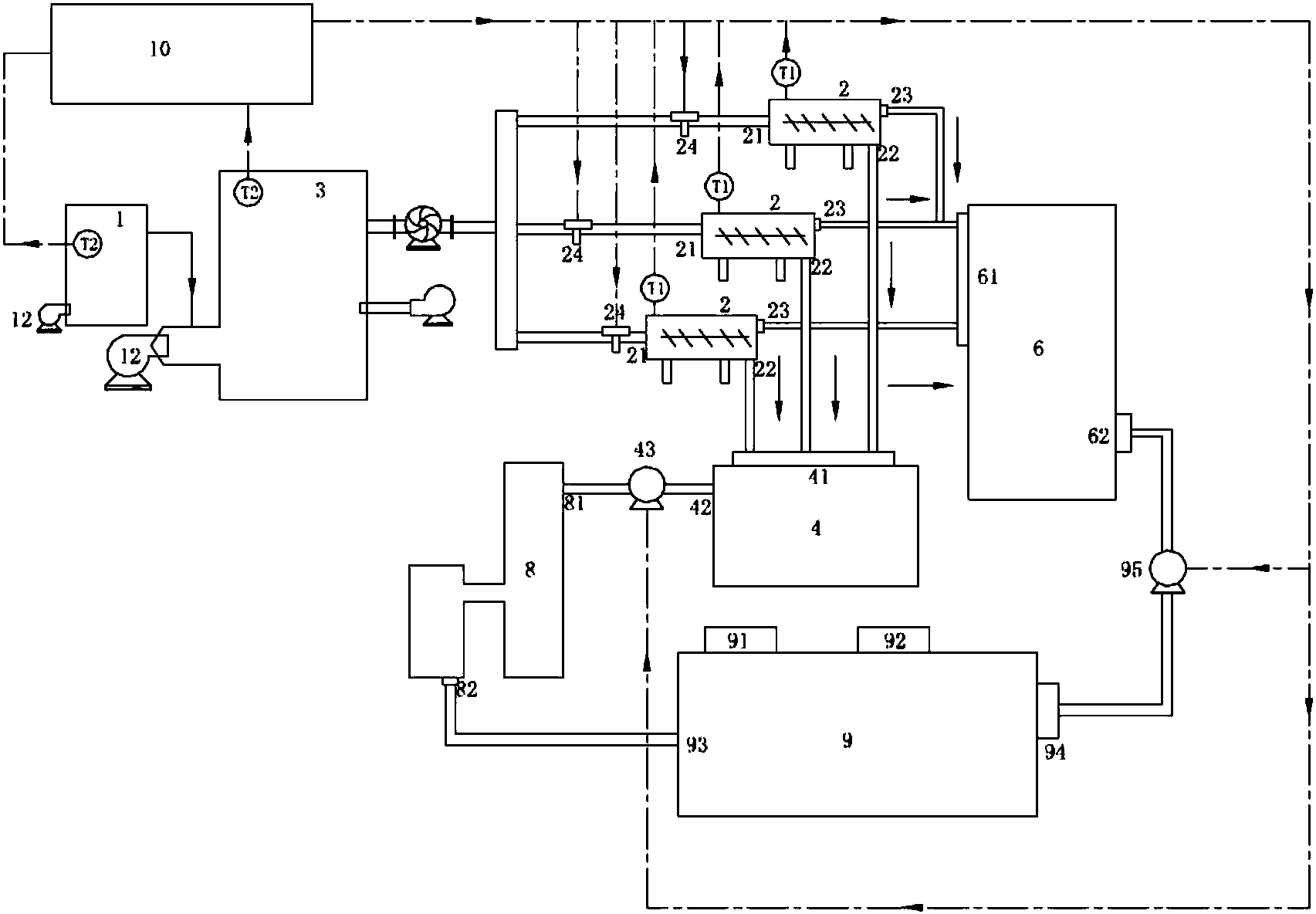

摘要附图
权利要求书
1.一种燃烧炉余热、废水循环利用系统，其特征在于：包括，
-若干台工作独立的污泥烘干机，每台所述污泥烘干机均配置有进烟口、废水出水口和尾气出口，每台污泥烘干机的进烟口均通过带烟阀的烟管连接至所述燃烧炉;
-循环水池，其配置有第一进水口和第一出水口，所述废水出水口通过管道与第一进水口连接;
-尾气中和吸收塔，其配置有进气口和第一进液口，所述尾气出口通过管道与进气口连接;
-循环蒸发器，其配置有第二进液口和第一出液口，所述第二进液口通过带循环泵的管道与第一出水口连接;
-碱液循环池，其配置有进料口、第二进水口、第三进液口和第二出液口，通过进料口向碱液循环池内补给碱性原料，通过第二进水口向碱液循环池内补给自来水，第三进液口通过管道与第一出液口连接，第二出液口通过带碱液泵的管道连接第一进液口。
2.根据权利要求1所述的燃烧炉余热、废水循环利用系统，其特征在于：所述碱液循环池内设有pH计，控制连接所述pH计的设有控制器，所述控制器根据pH计反馈的pH值控制连接碱液泵。
3.根据权利要求2所述的燃烧炉余热、废水循环利用系统，其特征在于：各所述污泥烘干机内均设有第一温度传感器，所述控制器控制连接第一温度传感器，所述控制器根据第一温度传感器反馈的温度值控制连接各自的所述烟阀。
4.根据权利要求3所述的燃烧炉余热、废水循环利用系统，其特征在于：所述燃烧炉内设有燃烧器和第二温度传感器，所述控制器根据第二温度传感器反馈的温度值控制连接所述燃烧器。
说明书
燃烧炉余热、废水循环利用系统
技术领域
本实用新型属于工业废弃物处理设备技术领域，具体涉及一种燃烧炉余热、废水循环利用系统。
背景技术
目前，随着经济的不断发展，大量工业垃圾需要进行处理后无公害排放。现有的工业垃圾多通过高温焚烧的方式处理，焚烧处理过程中会产生大量含有热量的烟气，烟气通过后段尾气处理后排放，随着烟气的处理排放热量直接排放在大气中，造成资源和能源的大量浪费，不能响应国家绿色环保经济发展的号召;
而城市污泥、工业污泥要想实现废物利用需要对污泥进行干化处理，污泥干化处理需要热量，如何能够将工业垃圾焚烧产生的热量用作污泥烘干处理的热源使用、以及污泥烘干过程中产生的冷凝废水是否能够得到利用是目前业界攻克的主题。
发明内容
为解决上述技术问题，本实用新型提供了一种燃烧炉余热、废水循环利用系统，做到余热、废水的循环利用，实现资源和能源的重复利用，节能减排。
为达到上述目的，本实用新型的技术方案如下：一种燃烧炉余热、废水循环利用系统，其特征在于：包括，
-若干台工作独立的污泥烘干机，每台所述污泥烘干机均配置有进烟口、废水出水口和尾气出口，每台污泥烘干机的进烟口均通过带烟阀的烟管连接至所述燃烧炉;
-循环水池，其配置有第一进水口和第一出水口，所述废水出水口通过管道与第一进水口连接;
-尾气中和吸收塔，其配置有进气口和第一进液口，所述尾气出口通过管道与进气口连接;
-循环蒸发器，其配置有第二进液口和第一出液口，所述第二进液口通过带循环泵的管道与第一出水口连接;
-碱液循环池，其配置有进料口、第二进水口、第三进液口和第二出液口，通过进料口向碱液循环池内补给碱性原料，通过第二进水口向碱液循环池内补给自来水，第三进液口通过管道与第一出液口连接，第二出液口通过带碱液泵的管道连接第一进液口。
本实用新型一个较佳实施例中，进一步包括所述碱液循环池内设有pH计，控制连接所述pH计的设有控制器，所述控制器根据pH计反馈的pH值控制连接碱液泵。
本实用新型一个较佳实施例中，进一步包括各所述污泥烘干机内均设有第一温度传感器，所述控制器控制连接第一温度传感器，所述控制器根据第一温度传感器反馈的温度值控制连接各自的所述烟阀。
本实用新型一个较佳实施例中，进一步包括所述燃烧炉内设有燃烧器和第二温度传感器，所述控制器根据第二温度传感器反馈的温度值控制连接所述燃烧器。
本实用新型的有益效果是:本实用新型的燃烧炉余热、废水循环利用系统，燃烧炉燃烧产生接近1100℃的热烟进入污泥烘干机中对污泥进行烘干处理，热烟烘干污泥后产生废气和接近240℃的水蒸汽，产生的酸性废气进入尾气中和吸收塔内，由碱液循环池向尾气中和吸收塔内供碱液对酸性废气进行水洗中和处理;产生的水蒸汽进入循环蒸发器内蒸发获得冷凝水进入碱液循环池内作为碱液循环池的二次补水水源使用，整体形成一个余热、废液循环利用系统，做到余热、废水的循环重复利用以减少资源和能源的浪费。
