申请日2017.01.10
公开(公告)日2017.08.15
IPC分类号C02F9/04
摘要

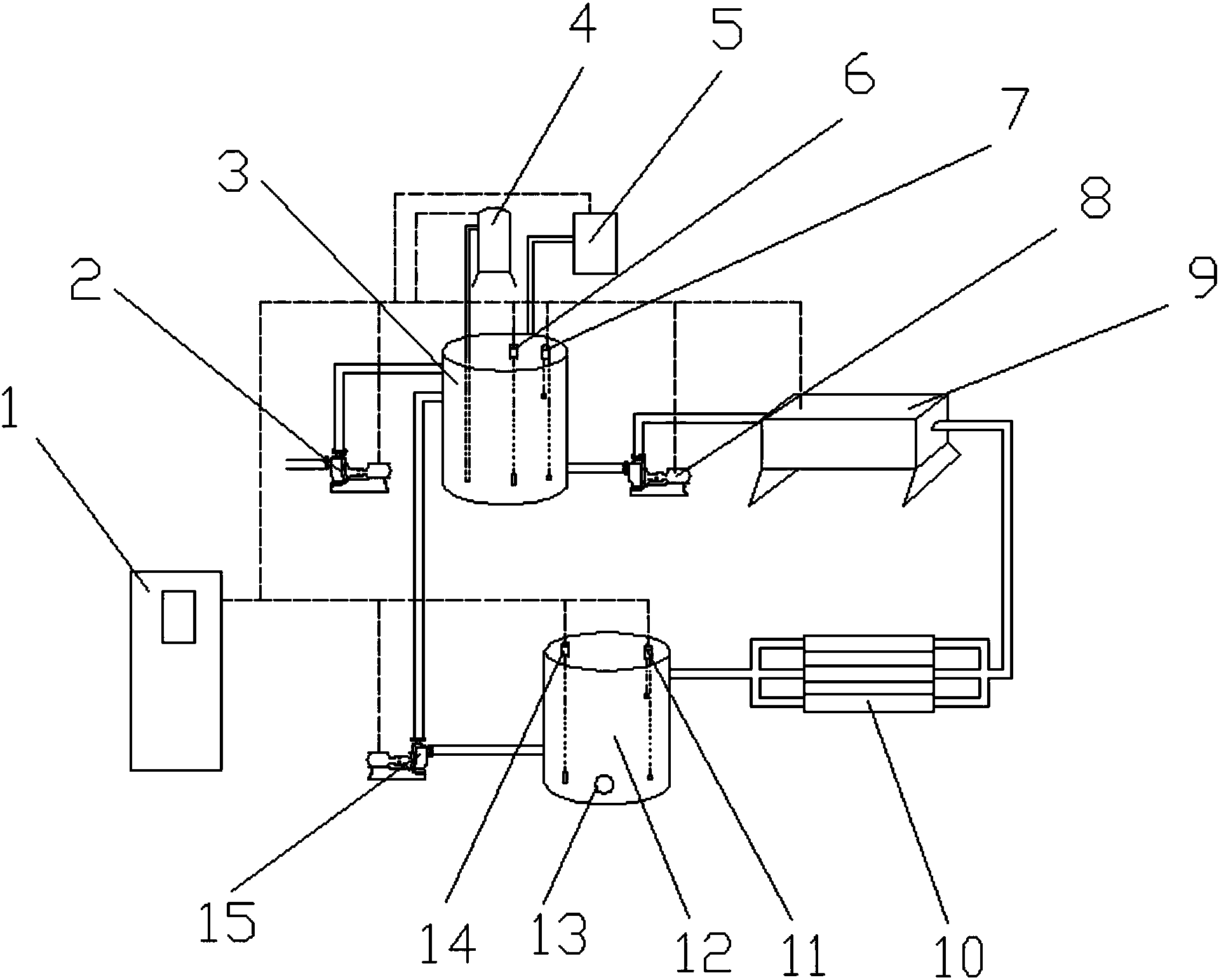

本实用新型公开了一种废水自动化处理系统，包括：控制系统(1)、废水泵(2)、废水池(3)、曝气装置(4)、药罐装置(5)、PH检测仪(6)、液位装置一(7)、高压泵(8)、压滤装置(9)、反渗透膜装置(10)、液位装置二(11)、清水池(12)、排水口(13)、水质检测仪(14)、回水泵(15)。本实用新型有益效果：1整个系统自动控制，无需人力参与;2省时省力，高效率;3结构简单，可实现性强，推广性强。
权利要求书
1.一种废水自动化处理系统，其特征在于，包括：控制系统(1)、废水泵(2)、废水池(3)、曝气装置(4)、药罐装置(5)、PH检测仪(6)、液位装置一(7)、高压泵(8)、压滤装置(9)、反渗透膜装置(10)、液位装置二(11)、清水池(12)、排水口(13)、水质检测仪(14)、回水泵(15)，所述废水泵(2)通过管道与废水池(3)连接，所述曝气装置(4)通过管道与废水池(3)连接，所述药罐装置(5)通过管道与废水池(3)连接，所述废水池(3)上端设有PH检测仪(6)和液位装置一(7)，所述PH检测仪(6)和液位装置一(7)的检测装置设置于废水池(3)内部，所述废水池(3)通过高压泵(8)与压滤装置(9)连接，所述压滤装置(9)通过管道与反渗透膜装置(10)连接，所述反渗透膜装置(10)通过管道与清水池(12)连接，所述清水池(12)上端设有液位装置二(11)和水质检测仪(14)，所述液位装置二(11)和水质检测仪(14)的检测装置设置于清水池(12)内部，所述清水池(12)通过回水泵(15)与废水池(3)连接;
所述废水泵(2)、曝气装置(4)、药罐装置(5)、PH检测仪(6)、液位装置一(7)、高压泵(8)、压滤装置(9)、液位装置二(11)、水质检测仪(14)、回水泵(15)分别与控制系统(1)电连接。
2.如权利要求 1 所述的一种废水自动化处理系统，其特征在于，所述曝气装置(4)的进气管与液位装置一(7)设置于废水池(3)顶部相对的两侧。
3.如权利要求 1 所述的一种废水自动化处理系统，其特征在于，所述液位装置一(7)和液位装置二(11)是拉线式水位限位器。
4.如权利要求 1或3 所述的一种废水自动化处理系统，其特征在于，所述液位装置一(7)中的下限位装置离废水池(3)底部的距离为20-30cm。
5.如权利要求 1 或3所述的一种废水自动化处理系统，其特征在于，所述液位装置二(11)中的下限位装置离清水池(12)底部的距离为5-15cm。
6.如权利要求 1 所述的一种废水自动化处理系统，其特征在于，所述清水池(12)底部设有排水口(13)。
说明书
一种废水自动化处理系统
技术领域
本实用新型涉及一种处理系统，具体涉及一种废水自动化处理系统。
背景技术
随着行业产业规模的不断扩大、经济飞速发展的同时，水污染也越来越严重，带来了一系列的生态问题，并且水资源也比较匮乏，因此，对废水进行有效地控制，并且回收利用，已是当前迫在眉睫的大事。目前废水处理大部分过程需要人工判断和控制，非常的费时费力，效率低，经济效益和社会效益也比较低。
实用新型内容
为全面解决上述问题，尤其是废水处理自动控制，省时省力，高效率，本实用新型提供一种废水自动化处理系统能够全面解决上述问题。
为实现上述目的，本实用新型采用以下技术手段：
一种废水自动化处理系统，包括：控制系统、废水泵、废水池、曝气装置、药罐装置、PH检测仪、液位装置一、高压泵、压滤装置、反渗透膜装置、液位装置二、清水池、排水口、水质检测仪、回水泵，所述废水泵通过管道与废水池连接，所述曝气装置通过管道与废水池连接，所述药罐装置通过管道与废水池连接，所述废水池上端设有PH检测仪和液位装置一，所述PH检测仪和液位装置一的检测装置设置于废水池内部，所述废水池通过高压泵与压滤装置连接，所述压滤装置通过管道与反渗透膜装置连接，所述反渗透膜装置通过管道与清水池连接，所述清水池上端设有液位装置二和水质检测仪，所述液位装置二和水质检测仪的检测装置设置于清水池内部，所述清水池通过回水泵与废水池连接;
所述废水泵、曝气装置、药罐装置、PH检测仪、液位装置一、高压泵、压滤装置、液位装置二、水质检测仪、回水泵分别与控制系统电连接。
进一步的，所述曝气装置的进气管与液位装置一设置于废水池顶部相对的两侧。
进一步的，所述液位装置一和液位装置二是拉线式水位限位器。
进一步的，所述液位装置一中的下限位装置离废水池底部的距离为20-30cm。
进一步的，所述液位装置二中的下限位装置离清水池底部的距离为5-15cm。
进一步的，述清水池底部设有排水口。
本实用新型有益效果：
1.整个系统自动控制，无需人力参与。
2.省时省力，高效率。
3.结构简单，可实现性强，推广性强。
