申请日2016.08.04
公开(公告)日2017.01.25
IPC分类号G05B19/05
摘要
本实用新型提供一种远程监控平台污水处理监管系统，包括：信息中心、设置在每个污水处理站点，用于获取污水处理站点数据信息的若干个现场数据采集监控单元和服务器;现场数据采集监控单元包括：流量计、液位计、摄像机、硬盘录像机、PLC自动控制模块、水质在线检测系统;信息中心包括：电视墙、客户机、PLC可编程控制器、流量获取模块、液位获取模块、远程传输模块。远程监控平台污水处理监管系统可实现对重点水站实施水质监测，并将其纳入信息中心的24小时监控中。远程监控平台污水处理监管系统将整个污水处理系统形成监管闭环，保证设备的正常运转，全面提升污水处理水平，大大改善水质环境。
权利要求书

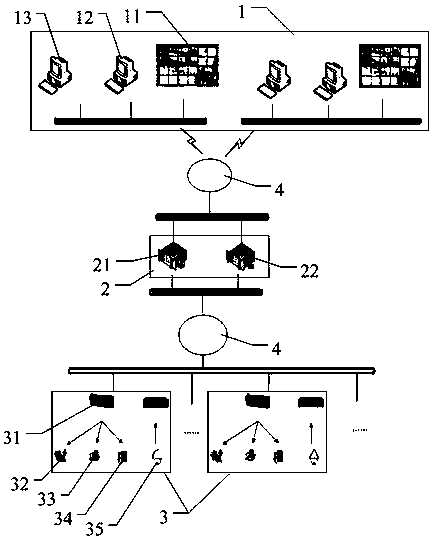

1.一种远程监控平台污水处理监管系统，其特征在于，包括：信息中心、设置在每个污水处理站点，用于获取污水处理站点数据信息的若干个现场数据采集监控单元和服务器;
现场数据采集监控单元包括：流量计、液位计、摄像机、硬盘录像机、PLC自动控制模块、水质在线检测系统;
服务器通过以太网与每个现场数据采集监控单元通信连接，接收每个现场数据采集监控单元获取的污水处理站点数据信息;
服务器通过以太网与信息中心通信连接，服务器用于将接收的污水处理站点数据信息进行统计、分析和处理后上传至信息中心;还用于接收信息中心发送的控制指令，并将控制指令发送至对应的现场数据采集监控单元;
信息中心包括：电视墙、客户机、与每个现场数据采集监控单元的PLC自动控制模块对应设置的PLC可编程控制器、与每个现场数据采集监控单元的流量计对应设置的流量获取模块、与每个现场数据采集监控单元的液位计对应设置的液位获取模块、远程传输模块。
2.根据权利要求1所述的远程监控平台污水处理监管系统，其特征在于，
服务器包括：数据服务器、视频服务器;
数据服务器用于对现场数据采集监控单元传输的数据进行统计、分析和处理;
视频服务器用于对现场数据采集监控单元传输的视频影像及图像处理。
3.根据权利要求1所述的远程监控平台污水处理监管系统，其特征在于，
所述客户机包括：台式电脑以及与台式电脑连接的键盘、鼠标、打印设备。
4.根据权利要求1所述的远程监控平台污水处理监管系统，其特征在于，
摄像机采用200万像素红外高清球机;
硬盘录像机采用4路NVR硬盘录像机;
远程传输模块采用GPRS或Internet方式接入互联网，与远程监控平台互连。
5.根据权利要求1所述的远程监控平台污水处理监管系统，其特征在于，
污水处理站包括：若干个收集不同类型废水的水池、设置在水池内的水泵、设置在水池上方的风机、设置在水池内的曝气量检测模块;
摄像机和硬盘录像机设置在污水处理站内，流量计、液位计、水质在线检测系统设置在水池内;
流量计、液位计、水质在线检测系统、水泵、风机、曝气量检测模块分别与PLC自动控制模块电连接;
PLC自动控制模块用于控制水泵、风机的运行以及流量计、液位计、水质在线检测系统、曝气量检测模块的数据采集。
说明书
一种远程监控平台污水处理监管系统
技术领域
本实用新型涉及污水处理自动化技术领域，尤其涉及一种远程监控平台污水处理监管系统。
背景技术
现有污水处理站一般为专人值守、就地控制的方式。该方式下设备的运行需要大大投入人力进行管理和维护，并且难以及时发现设备故障使得污水处理站维护周期长、运行效率低，最终导致政府、业主或运行企业对人力、物力成本投入高，而且难以实现各个站点的统一监控管理。
发明内容
本实用新型的目的在于克服现有技术中存在的缺点，实现对生活污水处理站的自动运行、远程运维和统一管理，为达此目的，本实用新型提供一种远程监控平台污水处理监管系统，包括：信息中心、设置在每个污水处理站点，用于获取污水处理站点数据信息的若干个现场数据采集监控单元和服务器;
现场数据采集监控单元包括：流量计、液位计、摄像机、硬盘录像机、PLC自动控制模块、水质在线检测系统;
服务器通过以太网与每个现场数据采集监控单元通信连接，接收每个现场数据采集监控单元获取的污水处理站点数据信息;
服务器通过以太网与信息中心通信连接，服务器用于将接收的污水处理站点数据信息进行统计、分析和处理后上传至信息中心;还用于接收信息中心发送的控制指令，并将控制指令发送至对应的现场数据采集监控单元;
信息中心包括：电视墙、客户机、与每个现场数据采集监控单元的PLC自动控制模块对应设置的PLC可编程控制器、与每个现场数据采集监控单元的流量计对应设置的流量获取模块、与每个现场数据采集监控单元的液位计对应设置的液位获取模块、远程传输模块。
优选地，服务器包括：数据服务器、视频服务器;
数据服务器用于对现场数据采集监控单元传输的数据进行统计、分析和处理;
视频服务器用于对现场数据采集监控单元传输的视频影像及图像处理。
优选地，所述客户机包括：台式电脑以及与台式电脑连接的键盘、鼠标、打印设备。
优选地，摄像机采用200万像素红外高清球机;
硬盘录像机采用4路NVR硬盘录像机;
远程传输模块采用GPRS或Internet方式接入互联网，与远程监控平台互连。
优选地，污水处理站包括：若干个收集不同类型废水的水池、设置在水池内的水泵、设置在水池上方的风机、设置在水池内的曝气量检测模块;
摄像机和硬盘录像机设置在污水处理站内，流量计、液位计、水质在线检测系统设置在水池内;
流量计、液位计、水质在线检测系统、水泵、风机、曝气量检测模块分别与PLC自动控制模块电连接;
PLC自动控制模块用于控制水泵、风机的运行以及流量计、液位计、水质在线检测系统、曝气量检测模块的数据采集。
从以上技术方案可以看出，本实用新型具有以下优点：
利用物联网技术将各个站点进行有效连接，实现信息交互、设备管理、智能管控、预警报警、汇总分析等功能，为业主提供强大的综合信息平台;结合移动终端实现信息实时掌控、设备远程管控等功能，为管理人员提供简易便捷的应用管理平台。改进了依托原有点站单点运营、运行状态不明、依靠人工巡查、水质无法监控的落后局面，为用户提供了一套完整的智慧管理平台解决方案。
