申请日2016.08.04
公开(公告)日2017.01.25
IPC分类号C02F9/14
摘要

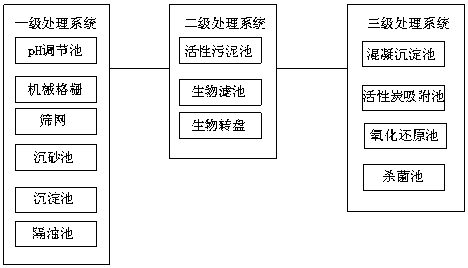

本实用新型公开了一种工业污水处理装置，包括一级处理系统、二级处理系统、三级处理系统;一级处理系统包括pH调节池，机械格栅、筛网、沉砂池、沉淀池、隔油池;所述二级处理系统包括活性污泥池、生物滤池以及生物转盘，工业污水经过活性污泥池到达生物滤池以及生物转盘中进行处理;所述三级处理系统包括混凝沉淀池、活性炭吸附池、氧化还原池、杀菌池，在所述混凝沉淀池加入混凝剂，并经快速搅拌混凝，慢速搅拌絮凝，使微小颗粒和胶体物质脱稳而凝聚，成为较大颗粒絮体而沉淀去除，然后经过活性炭吸附池将有机物、重金属离子进行吸附，最后经过氧化还原池和杀菌池，去除污水中存在的有机物、色度，并进行杀菌、消毒处理。
权利要求书
1.一种工业污水处理装置，其特征在于：包括一级处理系统、二级处理系统、三级处理系统;所述一级处理系统包括pH调节池，机械格栅、筛网、沉砂池、沉淀池、隔油池，工业污水首先经过所述pH调节池进行pH调节，然后通过机械格栅拦截较大的杂质，经过所述机械格栅的污水流经筛网，对较小的杂质进行拦截，所述筛网与沉砂池相通，流经筛网的工业污水经过沉砂池，然后进入到沉淀池中，再进入到隔油池中;所述二级处理系统包括活性污泥池、生物滤池以及生物转盘，工业污水经过活性污泥池到达生物滤池以及生物转盘中进行处理;所述三级处理系统包括混凝沉淀池、活性炭吸附池、氧化还原池、杀菌池，在所述混凝沉淀池加入混凝剂，并经快速搅拌混凝，慢速搅拌絮凝，使微小颗粒和胶体物质脱稳而凝聚，成为较大颗粒絮体而沉淀去除，然后经过活性炭吸附池将有机物、重金属离子进行吸附，最后经过氧化还原池和杀菌池，去除污水中存在的有机物、色度，并进行杀菌、消毒处理。
2.根据权利要求1所述的一种工业污水处理装置，其特征在于：所述一级处理系统与所述二级处理系统相连，所述二级处理系统与所述三级处理系统相连。
说明书
一种工业污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种工业污水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。目前的工业污水在处理过程中，有很多参数都无法达标，造成了对水体和土壤的污染。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种工业污水处理装置。
本实用新型是通过以下技术方案实现：
一种工业污水处理装置，包括一级处理系统、二级处理系统、三级处理系统;所述一级处理系统包括pH调节池，机械格栅、筛网、沉砂池、沉淀池、隔油池，工业污水首先经过所述pH调节池进行pH调节，然后通过机械格栅拦截较大的杂质，经过所述机械格栅的污水流经筛网，对较小的杂质进行拦截，所述筛网与沉砂池相通，流经筛网的工业污水经过沉砂池，然后进入到沉淀池中，再进入到隔油池中;所述二级处理系统包括活性污泥池、生物滤池以及生物转盘，工业污水经过活性污泥池到达生物滤池以及生物转盘中进行处理;所述三级处理系统包括混凝沉淀池、活性炭吸附池、氧化还原池、杀菌池，在所述混凝沉淀池加入混凝剂，并经快速搅拌混凝，慢速搅拌絮凝，使微小颗粒和胶体物质脱稳而凝聚，成为较大颗粒絮体而沉淀去除，然后经过活性炭吸附池将有机物、重金属离子进行吸附，最后经过氧化还原池和杀菌池，去除污水中存在的有机物、色度，并进行杀菌、消毒处理。
作为本实用新型的优选技术方案，所述一级处理系统与所述二级处理系统相连，所述二级处理系统与所述三级处理系统相连。
与现有的技术相比，本实用新型的有益效果是：本实用新型中的工业污水经过一级处理系统后，能够减少工业污水中的悬浮物、浮油、调整污水的pH值，从而减轻污水的腐化程度;然后经过二级处理系统，能够有效地处理污水中的可溶性有机物和部分胶体污染物，通过二级处理后，废水中BOD的去除率可达80%~90%，即BOD含量低于30mg/L;最后经过三级处理系统，能够去除污水中存在的有机物、色度，并进行杀菌、消毒处理，经过三次处理，使得工业污水处理达标。
