申请日2016.08.18
公开(公告)日2017.05.17
IPC分类号C02F3/12
摘要
本实用新型公开了一种推流式曝气池的活性污泥投加装置，包括装有活性污泥的储泥池、污泥管道、离心泵和用以向该储泥池内加入水的加水部件，该储泥池通过该污泥管道与推流式曝气池连通，该离心泵安装在该污泥管道上，该加水部件设置在该储泥池池底的上方。相比现有技术，本实用新型提供的推流式曝气池投活性污泥装置能较快地将储泥池中出现解体或运行不佳的污泥排出，并向推流式曝气池内投入活性强的污泥，及时解决因污泥性能不佳所导致的异常情况。再者，该装置的整体结构简单，易于维护，操作便利，能提高工作效率，减少污水处理厂的事故发生。

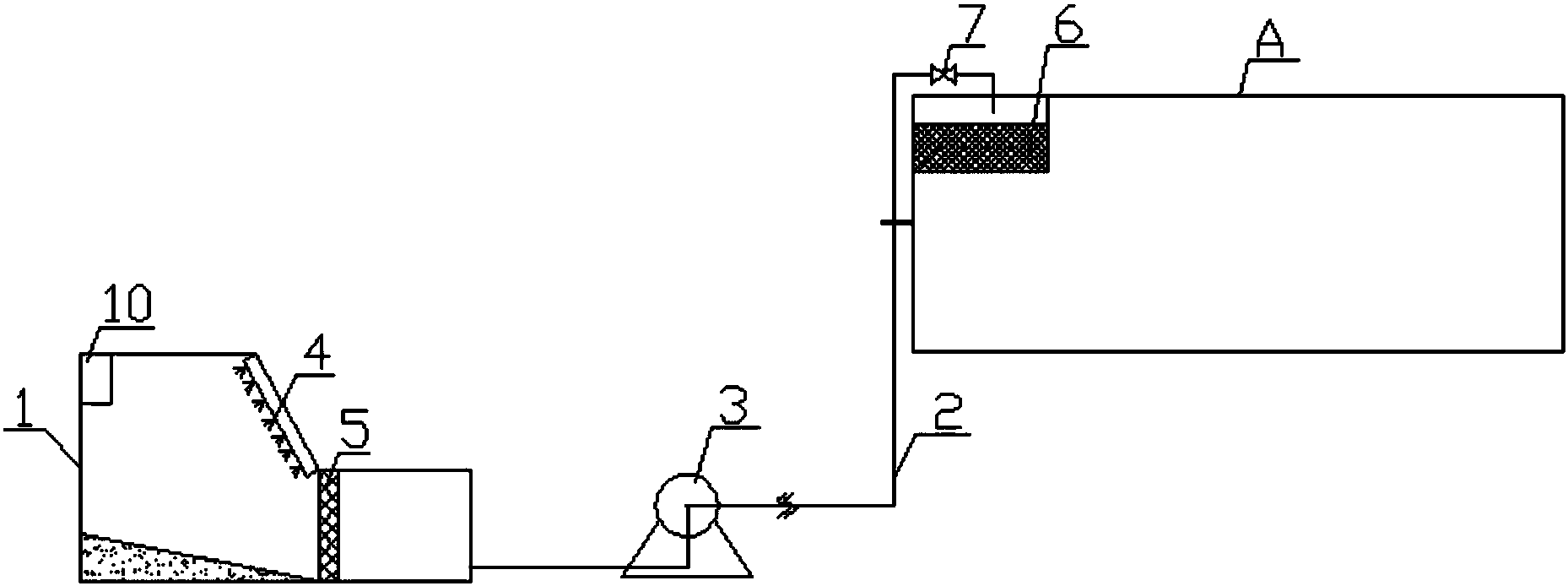

摘要附图
权利要求书
1.一种推流式曝气池的活性污泥投加装置，其特征在于：包括装有活性污泥的储泥池、污泥管道、离心泵和用以向该储泥池内加入水的加水部件，该储泥池通过该污泥管道与推流式曝气池连通，该离心泵安装在该污泥管道上，该加水部件设置在该储泥池池底的上方。
2.根据权利要求1所述的推流式曝气池的活性污泥投加装置，其特征在于：所述储泥池的侧壁开有一活性炭进料口。
3.根据权利要求2所述的推流式曝气池的活性污泥投加装置，其特征在于：还包括活性炭投加装置，该活性炭投加装置包括储炭仓、螺旋输送机和射流器，该储炭仓顶部为添料口，底部为卸料口，该螺旋输送机安装在该储炭仓的卸料口处，其出料口与该射流器连接，该射流器的出料口与所述储泥池侧壁的活性炭进料口接通。
4.根据权利要求1-3任一项所述的推流式曝气池的活性污泥投加装置，其特征在于：所述加水部件为设置在所述储泥池内的多个喷淋头，该多个喷淋头安装在所述储泥池的侧壁上，并与水源接通;或者，该加水部件为多条水管，该多条水管与该储泥池的内部连通，并嵌装在该储泥池的侧壁里，该多条水管与水源接通。
5.根据权利要求1-3任一项所述的推流式曝气池的活性污泥投加装置，其特征在于：还包括第一隔渣网，所述储泥池的侧壁开有一排泥口，该第一隔渣网安装在该排泥口处，所述污泥管道的进泥口与该排泥口接通。
6.根据权利要求5所述的推流式曝气池的活性污泥投加装置，其特征在于：还包括第二隔渣网，该第二隔渣网安装在该污泥管道的出泥口下方。
7.根据权利要求4所述的推流式曝气池的活性污泥投加装置，其特征在于，所述污泥管道的出泥口与推流式曝气池的侧壁相距0.5m。
8.根据权利要求6所述的推流式曝气池的活性污泥投加装置，其特征在于：所述第一隔渣网为热镀锌电焊网片制成的方孔网，孔径为50mm。
9.根据权利要求8所述的推流式曝气池的活性污泥投加装置，其特征在于：所述第二隔渣网为热镀锌电焊网片制成的提篮式隔渣网，孔形为方孔，孔径为10mm。
10.根据权利要求1所述的推流式曝气池的活性污泥投加装置，其特征在于：还包括止回阀，该止回阀安装在所述污泥管道的出泥口一端。
说明书
一种推流式曝气池的活性污泥投加装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种推流式曝气池的活性污泥投加装置。
背景技术
曝气池是污水中有机污染物与由微生物组成的活性污泥充分混合接触，进而被降解、吸收和分解的场所，它是活性污泥工艺的核心，而活性污泥的性能好坏直接影响曝气池处理废水的效果。
在实际的污水处理过程中，活性污泥处理系统有时会出现异常，例如发生污泥膨胀、污泥解体、污泥腐化等不良现象，进而直接降低处理效果，导致污泥流失。当出现以上异常情况时，污水处理厂一般采取调整pH值、调整曝气量、排泥等措施进行补救。然而，这些措施虽然在一定程度上能解决活性污泥处理系统出现的问题，但耗时长，见效慢，不利于污水处理厂的正常运营。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型提供一种推流式曝气池的活性污泥投加装置，该装置的操作简单，能及时、高效地解决因污泥性能不佳所导致的异常运行情况。
本实用新型采用的技术方案为：
一种推流式曝气池的活性污泥投加装置，包括装有活性污泥的储泥池、污泥管道、离心泵和用以向该储泥池内加入水的加水部件，该储泥池通过该污泥管道与推流式曝气池连通，该离心泵安装在该污泥管道上，该加水部件设置在该储泥池池底的上方。
相比现有技术，本实用新型提供的推流式曝气池投活性污泥装置能较快地将储泥池中出现解体或运行不佳的污泥排出，并向推流式曝气池内投入活性强的污泥，及时解决因污泥性能不佳所导致的异常情况。再者，该装置的整体结构简单，易于维护，操作便利，能提高工作效率，减少污水处理厂的事故发生。
进一步，所述储泥池的侧壁开有一活性炭进料口。
进一步，还包括活性炭投加装置，该活性炭投加装置包括储炭仓、螺旋输送机和射流器，该储炭仓顶部为添料口，底部为卸料口，该螺旋输送机安装在该储炭仓的卸料口处，其出料口与该射流器连接，该射流器的出料口与所述储泥池侧壁的活性炭进料口接通。该活性炭投加装置往储泥池内的活性污泥添加活性炭粉末，增强活性污泥的吸附能力，从而提高处理污水的能力。
具体地，所述加水部件为设置在所述储泥池内的多个喷淋头，该多个喷淋头安装在所述储泥池的侧壁上，并与水源接通;或者，该加水部件为多条水管，该多条水管与该储泥池的内部连通，并嵌装在该储泥池的侧壁里，该多条水管与水源接通。该加水部件将水加入到该储泥池储存的活性污泥中，以达到稀释活性污泥的目的，方便后续运输。
进一步，还包括第一隔渣网，所述储泥池的侧壁开有一排泥口，该第一隔渣网安装在该排泥口处，所述污泥管道的进泥口与该排泥口接通。
进一步，还包括第二隔渣网，该第二隔渣网安装在该污泥管道的出泥口下方。
具体地，所述污泥管道的出泥口与推流式曝气池的侧壁相距0.5m，能防止活性污泥飞溅，减少活性污泥的损失。
具体地，所述第一隔渣网为热镀锌电焊网片制成的方孔网，孔径为50mm。
具体地，所述第二隔渣网为热镀锌电焊网片制成的提篮式隔渣网，孔形为方孔，孔径为10mm。
该第一隔渣网和第二隔渣网将活性污泥中的固体废弃物拦截，减少对污泥管道的冲击，延长设备和管道的寿命。
进一步，还包括止回阀，该止回阀安装在所述污泥管道的出泥口一端，用以控制该污泥管道的开关和活性污泥的投加量。
下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。
