申请日2016.08.18
公开(公告)日2017.03.08
IPC分类号C05F17/02
摘要
本实用新型公开一种有机肥翻刨与污水混合一体化系统，包括：两侧墙;有机肥翻刨机，其包括两个平行的纵导轨、两个第一滑移架、两个平行的横导轨、翻刨组件、一个第二滑移架;两个纵导轨沿纵向固定在两侧墙的顶部，两个第一滑移架分别滑设在两个纵导轨上;两个横导轨的两端分别固定连接在两个第一滑移架上，第二滑移架滑设在两个横导轨上，翻刨组件安装在第二滑移架上;污水混合装置，其包括喷淋管，喷淋管沿横向固定连接在所述第二滑移架的一侧，喷淋管具有一进水口和若干个出水口。本实用新型将有机肥翻刨与污水混合组合在一起，在翻刨的同时可以进行污水的喷淋，从而污水能与有机肥充分、均匀混合，进而会提高有机肥发酵的效果。

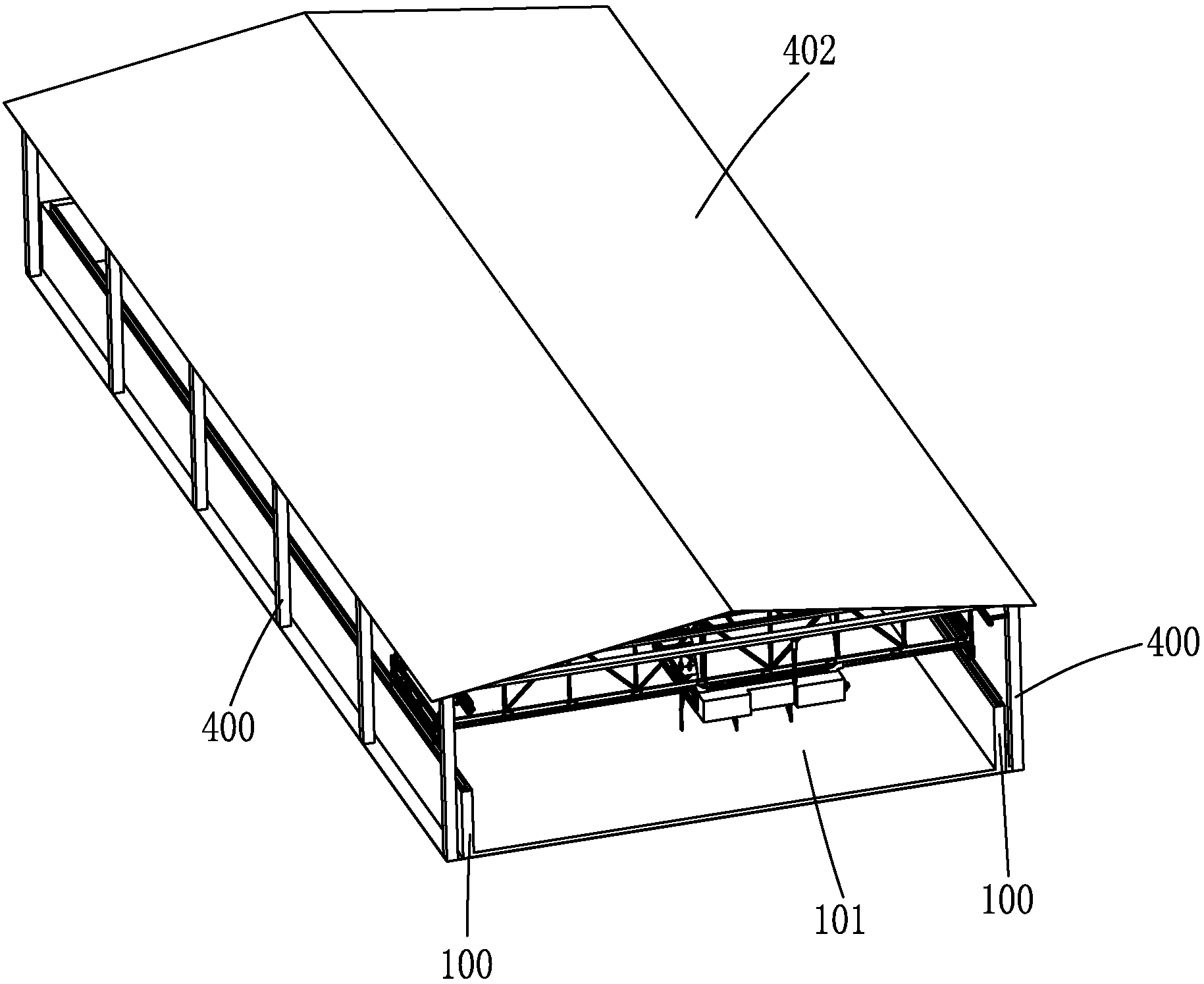

摘要附图
权利要求书
1.有机肥翻刨与污水混合一体化系统，其特征在于，包括：
两侧墙，两侧墙平行设置，两侧墙之间形成有机肥的发酵室，两侧墙延伸的方向为纵向，与两侧墙延伸方向相垂直的方向为横向;
有机肥翻刨机，其包括两个平行的纵导轨、两个第一滑移架、两个平行的横导轨、翻刨组件、一个第二滑移架;两个纵导轨沿纵向固定在两侧墙的顶部，两个第一滑移架分别滑设在两个纵导轨上;两个横导轨沿横向间隔设置在两个第一滑移架之间，两个横导轨的两端分别固定连接在两个第一滑移架上并能随两个第一滑移架进行移动，第二滑移架滑设在两个横导轨上，翻刨组件安装在第二滑移架上并能随第二滑移架进行移动;
污水混合装置，其包括喷淋管，喷淋管沿横向固定连接在所述第二滑移架的一侧，喷淋管具有一进水口和若干个出水口，喷淋管的进水口连接污水泵的出水端，喷淋管的进水口与喷淋管的出水口连通，喷淋管的出水口均朝下设置。
2.根据权利要求1所述的有机肥翻刨与污水混合一体化系统，其特征在于，污水混合装置还包括第一滑轨、第二滑轨和输水软管，第一滑轨沿两侧墙延伸的方向固定在一侧墙的上方，第二滑轨沿横向设置在一个横导轨的上方并固定连接在该横导轨上，输水软管具有第一滑移段和第二滑移段，输水软管的第一滑移段滑设在第一滑轨上并能在第一滑轨的两端之间进行伸缩移动，输水软管的第二滑移段滑设在第二滑轨上并能在第二滑轨的两端之间进行伸缩移动，输水软管的进水端连接污水泵出水端，输水软管的出水端连接喷淋管的进水口。
3.根据权利要求2所述的有机肥翻刨与污水混合一体化系统，其特征在于，第一滑轨和第二滑轨上均滑设有多个滑移件，每个滑移件上设有锁紧环，输水软管的第一滑移段穿过第一滑轨上滑移件的锁紧环，输水软管的第二滑移段穿过第二滑轨上滑移件的锁紧环，相邻两个滑移件之间的输水软管具有一定的长度，并使输水软管的第一滑移段能在第一滑轨的两端之间进行伸缩移动，输水软管的第二滑移段能在第二滑轨的两端之间进行伸缩移动。
4.根据权利要求2所述的有机肥翻刨与污水混合一体化系统，其特征在于，两个横导轨上沿横导轨延伸的方向分别固定设有第一支架，两个第一支架的两端分别固定连接在两个第一滑移架上，所述第二滑轨固定连接在一个第一支架的顶部。
5.根据权利要求2所述的有机肥翻刨与污水混合一体化系统，其特征在于，两侧墙的外侧分别相对应的设有一排立柱，两侧墙外侧相对应两个立柱上分别横向设有一棚架，棚架的上方沿两侧墙延伸的方向设有棚顶，所述第一滑轨固定连接在一排立柱的内侧。
6.根据权利要求5所述的有机肥翻刨与污水混合一体化系统，其特征在于，所述棚架为三角形框架。
7.根据权利要求1所述的有机肥翻刨与污水混合一体化系统，其特征在于，每个第一滑移架 的底部至少设有两个第一滑轮，第一滑轮设置在纵导轨上并能沿纵导轨进行滚动，两个第一滑移架上至少设有一第一驱动件，第一驱动件的输出端与第一滑移架上的一个第一滑轮连接并能带动该第一滑轮进行转动。
8.根据权利要求1所述的有机肥翻刨与污水混合一体化系统，其特征在于，两个横导轨上分别至少滑设有两个滑移组件，两个横导轨上的滑移组件均设置在第二滑移架上;
横导轨为横截面为工字形，横导轨的两侧沿横导轨延伸的方向分别具有一滑移槽，每个滑移组件均包括两个安装板和两个第二滑轮，两个安装板分别设置在横导轨的两侧并固定在第二滑移架上，两个第二滑轮分别连接在两个安装板的内侧，两个第二滑轮分别设置在横导轨两侧的滑移槽中并能沿该滑移槽进行滚动。
9.根据权利要求8所述的有机肥翻刨与污水混合一体化系统，其特征在于，所述第二滑移架上至少设有一个第二驱动件，第二驱动件的输出端与第二滑移架上滑移组件中的一个第二滑轮连接并能带动该第二滑轮进行转动。
10.根据权利要求1所述的有机肥翻刨与污水混合一体化系统，其特征在于，包括转轴，转轴沿横向安装在第二滑移架上，转轴的外表面沿转轴的轴向间隔地设有多对翻刨刀，每对翻刨刀均沿转轴的径向设置，每对翻刨刀中的两个翻刨刀分别位于转轴径向的相对端，每对翻刨刀沿转轴的周向由转轴的一端和向转轴的另一端依次转动20～30度。
说明书
有机肥翻刨与污水混合一体化系统
技术领域
本实用新型涉及有机肥发酵的技术领域，尤其涉及一种有机肥翻刨与污水混合一体化系统。
背景技术
在对有机肥进行发酵时，通常需要进行翻刨，并将污水混合在有机肥中。现有技术有机肥翻刨和污水混合通常是分开进行，一方面装置结构复杂，制造成本高，另一方面有机肥翻刨和污水混合不能协同进行，从而污水不能与有机肥的充分、均匀混合，进而会影响有机肥发酵的效果。
现有技术中用于有机肥翻刨的装置对场地的要求较高，局限性大，灵活性差，基础建设成本高，另外翻刨宽度和翻刨深度小。
实用新型内容
本实用新型的目的在于提供一种能够将有机肥翻刨和污水混合组合在一起、实现污水与有机肥的充分、均匀混合的有机肥翻刨与污水混合一体化系统。
为解决上述技术问题，本实用新型提供以下技术方案：
有机肥翻刨与污水混合一体化系统，包括：
两侧墙，两侧墙平行设置，两侧墙之间形成有机肥的发酵室，两侧墙延伸的方向为纵向，与两侧墙延伸方向相垂直的方向为横向;
有机肥翻刨机，其包括两个平行的纵导轨、两个第一滑移架、两个平行的横导轨、翻刨组件、一个第二滑移架;两个纵导轨沿纵向固定在两侧墙的顶部，两个第一滑移架分别滑设在两个纵导轨上;两个横导轨沿横向间隔设置在两个第一滑移架之间，两个横导轨的两端分别固定连接在两个第一滑移架上并能随两个第一滑移架进行移动，第二滑移架滑设在两个横导轨上，翻刨组件安装在第二滑移架上并能随第二滑移架进行移动;
污水混合装置，其包括喷淋管，喷淋管沿横向固定连接在所述第二滑移架的一侧，喷淋管具有一进水口和若干个出水口，喷淋管的进水口连接污水泵的出水端，喷淋管的进水口与喷淋管的出水口连通，喷淋管的出水口均朝下设置。
进一步地，污水混合装置还包括第一滑轨、第二滑轨和输水软管，第一滑轨沿两侧墙延伸的方向固定在一侧墙的上方，第二滑轨沿横向设置在一个横导轨的上方并固定连接在该横导轨上，输水软管具有第一滑移段和第二滑移段，输水软管的第一滑移段滑设在第一滑轨上并能在第一滑轨的两端之间进行伸缩移动，输水软管的第二滑移段滑设在第二滑轨上并能在第二滑轨的两端之间进行伸缩移动，输水软管的进水端连接污水泵出水端，输水软管的出水端连接喷淋管的进水口。
进一步地，第一滑轨和第二滑轨上均滑设有多个滑移件，每个滑移件上设有锁紧环，输水软管的第一滑移段穿过第一滑轨上滑移件的锁紧环，输水软管的第二滑移段穿过第二滑轨上滑移件的锁紧环，相邻两个滑移件之间的输水软管具有一定的长度，并使输水软管的第一滑移段能在第一滑轨的两端之间进行伸缩移动，输水软管的第二滑移段能在第二滑轨的两端之间进行伸缩移动。
进一步地，两个横导轨上沿横导轨延伸的方向分别固定设有第一支架，两个第一支架的两端分别固定连接在两个第一滑移架上，所述第二滑轨固定连接在一个第一支架的顶部。
进一步地，两侧墙的外侧分别相对应的设有一排立柱，两侧墙外侧相对应两个立柱上分别横向设有一棚架，棚架的上方沿两侧墙延伸的方向设有棚顶，所述第一滑轨固定连接在一排立柱的内侧。
进一步地，所述棚架为三角形框架。
进一步地，每个第一滑移架的底部至少设有两个第一滑轮，第一滑轮设置在纵导轨上并能沿纵导轨进行滚动，两个第一滑移架上至少设有一第一驱动件，第一驱动件的输出端与第一滑移架上的一个第一滑轮连接并能带动该第一滑轮进行转动。
进一步地，两个横导轨上分别至少滑设有两个滑移组件，两个横导轨上的滑移组件均设置在第二滑移架上;
横导轨为横截面为工字形，横导轨的两侧沿横导轨延伸的方向分别具有一滑移槽，每个滑移组件均包括两个安装板和两个第二滑轮，两个安装板分别设置在横导轨的两侧并固定在第二滑移架上，两个第二滑轮分别连接在两个安装板的内侧，两个第二滑轮分别设置在横导轨两侧的滑移槽中并能沿该滑移槽进行滚动。
进一步地，所述第二滑移架上至少设有一个第二驱动件，第二驱动件的输出端与第二滑移架上滑移组件中的一个第二滑轮连接并能带动该第二滑轮进行转动。
进一步地，包括转轴，转轴沿横向安装在第二滑移架上，转轴的外表面沿转轴的轴向间隔地设有多对翻刨刀，每对翻刨刀均沿转轴的径向设置，每对翻刨刀中的两个翻刨刀分别位于转轴径向的相对端，每对翻刨刀沿转轴的周向由转轴的一端和向转轴的另一端依次转动20～30度。
本实用新型中污水的喷淋管设置在有机肥翻刨机的第二滑移架上，从而将有机肥翻刨与污水混合组合在一起，在工作时，翻刨组件和喷淋管能够同时沿纵导轨进行纵向移动，以及沿横导轨进行横向运动，在翻刨的同时可以进行污水的喷淋，机肥翻刨和污水混合能够协同进行，从而污水能与有机肥充分、均匀混合，进而会提高有机肥发酵的效果，本系统通过简单的结构就能实现翻刨组件和喷淋管同时纵向移动和横向移动，制造简单、成本低，另外本装置场地的要求较低，具有较高的灵活性，基础建设成本低。
