申请日2016.08.04
公开(公告)日2016.12.07
IPC分类号B01L9/06
摘要
本发明涉及一种放置装置，尤其涉及一种环保型工业废水检测试管放置装置。本发明要解决的技术问题是提供一种放置安全、拿取方便、放置空间大的环保型工业废水检测试管放置装置。为了解决上述技术问题，本发明提供了这样一种环保型工业废水检测试管放置装置，包括有拉环、挡板、第三弹簧、移动杆、插销、放置块、第二弹簧、滑轨、水箱、放置箱、第二推板、第一推板、第一弹簧、推杆、滑块、移动板、固定板和钢丝绳;放置箱内底部设有水箱，水箱内左右两侧对称设有推板。本发明达到了放置安全、拿取方便、放置空间大的效果，利用本装置可以方便地放置试管，防止试管在放置过程中受到破坏。
权利要求书

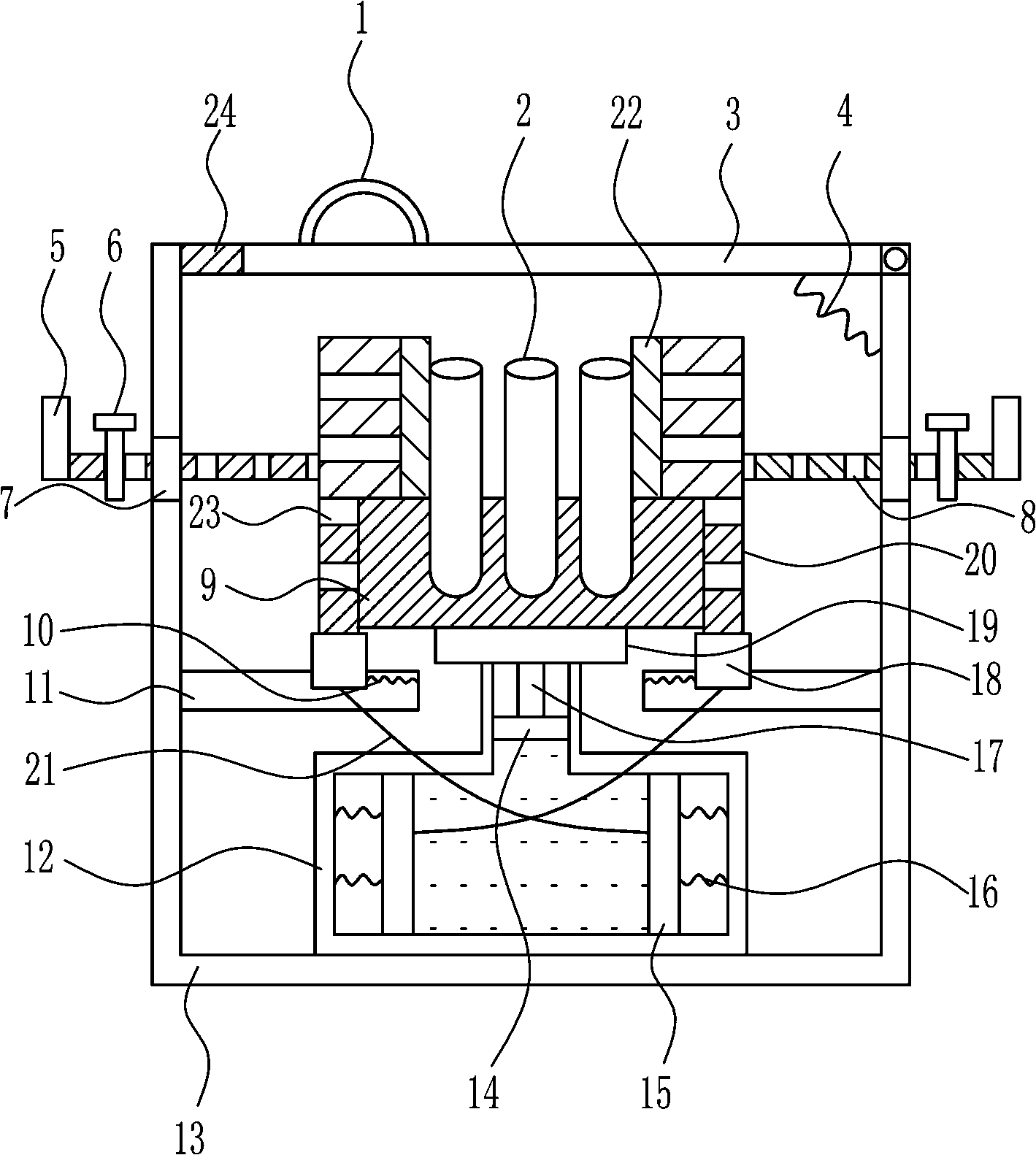

1.一种环保型工业废水检测试管放置装置，其特征在于，包括有拉环(1)、挡板(3)、第三弹簧(4)、移动杆(5)、插销(6)、放置块(9)、第二弹簧(10)、滑轨(11)、水箱(12)、放置箱(13)、第二推板(14)、第一推板(15)、第一弹簧(16)、推杆(17)、滑块(18)、移动板(19)、固定板(20)和钢丝绳(21);放置箱(13)内底部设有水箱(12)，水箱(12)内左右两侧对称设有推板，左侧推板的左侧和右侧推板的右侧分别与水箱(12)内左右两壁之间设有第一弹簧(16)，水箱(12)内上部设有第二推板(14)，第二推板(14)顶部设有推杆(17)，推杆(17)上端设有移动板(19)，移动板(19)顶部设有放置块(9)，放置箱(13)内左右两侧下部对称设有滑轨(11)，滑轨(11)上均设有滑块(18)，左侧滑块(18)的右侧和右侧滑块(18)的左侧分别与左右两侧滑轨(11)之间设有第二弹簧(10)，左侧的滑块(18)与右侧的第一推板(15)之间和右侧的滑块(18)与左侧的第一推板(15)之间均设有钢丝绳(21)，左右两侧的滑块(18)顶部均设有固定块，左右两侧固定块的外侧均设有移动杆(5)，移动杆(5)上均匀的设有第一小孔(8)，第一小孔(8)上设有插销(6)，放置箱(13)左右两侧上部对称设有第二小孔(7)，左右两侧的移动杆(5)分别穿过左右两侧的第二小孔(7)，放置箱(13)顶部右侧铰接连接有挡板(3)，挡板(3)左侧与放置箱(13)顶部左侧接触，挡板(3)底部与放置箱(13)内右侧之间设有第三弹簧(4)，挡板(3)顶部设有拉环(1)。
2.根据权利要求1所述的一种环保型工业废水检测试管放置装置，其特征在于，还包括有橡胶垫(22)，左右两侧固定块内侧均设有橡胶垫(22)。
3.根据权利要求1所述的一种环保型工业废水检测试管放置装置，其特征在于，固定块上均匀的设有第三小孔(23)。
4.根据权利要求1所述的一种环保型工业废水检测试管放置装置，其特征在于，还包括有橡胶块(24)，挡板(3)左端设有橡胶块(24)。
5.根据权利要求1所述的一种环保型工业废水检测试管放置装置，其特征在于，水箱(12)材质为不锈钢。
6.根据权利要求1所述的一种环保型工业废水检测试管放置装置，其特征在于，挡板(3)材质为钢化玻璃。
说明书
一种环保型工业废水检测试管放置装置
技术领域
本发明涉及一种放置装置，尤其涉及一种环保型工业废水检测试管放置装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
检测用指定的方法检验测试某种物体(气体、液体、固体)指定的技术性能指标。适用于各种行业范畴的质量评定，如：土木建筑工程、水利、食品、化学、环境、机械、机器等等。
现有的工业废水检测试管放置装置存在放置不安全、拿取不方便、放置空间小的缺点，因此亟需设计一种放置安全、拿取方便、放置空间大的环保型工业废水检测试管放置装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的工业废水检测试管放置装置存在放置不安全、拿取不方便、放置空间小的缺点，本发明要解决的技术问题是提供一种放置安全、拿取方便、放置空间大的环保型工业废水检测试管放置装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种环保型工业废水检测试管放置装置，包括有拉环、挡板、第三弹簧、移动杆、插销、放置块、第二弹簧、滑轨、水箱、放置箱、第二推板、第一推板、第一弹簧、推杆、滑块、移动板、固定板和钢丝绳;放置箱内底部设有水箱，水箱内左右两侧对称设有推板，左侧推板的左侧和右侧推板的右侧分别与水箱内左右两壁之间设有第一弹簧，水箱内上部设有第二推板，第二推板顶部设有推杆，推杆上端设有移动板，移动板顶部设有放置块，放置箱内左右两侧下部对称设有滑轨，滑轨上均设有滑块，左侧滑块的右侧和右侧滑块的左侧分别与左右两侧滑轨之间设有第二弹簧，左侧的滑块与右侧的第一推板之间和右侧的滑块与左侧的第一推板之间均设有钢丝绳，左右两侧的滑块顶部均设有固定块，左右两侧固定块的外侧均设有移动杆，移动杆上均匀的设有第一小孔，第一小孔上设有插销，放置箱左右两侧上部对称设有第二小孔，左右两侧的移动杆分别穿过左右两侧的第二小孔，放置箱顶部右侧铰接连接有挡板，挡板左侧与放置箱顶部左侧接触，挡板底部与放置箱内右侧之间设有第三弹簧，挡板顶部设有拉环。
优选地，还包括有橡胶垫，左右两侧固定块内侧均设有橡胶垫。
优选地，固定块上均匀的设有第三小孔。
优选地，还包括有橡胶块，挡板左端设有橡胶块。
优选地，水箱材质为不锈钢。
优选地，挡板材质为钢化玻璃。
工作原理：放置块上放有试管，水箱内装满水，当工作人员需要将试管拿出时，拉动拉环，使挡板顺时针转动，当挡板转动至合适的角度时，工作人员拔出插销，同时向左移动左侧的移动杆和向右移动右侧的移动杆，从而带动左侧的固定板向左移动，带动右侧的固定板向右移动，进而带动左侧的滑块向左移动，带动右侧的滑块向右移动，通过钢丝绳的作用，带动右侧的第一推板向左运动，带动左侧的第一推板向右运动，此时左右两侧的第一推块不断靠近，挤压着水箱中的水，使水位不断抬高，从而推动第二推板向上运动，进而推动推杆向上运动，推杆向上运动带动移动板向上运动，从而带动放置块向上运动，进而带动放置块中的试管向上运动，当试管移动到合适的位置时，工作人员在对应的第一小孔上插上插销，与此同时工作人员将试管取出，将试管取出后，工作人员拔出插销，同时向右移动左侧的移动杆和向左移动右侧的移动杆，从而带动左侧的固定板向右移动，带动右侧的固定板向左移动，在第二弹簧的作用下进而带动左侧的滑块向右移动和右侧的滑块向左移动，在钢丝绳和第一弹簧的作用下，带动右侧的第一推板向右运动，带动左侧的第一推板向左运动，左右两侧的第一推板向相反的方向运动，水箱内的空间增大，水位下降，第二推板随之向下移动，从而带动移动板向下运动，进而带动放置块向下移动，当第一弹簧与第二弹簧恢复至初始状态时，工作人员停止移动移动杆，并在对应的小孔上插上插销，同时松开拉环，挡板在第三弹簧的作用下，恢复到初始位置，当工作人员需要将试管放入时，重复以上操作即可。
因为还包括有橡胶垫，左右两侧固定块内侧均设有橡胶垫，橡胶垫的摩擦力大，能更好的帮助固定块固定住试管，还可以防止固定块损坏试管。
因为固定块上均匀的设有第三小孔，可以减轻固定块的质量，使移动杆更好拉动。
因为还包括有橡胶块，挡板左端设有橡胶块，橡胶块的摩擦力大，防止挡板掉下，压坏试管，还可以增加放置箱的密闭性。
因为水箱材质为不锈钢，不锈钢质量比较轻，硬度比较大，水箱会比较牢固。
因为挡板材质为钢化玻璃，钢化玻璃强度高且透明，不仅可以保护试管内的检测品，还能方便工作人员看清试管上的标签，防止拿错。
(3)有益效果
本发明达到了放置安全、拿取方便、放置空间大的效果，利用本装置可以方便地放置试管，防止试管在放置过程中受到破坏，还可以方便工作人员拿取试管，减少拿取时间，提高工作效率。
