申请日2016.08.18
公开(公告)日2017.02.15
IPC分类号B01D53/84; B01D53/40
摘要
本实用新型提供了一种印染废水水解酸化处理工段生物除臭装置，其包括通过管道连接的臭气收集系统、离心风机、预洗池系统、臭气处理系统和废碱蓄水池;所述臭气收集系统设于水解酸化池上，包括密封顶盖、总管和支管;所述密封顶盖将水解酸化池密封，所述总管设于密封顶盖上方，所述支管与总管相连通，且其一端穿过密封顶盖伸入水解酸化池中;所述预洗池系统包括预喷淋系统、预洗池、加湿器和废水收集池，所述废水收集池通过管道与所述废碱蓄水池连接;所述臭气处理系统包括喷淋系统、生物滤池、排水系统和排气系统。该印染废水水解酸化处理工段生物除臭装置运行稳定、能高效收集并处理印染废水水解酸化过程中产生的恶臭气体。

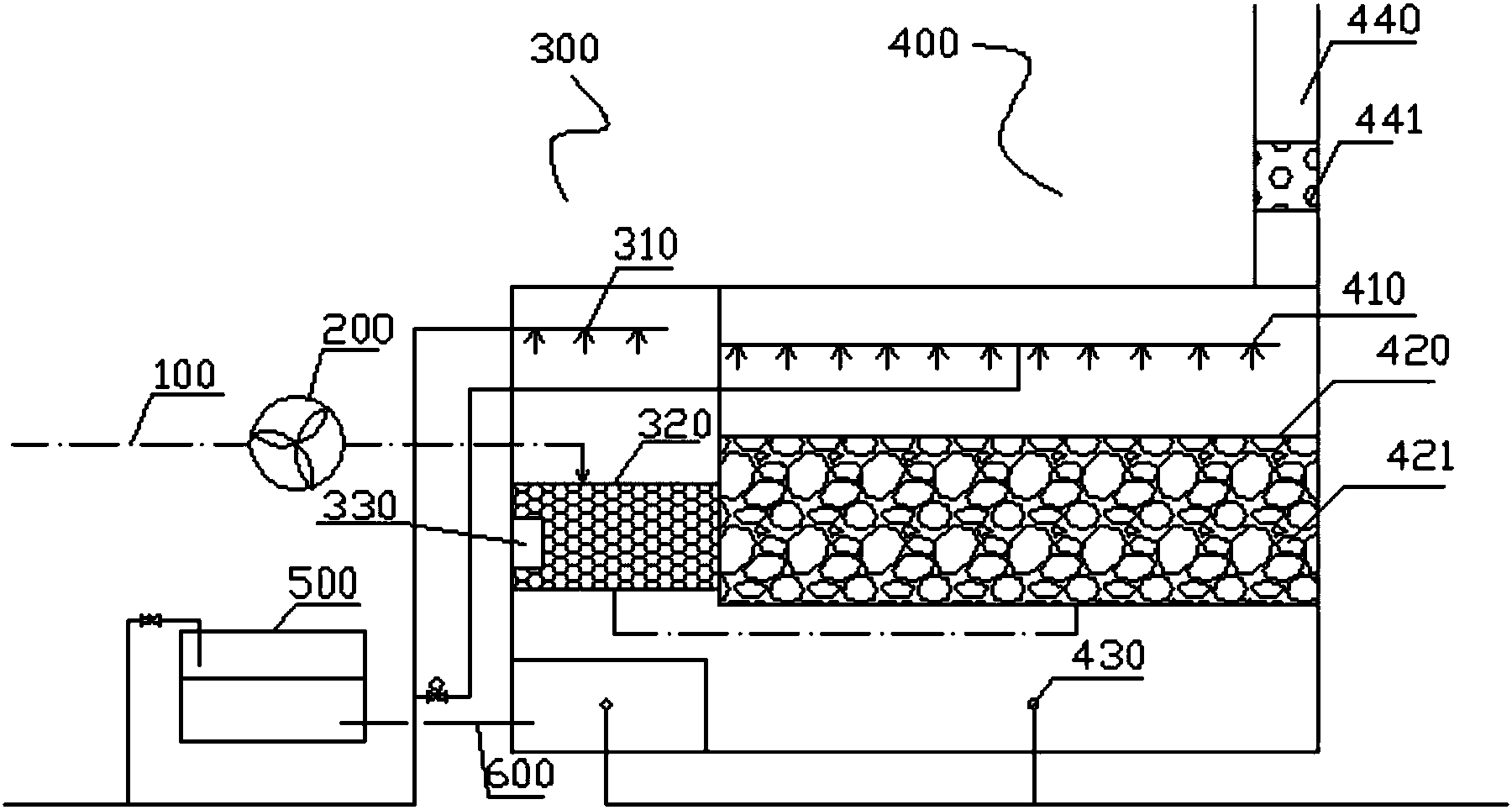

摘要附图
权利要求书
1.一种印染废水水解酸化处理工段生物除臭装置，其特征在于：包括通过管道连接的臭气收集系统、离心风机、预洗池系统、臭气处理系统和废碱蓄水池;所述臭气收集系统设于水解酸化池上，包括密封顶盖、总管和支管;所述密封顶盖将水解酸化池密封，所述总管设于密封顶盖上方，所述支管与总管相连通，且其一端穿过密封顶盖伸入水解酸化池中;所述预洗池系统包括预喷淋系统、预洗池、加湿器和废水收集池，所述废水收集池通过管道与所述废碱蓄水池连接;所述臭气处理系统包括喷淋系统、生物滤池、排水系统和排气系统。
2.根据权利要求1所述的印染废水水解酸化处理工段生物除臭装置，其特征在于：所述排气系统中设有吸附区，该吸附区内填充有污泥吸附剂。
3.根据权利要求1所述的印染废水水解酸化处理工段生物除臭装置，其特征在于：所述生物滤池中填充有有机和无机混合生物填料。
4.根据权利要求1所述的印染废水水解酸化处理工段生物除臭装置，其特征在于：所述密封顶盖、总管和支管均采用玻璃钢材质。
5.根据权利要求1所述的印染废水水解酸化处理工段生物除臭装置，其特征在于：所述预洗池的壳体采用有机玻璃钢复合材料制成。
6.根据权利要求1所述的印染废水水解酸化处理工段生物除臭装置，其特征在于：所述生物滤池壳体采用耐腐蚀玻璃钢模块拼装而成。
说明书
一种印染废水水解酸化处理工段生物除臭装置
技术领域
本实用新型涉及环保设备技术领域，尤其涉及一种印染废水水解酸化处理工段生物除臭装置。
背景技术
水解酸化工序能有效降解印染废水中难生物降解或生物降解极为缓慢的有机物质、染料色素以及有毒物质等，改善污水的可生化性，提高污染物去除率，并节省能耗。然而，水解酸化处理过程属于厌氧发酵过程，在运行过程中会产生大量恶臭气体，对周围环境影响较大。
目前，我国各污水厂主要采用加盖的方式以便阻止水解酸化过程中产生的恶臭气体扩散到空气中，减少对环境的影响。虽然加盖这种方式对除臭起到一定作用，但是治标不治本，无法根本上解决臭气问题，无法保证臭气不逸散。
从我国公开的专利来看，主要针对生活污水和垃圾处理厂所产生的恶臭进行处理，例如公开号为CN204429097U的实用新型专利《一种生物滤池臭气净化系统》中主要采用水喷淋以及生物滤池方式进行除臭，公开号为CN103623693B的发明专利《一种高效生物除臭设备》中则采用除臭菌液进行除臭。以上方式对微生物的活性要求较高，需要频繁配菌和更换生物滤料，以便防止微生物中毒。而处理印染废水的水解酸化工序中主要产生酸性的恶臭气体，该气体对微生物有毒害作用，所以以上公开的专利所提供的方法不太适用于处理印染废水过程中产生酸性的恶臭气体。
实用新型内容
本实用新型在于克服现有技术的缺点于不足，提供一种运行稳定、能高效收集并处理印染废水水解酸化过程中产生的恶臭气体的生物除臭装置。
为了达到上述目的，本实用新型采用以下技术方案：一种印染废水水解酸化处理工段生物除臭装置，包括通过管道连接的臭气收集系统、离心风机、预洗池系统、臭气处理系统和废碱蓄水池;所述臭气收集系统设于水解酸化池上，包括密封顶盖、总管和支管;所述密封顶盖将水解酸化池密封，所述总管设于密封顶盖上方，所述支管与总管相连通，且其一端穿过密封顶盖伸入水解酸化池中;所述预洗池系统包括预喷淋系统、预洗池、加湿器和废水收集池，所述废水收集池通过管道与所述废碱蓄水池连接;所述臭气处理系统包括喷淋系统、生物滤池、排水系统和排气系统。
相比于现有技术，本实用新型所述的印染废水水解酸化处理工段生物除臭装置能有效将水解酸化处理过程中产生的恶臭气体进行收集及处理，其中，臭气收集系统能有效地收集水解酸化过程中所产生的恶臭气体，避免恶臭逸散，提高收集效率;预洗池系统能将大颗粒灰尘洗掉，对恶臭气体加湿，为后续处理起到缓冲作用;同时增设废碱蓄水池，对喷淋过程中产生的强酸性废液起到预处理作用，减少对管道的腐蚀性，提高设备使用寿命。
进一步地，所述排气系统中设有吸附区，该吸附区内填充有污泥吸附剂。所述排气系统内吸附区中配置的污泥吸附剂能进一步深入处理尾气，保证气体达标排放。
进一步地，所述生物滤池中填充有有机和无机混合生物填料。该生物填料的通透性和结构稳定性良好，具有吸附污染物和微生物生长的最佳环境，其能处理40℃范围内的废弃。该生物滤池具有较强的吸附和处理能力，能有效地将废气中的致臭物质吸附降解，保证良好的除臭效果。
进一步地，所述密封顶盖、总管和支管均采用玻璃钢材质。
进一步地，所述预洗池的壳体采用有机玻璃钢复合材料制成。
进一步地，所述生物滤池壳体采用耐腐蚀玻璃钢模块拼装而成。
为了更好地理解和实施，下面结合附图详细说明本实用新型。
