申请日2016.07.06
公开(公告)日2016.12.14
IPC分类号C02F9/06; C02F103/20
摘要
养殖废水处理成套设备。属于废水处理领域，具体涉及一种养殖废水处理成套设备。提供一种处理效率高、节省能耗、可迅速有效去除废水中的有机污染物的养殖废水处理成套设备。所述反应器的一侧设有进水管、排水管和加药口，所述反应器中央设有作为正极电极板和负极电极板，所述反应器中还设有折流板，该折流板设于所述反应器的中央和两侧，其中央部分的一端与所述反应器的侧壁相连，另一端与所述反应器的侧壁之间设有间隙，从而将所述反应器隔开成相互连通的第一室和第二室。本实用新型大提高了废水中高浓度有机物的去除效率且降低了氨氮浓度，保证后续生化处理反应稳定正常，同时降低能耗，有效节约能源，降低运行成本。

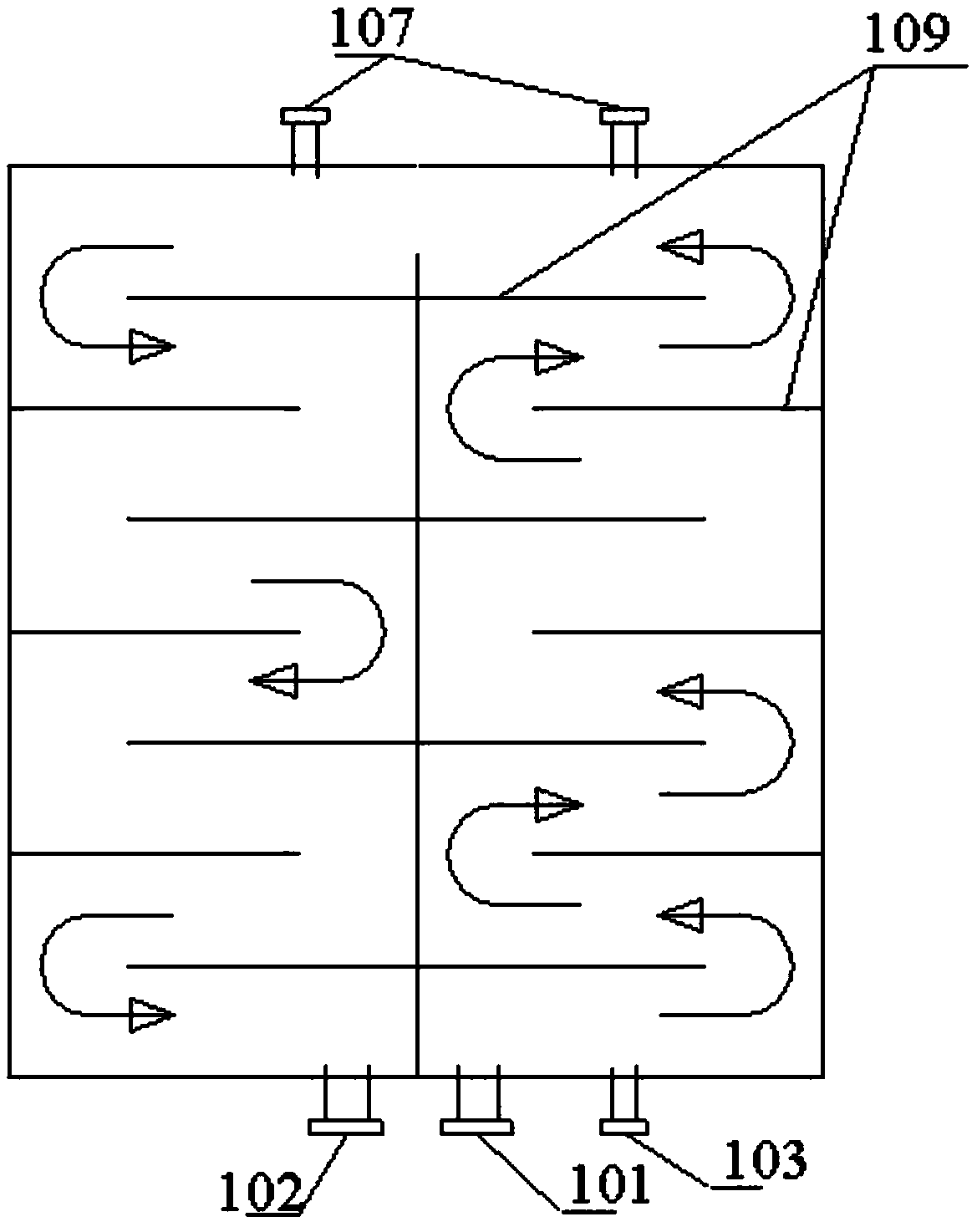

摘要附图
权利要求书
1.养殖废水处理成套设备，其包括通过管道依次连接的电极催化装置、沉淀池和脱氮装置，其特征在于：所述电极催化装置包括反应器，所述反应器的一侧设有进水管、排水管和加药口，所述反应器中央设有作为正极电极板和负极电极板，所述反应器中还设有折流板，该折流板设于所述反应器的中央和两侧，其中央部分的一端与所述反应器的侧壁相连，另一端与所述反应器的侧壁之间设有间隙，从而将所述反应器隔开成相互连通的第一室和第二室，所述进水管和所述加药口分别与所述第一室连通，所述排水管与所述第二室连通，所述折流板之间为填料区，所述填料区的下方设有曝气器，所述曝气器连接有排空管;所述脱氮装置包括池体，所述池体的一侧靠近上部设置有进水管孔、加药管孔和换热加温系统出水管孔，所述池体的相对侧靠近下部设置有排水管孔和换热加温系统进水管孔，池体的底部设置有曝气管网系统，池体的上部设置有排气管孔。
2.根据权利要求1的养殖废水处理成套设备，其特征在于：所述脱氮装置为多个并联。
3.根据权利要求1的养殖废水处理成套设备，其特征在于：所述加药管孔为多个。
4.根据权利要求1的养殖废水处理成套设备，其特征在于：所述加药管孔包括加碱药管孔和加脱氮剂药管孔。
5.根据权利要求1的养殖废水处理成套设备，其特征在于：所述加药口设置在所述进水管和所述排水管的上方。
6.根据权利要求1的养殖废水处理成套设备，其特征在于：还包括PLC自动控制系统，该PLC自动控制系统分别与所述电极催化装置、所述沉淀池和所述脱氮装置电连接。
说明书
养殖废水处理成套设备
技术领域
本实用新型属于废水处理领域，具体涉及一种养殖废水处理成套设备。
背景技术
改革开发以来，我国禽畜养殖业得到迅速发展，同时养殖业带来的污染已经或正在成为当地主要污染源。规模化禽畜养殖粪便污水处理模式主要可分为还田模式、自然处理模式和工业化处理模式。工业化处理模式主要有厌氧处理法、好氧处理法、厌氧+好氧组合法、物化+生化组合法等。
厌氧生物处理能直接处理高浓度养猪场废水，并能回收能源，但厌氧处理出水中污染物浓度依然很高，特别是NH3-H基本没去除，仍需要进一步后处理。好氧生物处理技术(如活性污泥池、接触氧化池、氧化沟等工艺)对养猪场等养殖废水的脱氮能力差，尽管A/O工艺能去的较好的脱氮效果，但需要污泥回流和高比例混合液回流，并需要加碱。SBR法在猪场废水中能取得较好的有机物、氮、磷去除效果，但由于养殖废水属于高浓度有机废水(氮、磷浓度也很高)，需要较长HRT，这意味这处理装置容积大、土建设备投资高、运行费用昂贵。传统的厌氧+好氧工艺处理养殖废水应用广泛，但效果差特别是很难去除养殖废水中的氨氮，且后续好样处理容易酸化，需要大量投加碱类维持系统的正常运行。以沸石滤床为预处理兼有UASB和UASB-AF的整套系统，这种组合工艺的优点在于设备构造简单、管理方便，具有综合治理污染废水的功能以及吸附材料无毒、无害、耐磨、耐蚀。但同时也存在这一些问题：由于树脂再生频繁而造成的操作困难，再生液仍为高浓度氨氮废水，需再处理以及费用昂贵等。
厌氧+好氧工艺处理猪场废水的效果很差的主要原因是：在猪场废水厌氧消化液好氧后处理过程中，硝化作用消耗碱度导致处理系统pH降低，厌氧消化缺乏易降解基质造成反硝化效果欠佳，产生的碱度不足弥补硝化过程的碱度。加碱提高pH虽然能改进NH3-H的去除效果，但药剂费用高，并且对总氮的去除并没有改善作用。从根源上分析，规模化养殖废水的高浓度的有机物和氨氮、以及C/N不合理等是生化处理效果不好是主因，需在生化处理前根据废水的污染物特点分开预处理，使废水利于生化菌种生长繁殖。在生化处理工艺前能有效降低有机物和氨氮浓度，且C/N调到适合微生物生长的比例，将有效降低池容和保证生化处理出水合格。
实用新型内容
本实用新型的目的在于针对以上要解决的技术问题，提供一种处理效率高、节省能耗、可迅速有效去除废水中的有机污染物的养殖废水处理成套设备。
为此，本实用新型提供了如下的技术方案：包括通过管道依次连接的电极催化装置、沉淀池和脱氮装置，其特征在于：所述电极催化装置包括反应器，所述反应器的一侧设有进水管、排水管和加药口，所述反应器中央设有作为正极电极板和负极电极板，所述反应器中还设有折流板，该折流板设于所述反应器的中央和两侧，其中央部分的一端与所述反应器的侧壁相连，另一端与所述反应器的侧壁之间设有间隙，从而将所述反应器隔开成相互连通的第一室和第二室，所述进水管和所述加药口分别与所述第一室连通，所述排水管与所述第二室连通，所述折流板之间为填料区，所述填料区的下方设有曝气器，所述曝气器连接有排空管;所述脱氮装置包括池体，所述池体的一侧靠近上部设置有进水管孔、加药管孔和换热加温系统出水管孔，所述池体的相对侧靠近下部设置有排水管孔和换热加温系统进水管孔，池体的底部设置有曝气管网系统，池体的上部设置有排气管孔。
所述脱氮装置为多个并联。
所述脱氮装置为二至四层并联。
所述脱氮装置为三层并联。
所述加药管孔为多个。
所述加药管孔包括加碱药管孔和加脱氮剂药管孔。
所述加药口设置在所述进水管和所述排水管的上方。
根据本实用新型的养殖废水处理成套设备，还包括PLC自动控制系统，该PLC自动控制系统分别与所述电极催化装置、所述沉淀池和所述脱氮装置电连接。
与现有技术相比，本实用新型的养殖废水处理成套设备由电极催化装置、沉淀池和脱氮装置串联而成，采用多重板折流结构和间歇反应机理，通过在填料区中装填高效填料，大大提高废水与填料、空气接触反应时间，让废水在装置中得到极大的充分反应，大大提高了废水中高浓度有机物的去除效率且降低了氨氮浓度，使废水中的污染物指标符合后续生化(如A/O工艺)进水要求，保证后续生化处理反应稳定正常，同时降低能耗，有效节约能源，降低运行成本。
