申请日2016.07.29
公开(公告)日2016.12.21
IPC分类号B65G65/42; B65G65/46; G01G11/00
摘要
本实用新型公开一种石油污泥消污干化处理设备，包括储泥仓、均匀搅拌仓、送料带;储泥仓的底部设有底架一，底架一上设有支架，储泥仓的一端设有电机总成、分料轴，分料轴一端与电机总成连接，另一端伸至储泥仓内，储泥仓的底部设有电子秤输送带;送料带的一端与电子秤输送带配合，另一端伸至均匀搅拌仓上侧，送料带的两侧分别设有A干凝粉仓和B干凝粉仓，A干凝粉仓和B干凝粉仓分别通过螺旋送料机向送料带上注料;均匀搅拌仓的底部设有底架二，均匀搅拌仓的一端设有搅拌轴，另一端设有减速机，所述减速机和搅拌轴相连。通过该设备外加PLC工业电脑控制，实现污泥料的合理配比，有效实现了污泥岩屑的干化，进而达到分解、干化和降低污染的作用。
权利要求书

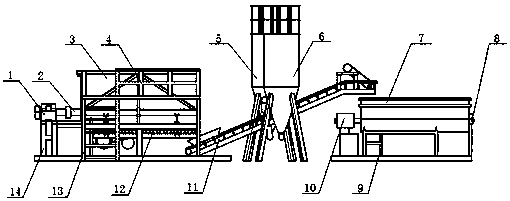

1.一种石油污泥消污干化处理设备，其特征在于，包括储泥仓(3)、均匀搅拌仓(7)、及设置在储泥仓(3)与均匀搅拌仓(7)间的送料带(11);
所述储泥仓(3)的底部设有底架一(14)，底架一(14)上设有支架(4)，所述储泥仓(3)的一端设有电机总成(1)、分料轴(2)，所述分料轴(2)一端与电机总成(1)连接，另一端伸至储泥仓(3)内用于搅拌污泥，所述储泥仓(3)的底部设有电子秤输送带(12);
所述送料带(11)的一端与电子秤输送带(12)配合，另一端伸至均匀搅拌仓(7)上侧，所述送料带(11)的两侧分别设有A干凝粉仓(5)、B干凝粉仓(6)，所述A干凝粉仓(5)和B干凝粉仓(6)分别通过螺旋送料机(15)向送料带(11)上注料;
所述均匀搅拌仓(7)的底部设有底架二(9)，均匀搅拌仓(7)内设有搅拌轴(8)，均匀搅拌仓(7)一侧设有减速机(10)，所述搅拌轴(8)贯穿均匀搅拌仓(7)的仓体，且搅拌轴(8)的一端与减速机(10)连接。
2.根据权利要求1所述的一种石油污泥消污干化处理设备，其特征在于，所述底架一(14)的一端设有用于攀爬至支架(4)上的扶梯(13)。
3.根据权利要求1所述的一种石油污泥消污干化处理设备，其特征在于，所述电机总成(1)包括电动机和减速机。
4.根据权利要求1所述的一种石油污泥消污干化处理设备，其特征在于，所述B干凝粉仓(6)与螺旋送料机(15)间设有电动机和减速机;
所述A干凝粉仓(5)与螺旋送料机(15)间设有电动机和减速机。
5.根据权利要求1所述的一种石油污泥消污干化处理设备，其特征在于，所述均匀搅拌仓(7)的一端开有出料口。
说明书
一种石油污泥消污干化处理设备
技术领域
本实用新型涉及一种石油污泥消污干化处理设备，属于污泥处理设备领域。
背景技术
目前，钻井作业时，通常会加入大量润滑剂、固井剂或大量化工原料，上述添加原料与钻井产生的土和岩屑结合后，形成粘度大的高污染物，不易破解，不易分散开，如果没有特殊的设备，无法将上述污染物进行传输、破解和分散。
发明内容
针对上述现有技术存在的问题，本实用新型提供一种石油污泥消污干化处理设备，通过对污泥岩屑处理，达到污泥分解、干化，降低污染的效果。
为了实现上述目的，本实用新型采用的一种石油污泥消污干化处理设备，包括储泥仓、均匀搅拌仓、及设置在储泥仓与均匀搅拌仓间的送料带;
所述储泥仓的底部设有底架一，底架一上设有支架，所述储泥仓的一端设有电机总成、分料轴，所述分料轴一端与电机总成连接，另一端伸至储泥仓内用于搅拌污泥，所述储泥仓的底部设有电子秤输送带;
所述送料带的一端与电子秤输送带配合，另一端伸至均匀搅拌仓上侧，所述送料带的两侧分别设有A干凝粉仓和B干凝粉仓，所述A干凝粉仓和B干凝粉仓分别通过螺旋送料机向送料带上注料;
所述均匀搅拌仓的底部设有底架二，均匀搅拌仓内设有搅拌轴，均匀搅拌仓的一侧设有减速机，所述搅拌轴贯穿均匀搅拌仓的仓体，且搅拌轴的一端与减速机连接。
作为改进，所述底架一的一端设有用于攀爬至支架上的扶梯。
作为改进，所述电机总成包括电动机和减速机。
作为改进，所述B干凝粉仓与螺旋送料机间设有电动机和减速机;
所述A干凝粉仓与螺旋送料机间设有电动机和减速机。
作为改进，所述均匀搅拌仓的一端开有出料口。
与现有技术相比，本实用新型的有益效果是：通过电子秤输送带准确称量由储泥仓落至输送带上的污泥重量，然后依靠A干凝粉仓、B干凝粉仓向输送带上注入适当重量的A、B干凝粉，并确保各料的配比合理，然后将比例配好的污泥及粉料输送至均匀搅拌仓内，通过搅拌轴的搅拌，得到均匀的污泥料，再经均匀搅拌仓的出料口送出仓外。通过该设备，实现污泥料的合理配比，有效实现了污泥岩屑的干化，进而达到分解、干化和降低污染的作用。
