申请日2016.07.08
公开(公告)日2017.02.15
IPC分类号C02F9/14; C02F103/28
摘要
本发明公开了一种造纸废水处理系统，包括集水池、筛网过滤池、生物沉降池、第一道絮凝沉降池、粉煤灰吸附池、第二道絮凝沉降池、改性粉煤灰沸石过滤池、芬顿(Fenton)反应池、氧化池、混合池和澄清池。所述集水池、筛网过滤池、生物沉降池、第一道絮凝沉降池、粉煤灰吸附池、第二道絮凝沉降池、改性粉煤灰沸石过滤池、芬顿(Fenton)反应池、氧化池、混合池和澄清池通过管道顺序连接。所述第一道絮凝沉降池、第二道絮凝沉降池、芬顿(Fenton)反应池和澄清池的底部分别通过管道与沉淀物池连接，连接处设置有开关。该系统逐级去除废水中的有害物质，不仅净化水效果理想，还可以回收回收纤维，避免资源浪费。

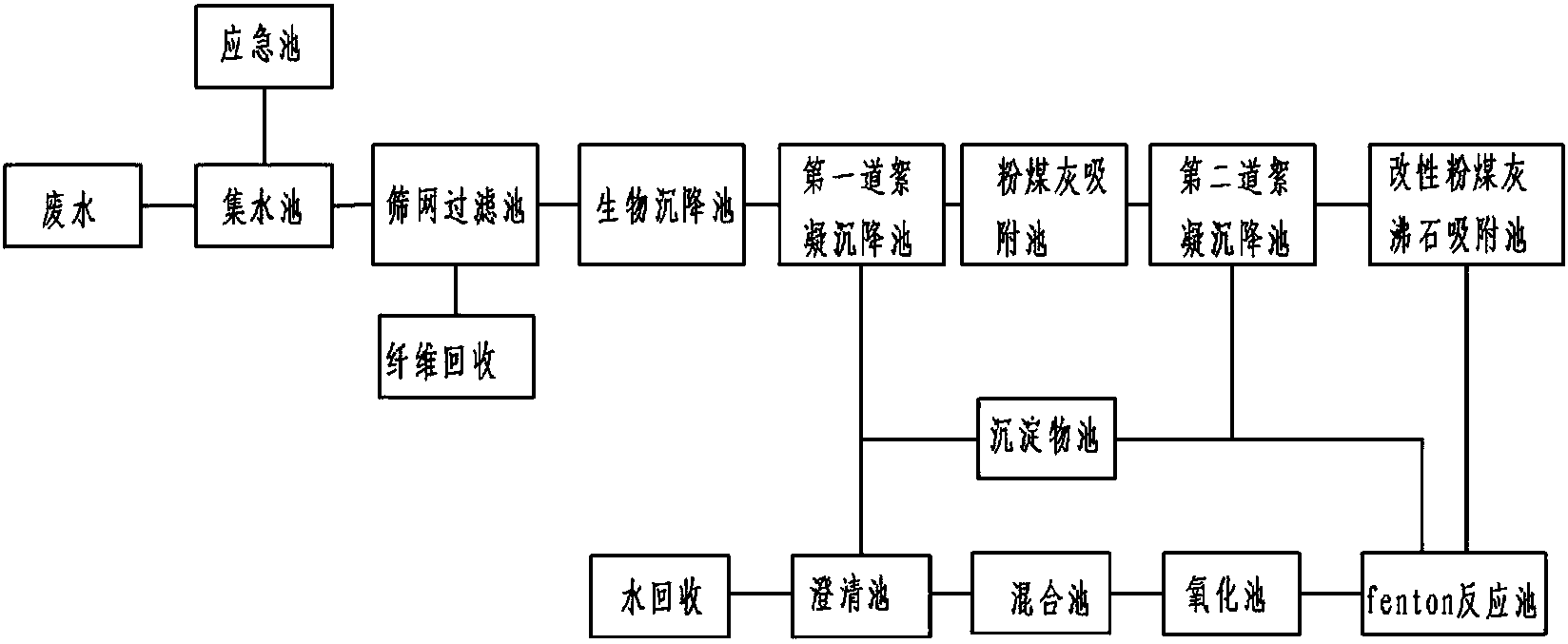

摘要附图
权利要求书
1.一种造纸废水处理系统，其特征在于，包括集水池、筛网过滤池、生物沉降池、第一道絮凝沉降池、粉煤灰吸附池、第二道絮凝沉降池、改性粉煤灰沸石过滤池、芬顿(Fenton)反应池、氧化池、混合池和澄清池;所述集水池、筛网过滤池、生物沉降池、第一道絮凝沉降池、粉煤灰吸附池、第二道絮凝沉降池、改性粉煤灰沸石过滤池、芬顿(Fenton)反应池、氧化池、混合池和澄清池通过管道顺序连接;所述第一道絮凝沉降池、第二道絮凝沉降池、芬顿(Fenton)反应池和澄清池的底部分别通过管道与沉淀物池连接，连接处设置有开关。
2.根据权利要求1所述的造纸废水处理系统，其特征在于，所述集水池通过管道与应急池连接;所述集水池用来承接来自造纸车间废水排放管道的废水 ，急池用于缓冲和调节废水量。
3. 根据权利要求1所述的造纸废水处理系统，其特征在于，所述筛网过滤池设置有用于回收纤维的筛网，所述筛网为 70-90 目。
4.根据权利要求1所述的造纸废水处理系统，其特征在于，所述第一道絮凝沉降池中安装有搅拌装置。
5.应用权利要求1所述造纸废水处理系统的方法，其特征在于，包括以下步骤：
(1)废水收集：用集水池接收造纸废水，通过应急池调节输送到筛网过滤池的废水量;
(2)筛网过滤; 通过70-90 目筛网过滤回收，过滤后的废水输送到生物沉降池;
(3)生物沉降：在生物沉降池中培养厌氧菌，经过改性粉煤灰沸石吸附过滤的废水在生物沉降池中被厌氧菌降解，去除 COD 和 BOD，达到车间回用水标准;
(4)第一道絮凝沉降 ：废水输送到第一道絮凝沉降池，废水在第一道絮凝沉降池停留，向废水中投入絮凝剂，并快速搅拌，然后静置，絮凝沉降后的沉淀物进入沉淀物池，絮凝沉降 后的废水部分输送到粉煤灰池;
(5)粉煤灰吸附去杂 ：将步骤(1)得到的废水从粉煤灰池上部喷淋到粉煤灰过滤装置，废水经过粉煤灰过滤装置滴落到粉煤灰池底部，并将粉煤灰底部的经过粉煤灰吸附后的废水输送到第二道絮凝沉降池;
(6)第二道絮凝沉降 ：废水在第二道絮凝沉降池中停留，向第二道絮凝沉降池中投放絮凝剂，废水发生絮凝沉降反应，絮凝沉淀的沉淀物在输送到沉淀物池，第二道絮凝沉降池上的清液输送到改性粉煤灰沸石过滤池;
(7)改性粉煤灰沸石吸附过滤 ：改性粉煤灰沸石过滤池中放置有若干量的改性粉煤灰沸石，改性粉煤灰沸石与废水充分接触，改性粉煤灰沸石吸附废水中的色素和细小的固体颗粒 ;
(8)芬顿(Fenton)反应 ：将经过步骤(7)过滤后的废水通过 芬顿(Fenton)反应池中，加入亚铁离子和双氧水，在紫外光照下发生芬顿(Fenton)反应 ;
(9)氧化分解：经芬顿(Fenton)反应后的废水进入氧化池进行氧化分解，将沉淀物输送到沉淀物;
(10)澄清：步骤(9)分解的有机物质经混合池进入澄清池，利用高效混凝机械进行澄清;将沉淀物输送到沉淀物，将澄清的水回收。
说明书
一种造纸废水处理的系统及其应用方法
技术领域
本发明涉及废污水处理技术领域，具体涉及一种造纸产生的废水的处理的系统。
背景技术
造纸行业是多个城市的重点产业之一，但历来具有用水量大，排污量大的问题，被广泛认为是重点污染行业。且随着纸企规模的不断扩大，日产废水量极大，同时国家标准
《制浆造纸工业水污染物排放标准》GB3544-2008的出台对废水排放标准进一步严苛，而目前大多浆纸污水处理存在工艺繁复，处理能力不足和排水质量不达标的问题。
其中，废纸造纸以废板纸、废报纸、废书刊纸等为主要原料，生产多种规格的白板纸、箱板纸、瓦楞纸等产品。废纸造纸废水中主要含有半纤维素、木质素、无机酸盐、细小纤维、无机填料以及油墨、染料等污染物。木质素、半纤维素主要形成废水的COD及BOD5;细小纤维、无机填料等主要形成SS;油墨、染料等主要形成色度及COD。这些污染物综合反映出废水的SS、COD指标均较高。
发明内容
本发明针对上述的现有技术的不足和问题，提供本发明公开了一种造纸废水处理系统及方法，本发明系统充分考虑到造纸废水的成分复杂性，通过各种不同机理的废水处理方法相互结合，顺序处理废水，确保废水能达到理想的净化处理效果，本发明方法，充分利用粉煤灰和改性粉煤灰沸石对于废水中的色素以及废水中的细小颗粒的吸附，达到提高废水的干净程度，提高净化处理效果。
为达到上述目的，本发明提供以下技术方案：一种造纸废水处理系统，包括集水池、筛网过滤池、生物沉降池、第一道絮凝沉降池、粉煤灰吸附池、第二道絮凝沉降池、改性粉煤灰沸石过滤池、芬顿(Fenton)反应池、氧化池、混合池和澄清池。所述集水池、筛网过滤池、生物沉降池、第一道絮凝沉降池、粉煤灰吸附池、第二道絮凝沉降池、改性粉煤灰沸石过滤池、芬顿(Fenton)反应池、氧化池、混合池和澄清池通过管道顺序连接。所述第一道絮凝沉降池、第二道絮凝沉降池、芬顿(Fenton)反应池和澄清池的底部分别通过管道与沉淀物池连接，连接处设置有开关。
以上所述集水池通过管道与应急池连接;所述集水池用来承接来自造纸车间废水排放管道的废水，急池用于缓冲和调节废水量。
以上所述筛网过滤池设置有用于回收纤维的筛网，所述筛网为70-90目。
以上所述第一道絮凝沉降池中安装有搅拌装置。
此外，本发明还提供一种应用上述造纸废水处理系统的方法，包括以下步骤：
(1)废水收集：用集水池接收造纸废水，通过应急池调节输送到筛网过滤池的废水量。
(2)筛网过滤;通过70-90目筛网过滤回收，过滤后的废水输送到生物沉降池。
(3)生物沉降：在生物沉降池中培养厌氧菌，经过改性粉煤灰沸石吸附过滤的废水在生物沉降池中被厌氧菌降解，去除COD和BOD，达到车间回用水标准。
(4)第一道絮凝沉降：废水输送到第一道絮凝沉降池，废水在第一道絮凝沉降池停留，向废水中投入絮凝剂，并快速搅拌，然后静置，絮凝沉降后的沉淀物进入沉淀物池，絮凝沉降后的废水部分输送到粉煤灰池。
(5)粉煤灰吸附去杂：将步骤(1)得到的废水从粉煤灰池上部喷淋到粉煤灰过滤装置，废水经过粉煤灰过滤装置滴落到粉煤灰池底部，并将粉煤灰底部的经过粉煤灰吸附后的废水输送到第二道絮凝沉降池。
(6)第二道絮凝沉降：废水在第二道絮凝沉降池中停留，向第二道絮凝沉降池中投放絮凝剂，废水发生絮凝沉降反应，絮凝沉淀的沉淀物在输送到沉淀物池，第二道絮凝沉降池上的清液输送到改性粉煤灰沸石过滤池。
(7)改性粉煤灰沸石吸附过滤：改性粉煤灰沸石过滤池中放置有若干量的改性粉煤灰沸石，改性粉煤灰沸石与废水充分接触，改性粉煤灰沸石吸附废水中的色素和细小的固体颗粒。
(8)芬顿(Fenton)反应：将经过步骤(7)过滤后的废水通过芬顿(Fenton)反应池中，加入亚铁离子和双氧水，在紫外光照下发生芬顿(Fenton)反应。
(9)氧化分解：经芬顿(Fenton)反应后的废水进入氧化池，进行氧化分解，将沉淀物输送到沉淀物;
(10)澄清：步骤(9)分解的有机物质经混合池进入澄清池，利用高效混凝机械进行澄清;将沉淀物输送到沉淀物，将澄清的水回收。
有益效果：废水依次经过筛网过滤、生物沉降、第一道絮凝沉淀，粉煤灰过滤、第二道絮凝沉淀、改性粉煤灰沸石吸附、芬顿(Fenton)反应以及澄清器澄清，逐级去除废水中的有害物质，不仅净化水效果理想，还可以回收回收纤维，避免资源浪费。
