申请日2016.08.05
公开(公告)日2017.02.15
IPC分类号C02F9/10
摘要
本实用新型公开了一种微波化学污水处理装置,包括电控箱、箱体、连接所述电控箱与所述箱体的波导管机构、设于所述箱体内的搅拌桨、设于所述箱体的上端用于驱动所述搅拌桨转动的动力装置、以及设于所述箱体上的进水接头、排水接头和排气管，所述电控箱内设有微波源和控制系统;所述箱体包括从外到内依次设置的外侧微波激励腔、微波化学反应室和中心微波激励腔，所述波导管机构的输出端分别与所述外侧微波激励腔和所述中心微波激励腔连通。本实用新型通过在污水中添加敏化剂及其他污水处理化学试剂，采用微波加热催化，加快污水中的各类化学反应，达到污水快速处理目的，具有结构简单，运行稳定可靠，处理速度快，处理效率高的优点。
权利要求书
1.一种微波化学污水处理装置，其特征在于：包括电控箱、箱体、连接所述电控箱与所述箱体的波导管机构、设于所述箱体内的搅拌桨、设于所述箱体的上端用于驱动所述搅拌桨转动的动力装置、以及设于所述箱体上的进水接头、排水接头和排气管，所述电控箱内设有微波源和控制系统;
所述箱体包括从外到内依次设置的外侧微波激励腔、微波化学反应室和中心微波激励腔，所述波导管机构的输出端分别与所述外侧微波激励腔和所述中心微波激励腔连通。
2.根据权利要求1所述的微波化学污水处理装置，其特征在于：所述波导管机构通过正交的方式分别与所述外侧微波激励腔和所述中心微波激励腔连通。
3.根据权利要求1或2所述的微波化学污水处理装置，其特征在于：所述外侧微波激励腔为不锈钢材质制成的长方体结构，所述微波化学反应室为PP材质制成的圆柱体结构，所述中心微波激励腔为PP材质焊接成的长方体结构。
4.根据权利要求1所述的微波化学污水处理装置，其特征在于：所述搅拌桨包括与所述动力装置的输出端连接的传动轴和设置于所述传动轴下端的搅拌棒，且所述搅拌桨位于所述微波化学反应室内。
5.根据权利要求4所述的微波化学污水处理装置，其特征在于：所述传动轴和所述搅拌棒为直立均布的三根不锈钢圆棒。
6.根据权利要求5所述的微波化学污水处理装置，其特征在于：所述传动轴的轴向方向上与所述箱体之间还设有上、下两道轴密封装置。
7.根据权利要求1所述的微波化学污水处理装置，其特征在于：所述进水接头设置在所述箱体的底部，所述排水接头设置在所述箱体的侧壁的上部，且所述进水接头和所述排水接头均与所述微波化学反应室连通。
8.根据权利要求1或7所述的微波化学污水处理装置，其特征在于：所述进水接头上设有进水微波抑制器，所述排水接头上设有出水微波抑制器。
说明书
一种微波化学污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种微波化学污水处理装置。
背景技术
微波污水处理技术是水处理技术领域中一场崭新的革命，是一代具有突破性、创新性、广谱性的污水处理技术。微波能够诱发和加速化学反应，通过物理及化学作用对水中的污染物进行降解、转化;能够加速流体中固、液分离作用;对污水有低温杀菌作用。但微波能量如何被充分、有效、均匀的吸收是污水处理的关键。
现有的污水处理设备存在的问题有：污水一般从基于微波技术的污水处理装置的上部输入、从下部流出，不利于吸收微波能量和控制污水流速，处理效果较差。另外，由于微波对水穿透深度有限，所以在污水平稳流动时，微波对污水中间部分的作用很弱。第三，微波场强不均匀，存在微波作用不到的死角。目前基于微波技术的污水处理装置多数停留在实验室水平，工业化应用有限，且涉及的频率和功率比较单一，应用范围较小。
尤其是在对报废汽车拆解和再制造过程中产生的废水进行处理时,由于其中含有大量的油脂，采用常规的污水处理，工艺流程长，处理速度慢。
因此，很有必要在现有技术的基础之上，设计研发一种结构设计更加合理，可以使得污水更加均匀、充分的吸收微波能量，对污水处理效果好、处理效率高的微波污水处理系列装置。
实用新型内容
有鉴于此，本实用新型提供一种微波化学污水处理装置，具有结构简单、运行稳定可靠、处理速度快、生产效率高的特点。
本实用新型通过以下技术手段解决上述问题：

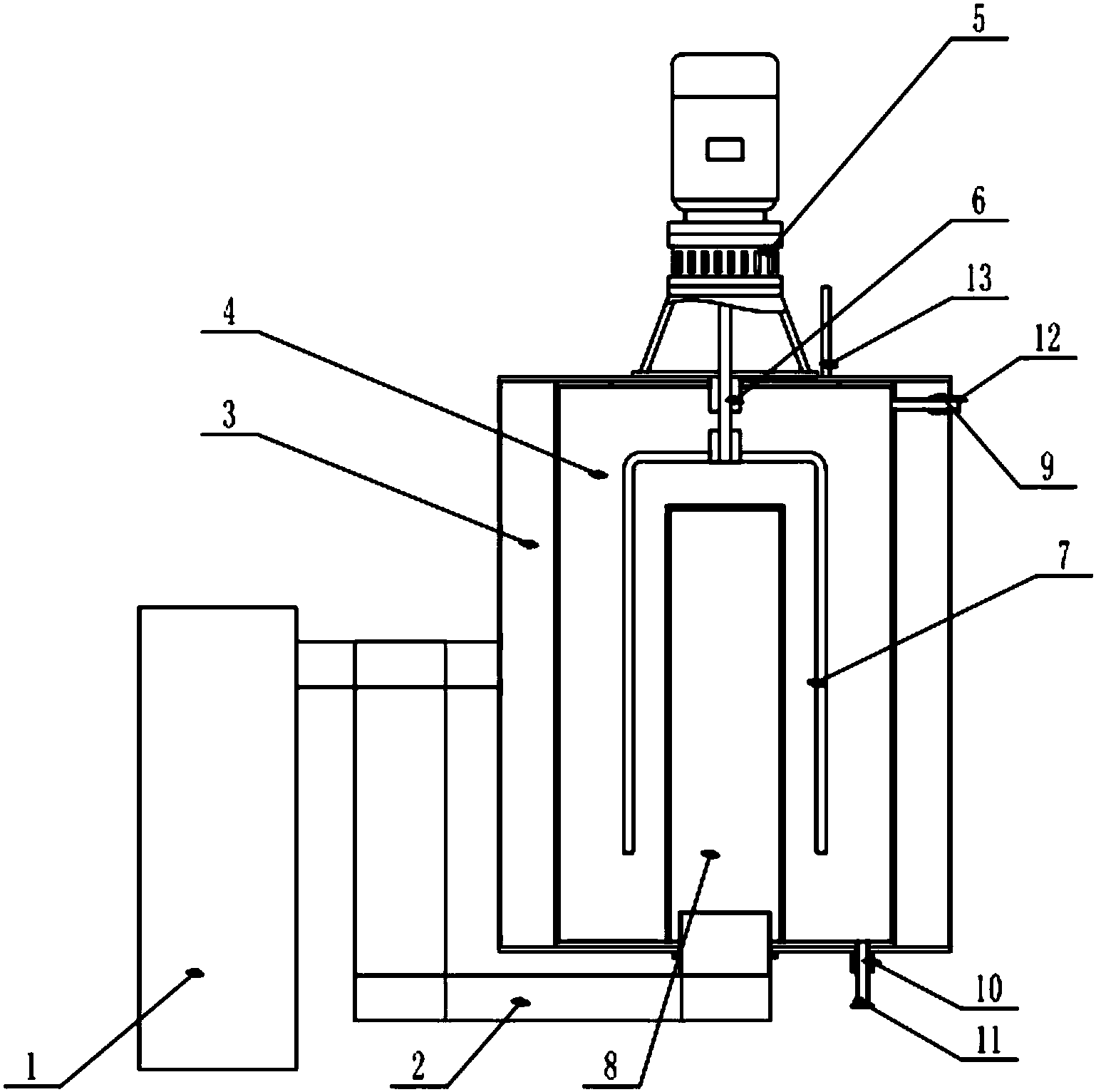

本实用新型的微波化学污水处理装置，包括电控箱、箱体、连接所述电控箱与所述箱体的波导管机构、设于所述箱体内的搅拌桨、设于所述箱体的上端用于驱动所述搅拌桨转动的动力装置、以及设于所述箱体上的进水接头、排水接头和排气管，所述电控箱内设有微波源和控制系统;
所述箱体包括从外到内依次设置的外侧微波激励腔、微波化学反应室和中心微波激励腔，所述波导管机构的输出端分别与所述外侧微波激励腔和所述中心微波激励腔连通。
进一步，所述波导管机构通过正交的方式分别与所述外侧微波激励腔和所述中心微波激励腔连通。
进一步，所述外侧微波激励腔为不锈钢材质制成的长方体结构，所述微波化学反应室为PP材质制成的圆柱体结构，所述中心微波激励腔为PP材质焊接成的长方体结构。
进一步，所述搅拌桨包括与所述动力装置的输出端连接的传动轴和设置于所述传动轴下端的搅拌棒，且所述搅拌桨位于所述微波化学反应室内。
进一步，所述传动轴和所述搅拌棒为直立均布的三根不锈钢圆棒。
进一步，所述传动轴的轴向方向上与所述箱体之间还设有上、下两道轴密封装置。
进一步，所述进水接头设置在所述箱体的底部，所述排水接头设置在所述箱体的侧壁的上部，且所述进水接头和所述排水接头均与所述微波化学反应室连通。
进一步，所述进水接头上设有进水微波抑制器，所述排水接头上设有出水微波抑制器。
本实用新型的微波化学污水处理装置，具有以下有益效果：
1.本实用新型通过在污水中添加敏化剂及其他污水处理化学试剂，采用微波加热催化，加快污水中的各类化学反应，达到污水快速处理目的;
2.本实用新型的波导管机构将所述电控箱内的所述微波源输出的微波在波导管机构内传输过程中分解为两路，一路馈入外侧微波激励腔，一路馈入中心微波激励腔，从而从内外两侧分别对污水进行微波加热催化，进一步提高了污水处理效率;
3.本实用新型通过所述动力装置驱动所述搅拌桨对所述微波化学反应室内的污水进行搅拌，使污水在所述微波化学反应室中作紊流运动,提高微波加热效率，从而进一步提高了污水处理效率。
因此，本实用新型具有结构简单，运行稳定可靠，处理速度快，处理效率高的优点。
