申请日2016.08.23
公开(公告)日2017.03.01
IPC分类号B01D29/35; B01D29/64; B01D29/94
摘要
本实用新型涉及一种污水净化装置，更具体的说是一种塑胶污水净化结构，不仅可以将污水中不溶于水的污染物从污水中分离出来，而且可以在净化污水的过程中将污染物清理从装置中清理出来，不影响净化污水的效率，固定柱在支撑板上，传动杆的一端与清洁板相连，传动杆的另一端与拉环相连，凸柱在清洁板上，外壳上设有孔，入水口在外壳上，转动挡板的一端在外壳的内部，转动挡板的另一端在轴上，固定圆板穿过转动挡板下端的凹槽，外壳在支撑板上，固定挡板在外壳内，并且固定挡板中间设有空腔，固定圆板在外壳内，并且固定圆板中的圆板凸台与固定挡板中的空腔相配合，清洁挡板在固定圆板上，杂物收集槽在外壳下端的缺口处，摇杆与转动挡板相连。

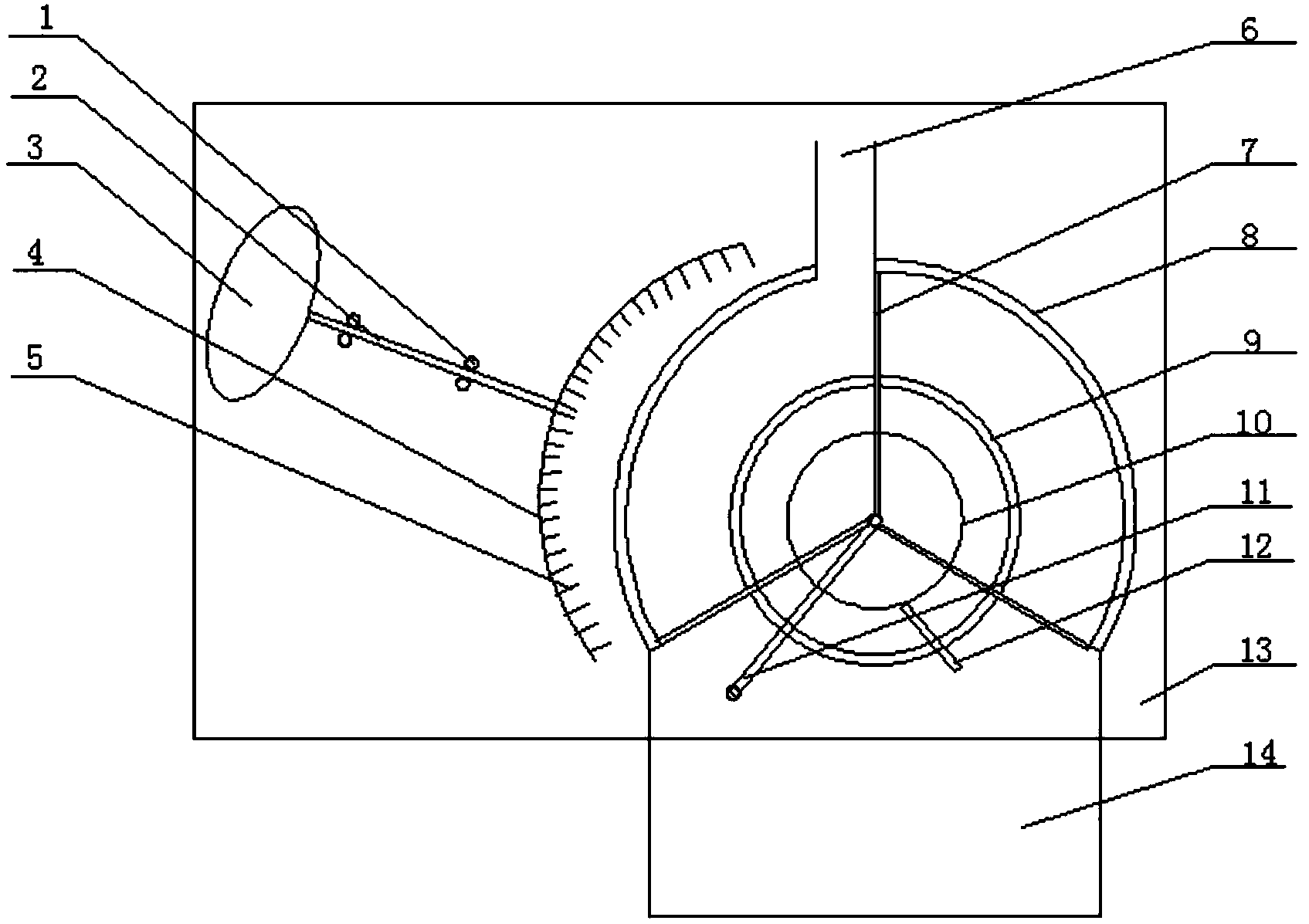

摘要附图
权利要求书
1.一种塑胶污水净化结构，包括固定柱(1)、传动杆(2)、拉环(3)、清洁板(4)、凸柱(5)、入水口(6)、转动挡板(7)、外壳(8)、固定挡板(9)、固定圆板(10)、摇杆(11)、清洁挡板(12)、支撑板(13)和杂物收集槽(14)，其特征在于：固定挡板(9)包括空腔(9-1);
固定圆板(10)包括圆板凸台(10-1);
清洁挡板(12)包括支撑杆Ⅰ(12-1)、可回收板(12-2)和支撑杆Ⅱ(12-3)，支撑杆Ⅱ(12-3)设置在支撑杆Ⅰ(12-1)的上端，并且支撑杆Ⅰ(12-1)上设有凹槽，支撑杆Ⅱ(12-3)可以回收到凹槽中，可回收板(12-2)与支撑杆Ⅱ(12-3)相连，并且支撑杆Ⅱ(12-3)中设有凹槽，可回收板(12-2)可以回收到凹槽中;
固定柱(1)设置在支撑板(13)上，传动杆(2)的一端与清洁板(4)相连，传动杆(2)的另一端与拉环(3)相连，凸柱(5)设置在清洁板(4)上，外壳(8)上设有孔，入水口(6)设置在外壳(8)上，转动挡板(7)的一端设置在外壳(8)的内部，转动挡板(7)的另一端设置在轴上，转动挡板(7)与轴相连的一端设有凹槽，并且固定圆板(10)穿过转动挡板(7)下端的凹槽，外壳(8)设置在支撑板(13)上，固定挡板(9)设置在外壳(8)内，固定挡板(9)与转动挡板(7)是一个整体，并且固定挡板(9)中间设有空腔(9-1)，固定圆板(10)设置在外壳(8)内，并且固定圆板(10)中的圆板凸台(10-1)与固定挡板(9)中的空腔(9-1)相配合，清洁挡板(12)设置在固定圆板(10)上，并且清洁挡板(12)中的支撑杆(12-1)与固定挡板(9)中的凹槽(9-1)相配合，杂物收集槽(14)设置在外壳(8)下端的缺口处，摇杆(11)与转动挡板(7)通过轴相连。
2.根据权利要求1所述的一种塑胶污水净化结构，其特征在于：所述的可回收板(12-2)有2个。
3.根据权利要求1所述的一种塑胶污水净化结构，其特征在于：所述的摇杆(11)与转动挡板(7)同轴。
4.根据权利要求1所述的一种塑胶污水净化结构，其特征在于：所述的转动挡板(7)有3个。
说明书
一种塑胶污水净化结构
技术领域
本实用新型涉及一种污水净化装置，更具体的说是一种塑胶污水净化结构。
背景技术
污水处理装置是将工业或者生活污水净化到排水某一水域或再次使用的水质要求的装置，是企业从源头解决水体污染的重要的组成部分，但是目前清理沉淀罐中不溶解的污染物很不方便，所以设计了这种污水净化结构。
发明内容
本实用新型主要解决的技术问题是提供一种塑胶污水净化结构，不仅可以将污水中不溶于水的污染物从污水中分离出来，而且可以在净化污水的过程中将污染物清理从装置中清理出来，不影响净化污水的效率。
为解决上述技术问题，本实用新型涉及一种污水净化装置，更具体的说是一种塑胶污水净化结构，包括固定柱、传动杆、拉环、清洁板、凸柱、入水口、转动挡板、外壳、固定挡板、固定圆板、摇杆、清洁挡板、支撑板和杂物收集槽，不仅可以将污水中不溶于水的污染物从污水中分离出来，而且可以在净化污水的过程中将污染物清理从装置中清理出来，不影响净化污水的效率。
固定挡板包括空腔。
固定圆板包括圆板凸台。
清洁挡板包括支撑杆Ⅰ、可回收板和支撑杆Ⅱ，支撑杆Ⅱ设置在支撑杆Ⅰ的上端，并且支撑杆Ⅰ上设有凹槽，支撑杆Ⅱ可以回收到凹槽中，可回收板与支撑杆Ⅱ相连，并且支撑杆Ⅱ中设有凹槽，可回收板可以回收到凹槽中。
固定柱设置在支撑板上，传动杆的一端与清洁板相连，传动杆的另一端与拉环相连，凸柱设置在清洁板上，外壳上设有孔，入水口设置在外壳上，转动挡板的一端设置在外壳的内部，转动挡板的另一端设置在轴上，转动挡板与轴相连的一端设有凹槽，并且固定圆板穿过转动挡板下端的凹槽，外壳设置在支撑板上，固定挡板设置在外壳内，并且固定挡板中间设有空腔，固定圆板设置在外壳内，并且固定圆板中的圆板凸台与固定挡板中的空腔相配合，清洁挡板设置在固定圆板上，并且清洁挡板中的支撑杆与固定挡板中的凹槽相配合，杂物收集槽设置在外壳下端的缺口处，摇杆与转动挡板通过轴相连。
作为本技术方案的进一步优化，本实用新型一种塑胶污水净化结构所述的可回收板有2个。
作为本技术方案的进一步优化，本实用新型一种塑胶污水净化结构所述的摇杆与转动挡板同轴。
作为本技术方案的进一步优化，本实用新型一种塑胶污水净化结构所述的转动挡板有3个
本实用新型一种塑胶污水净化结构的有益效果为：
本实用新型一种塑胶污水净化结构，不仅可以将污水中不溶于水的污染物从污水中分离出来，而且可以在净化污水的过程中将污染物清理从装置中清理出来，不影响净化污水的效率。
