申请日2016.08.24
公开(公告)日2017.04.12
IPC分类号C02F9/04; C10L1/32; C02F101/30
摘要
本实用新型公开了费托合成油废水回收利用系统，其包括添加剂地下槽、添加剂母液泵、添加剂槽、添加剂泵、气化磨煤机、中间罐区合成水罐、合成水泵、制浆水槽、制浆水泵、冲洗水槽、冲洗水泵和蒸氨汽提塔冷凝器。本实用新型的优点在于，利用合成油废水配水煤浆添加剂，节约了大量生产水，为降低煤制油工艺水耗作出很大贡献;现有的废水生化流程难以对合成油废水进行有效处理，本实用新型解决了合成油废水及难处理的重大难题。

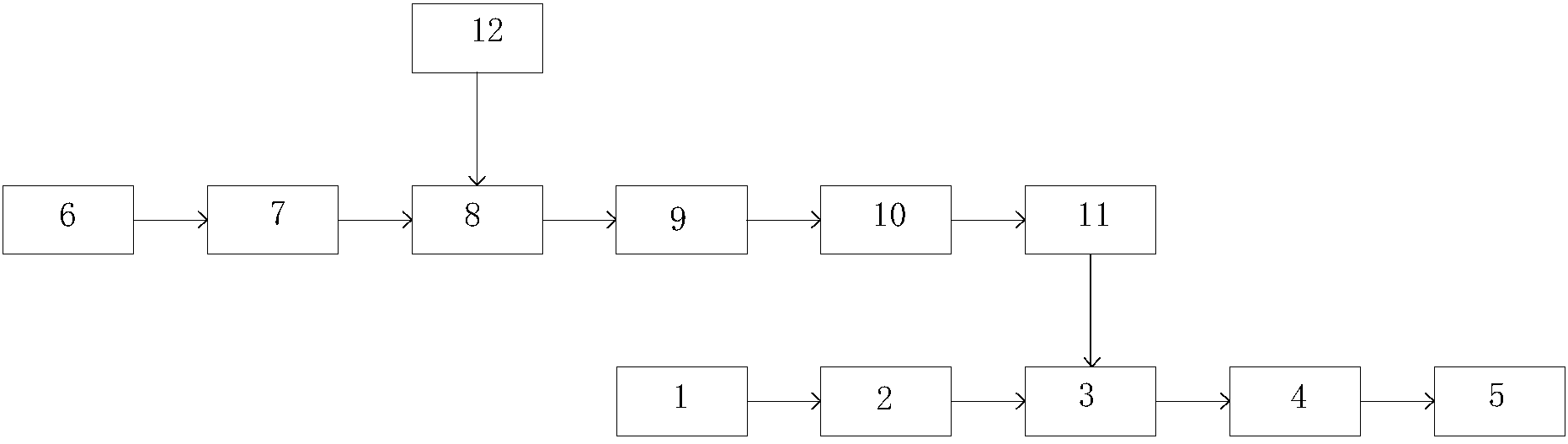

摘要附图
权利要求书
1.费托合成油废水回收利用系统，其包括添加剂地下槽、添加剂母液泵、添加剂槽、添加剂泵、气化磨煤机、中间罐区合成水罐、合成水泵、制浆水槽、制浆水泵、冲洗水槽、冲洗水泵和蒸氨汽提塔冷凝器，所述添加剂地下槽出口与所述添加剂母液泵的进口连接，所述添加剂母液泵的出口与所述添加剂槽的母液进口连接，所述添加剂槽的添加剂出口与所述添加剂泵的进口连接，所述添加剂泵的出口与所述气化磨煤机的添加剂进口连接，其特征在于，所述中间罐区合成水罐出口与所述合成水泵的进口连接，所述合成水泵的出口与所述制浆水槽的进口连接，所述制浆水槽的出口与所述制浆水泵的进口连接，所述制浆水泵的出口与所述冲洗水槽的进口连接，所述冲洗水槽的出口与所述冲洗水泵的进口连接，所述冲洗水泵的出口与所述添加剂槽的进水口连接，所述蒸氨汽提塔冷凝器的浓氨水出口与所述制浆水槽的浓氨水进口连接。
说明书
费托合成油废水回收利用系统
技术领域：
本实用新型涉及一种废水回收利用系统，特别是涉及一种费托合成油废水回收利用系统。
背景技术：
费托合成反应生成的大量的合成油废水，其中富含醇、醛、酸、酮、酯等有机化合物，其COD高达10000ppm以上，普通的废水生化流程难以进行有效处理，严重影响装置安全稳定生产。合成油废水处理一直是煤制油技术解决的难点之一。
要使所制煤浆达到高浓度、低粘度并有良好的稳定性，还必须添加水煤浆添加剂。外购的质量浓度为40%的水煤浆添加剂，根据需要用生产用水将其浓度稀释到质量浓度为4%后使用，这样就需要消耗大量生产用水，增加生产成本。
实用新型内容：
为了解决现有技术存在的上述问题，本发明通过大量研究采用合成油废水配置水煤浆添加剂，解决了合成油废水无法处理的问题，达到了节水的目的，又间接创造了很大的经济效益。
本实用新型的目的由如下技术方案实施：费托合成油废水回收利用系统，其包括添加剂地下槽、添加剂母液泵、添加剂槽、添加剂泵、气化磨煤机、中间罐区合成水罐、合成水泵、制浆水槽、制浆水泵、冲洗水槽、冲洗水泵和蒸氨汽提塔冷凝器，所述添加剂地下槽出口与所述添加剂母液泵的进口连接，所述添加剂母液泵的出口与所述添加剂槽的母液进口连接，所述添加剂槽的添加剂出口与所述添加剂泵的进口连接，所述添加剂泵的出口与所述气化磨煤机的添加剂进口连接;所述中间罐区合成水罐出口与所述合成水泵的进口连接，所述合成水泵的出口与所述制浆水槽的进口连接，所述制浆水槽的出口与所述制浆水泵的进口连接，所述制浆水泵的出口与所述冲洗水槽的进口连接，所述冲洗水槽的出口与所述冲洗水泵的进口连接，所述冲洗水泵的出口与所述添加剂槽的进水口连接，所述蒸氨汽提塔冷凝器的浓氨水出口与所述制浆水槽的浓氨水进口连接。
本实用新型的优点在于：1、利用合成油废水配水煤浆添加剂，节约了大量生产水，为降低煤制油工艺水耗作出很大贡献;2、现有的废水生化流程难以对合成油废水进行有效处理，本实用新型解决了合成油废水及难处理的重大难题;3、经过长期运行情况观察和检修期间对制浆系统、气化炉及附属设备检查均未发现异常，证明用合成油废水配水煤浆添加剂是完全可行的。
